герконовое DIP, 5VDC, 1А, 1замыкание
У поставщика
ПроизводительTai Shing
У поставщиков
833 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:833 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 148,43 |
| от 9 | 146,25 |
| от 18 | 143,43 |
| от 50 | 139,54 |
| от 75 | 134,34 |
Описание

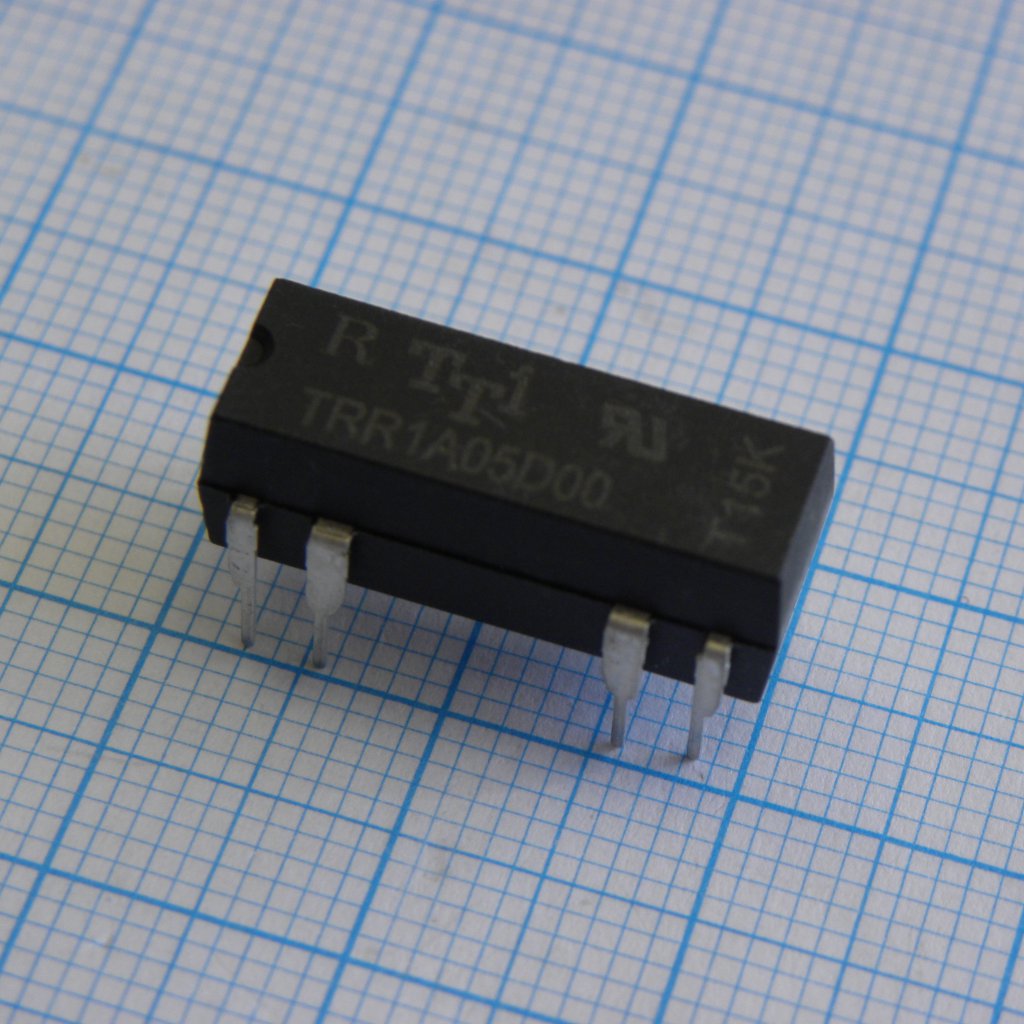

Герконовое реле Tai Shing TRR-1A-05-D-00-R в корпусе DIP предназначено для коммутации цепей постоянного тока. Модель рассчитана на управляющее напряжение 5 В постоянного тока и способна коммутировать нагрузку до 1 А. Оснащено одной нормально разомкнутой контактной группой (1 замыкание), что обеспечивает надёжное замыкание цепи при подаче сигнала. Применяется в измерительной технике, системах автоматики и слаботочных устройствах для гальванической развязки цепей.
Технические характеристики
| Цоколевка | 00: PINOUT 1,3,5,7 |
| Серия | TRR |
| Вес | abt. 1.8grs |
| Корпус | DIP |
| Тип монтажа | THT |
| Washable | Да |
| Форма контакта | 1A |
| Diode option | Да |
| Epoxy molded | Да |
| Время отпускания | 1.0msec Max. (including bounce time) |
| Carry current | 1.0ADC Max. |
| Operation time | 1.0msec Max. (including bounce time) |
| Соотв. RoHS | Да |
| Сопр. катушки | 500Ω ±10% |
| Электрический ресурс | 1×10^8 (10VDC 10mA) |
| Maximum voltage | 100VDC Max. |
| Напряжение втягивания | 3.75VDC |
| Switching power | 10VA Max. |
| Напряжение отключения | 0.8VDC |
| Ударопрочность | 30G Min. |
| Switching current | 0.5ADC Max. |
| Сопр. контакта | 150mΩ Max. |
| Operate voltage max | 6VDC |
| Темп. хранения | -55 to +125°C |
| Dual in line package | Да |
| Nominal coil current | 10mA |
| Nominal coil voltage | 5VDC |
| Сертификация безопасности | UL & cUL E156521 |
| Примечание | 5VDC 1A SPST-NO |
| Сопр. изоляции | 10^9Ω Min. |
| Раб. температура | -40 to +85°C |
| Coil pin configuration | 00: coil 3-5 |
| Coil power consumption | 50mW |
| Тип упаковки | Tube (туба) |
| Диэл. прочность катушка-контакт | 1400VDC |
| Эл. прочность между контактами | 250VDC |
