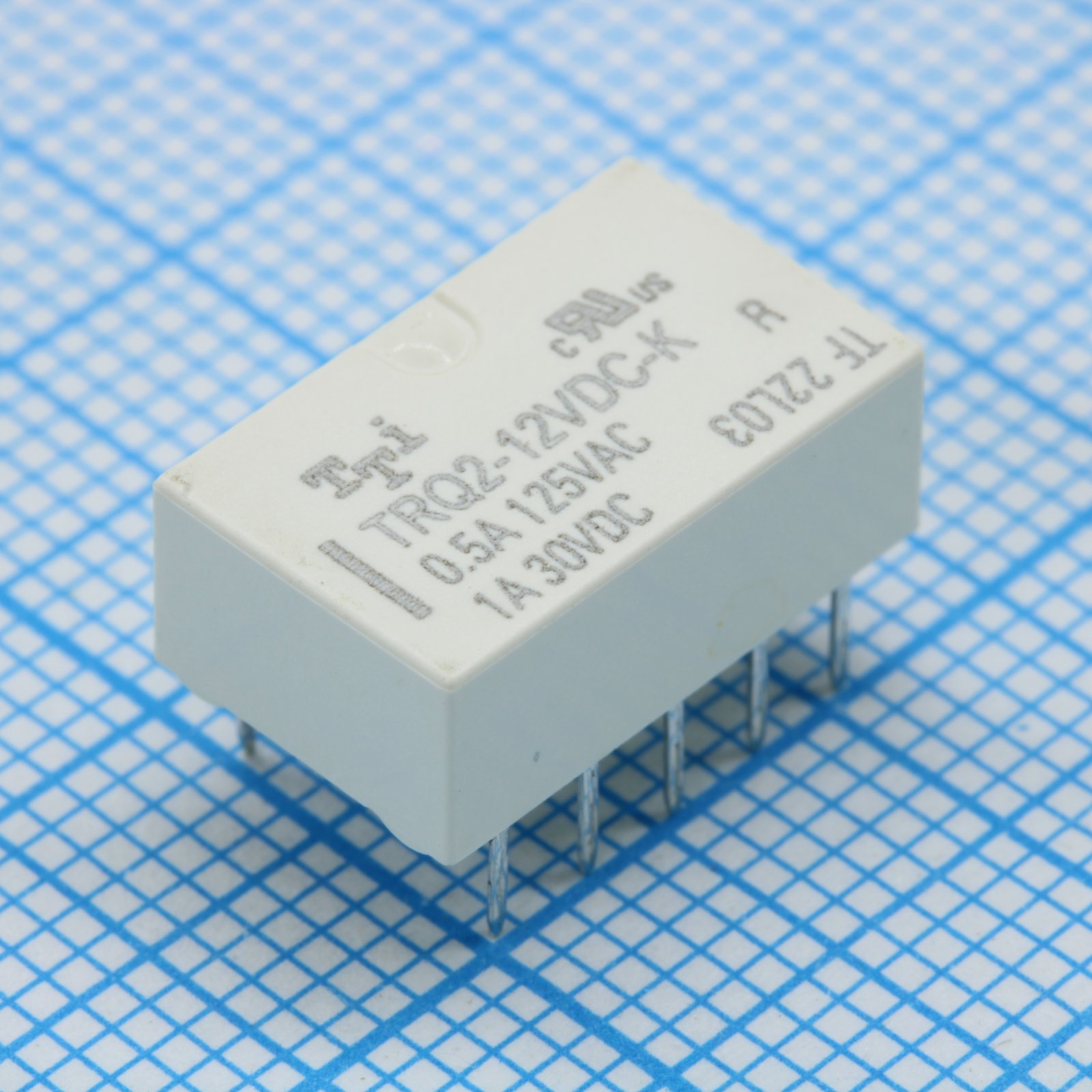

Реле сигнальное катушка 12В 1А две группы на переключение
У поставщика
ПроизводительTai Shing
У поставщиков
100 шт.
Норм. уп.: 40
Цены поставщиков
Склад 13
В наличии:100 шт
Срок поставки: до недели
Норм. уп.: 40
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 97,42 |
| от 13 | 95,78 |
| от 26 | 93,64 |
| от 80 | 90,65 |
| от 120 | 86,83 |
Описание
Реле сигнальное от Tai Shing с катушкой на 12 В постоянного тока. Коммутирует нагрузку до 1 А, имеет две группы переключения (DPDT). Компонент в стандартном корпусе для монтажа на плату, поставляется в тубе. Подходит для цепей управления в промышленной автоматике и бытовой электронике.
Технические характеристики
| Серия | TRQ |
| Вес | 1.5g |
| Корпус | DIP or SMD |
| Тип монтажа | THT (DIP) or SMD |
| Тип катушки | Single Side Stable |
| Мощность катушки | 0.14W |
| Соответствие | RoHS Compliant, UL & cUL recognized (E156521), FCC Part 68, TUV pending |
| Ток катушки | 11.7mA |
| Время отпускания | approx. 5ms |
| Паяемость | 235°C ±2°C, 3 ±0.5s |
| Operation time | approx. 5ms |
| Pickup voltage | 9.00VDC (75% of rated) |
| Terminal shape | Standard PC board terminal |
| Сопр. катушки | 1028ohm ±10% |
| Life electrical | 2x10^5 ops min (1A/30VDC), 1x10^5 ops min (0.5A/125VDC) |
| Life mechanical | 1x10^8 ops min (no load) |
| Release voltage | 1.2VDC (10% of rated) |
| Материал контакта | Ag Alloy |
| Max coil voltage | 30.0VDC |
| Темп. диапазон | -40 to 70°C (-40 to 158°F) |
| Прочность выводов | 5N |
| Сопр. контакта | 50mohm max at initial |
| Расположение контактов | 2 Form C (DPDT) |
| Макс. коммутируемая мощность | 30W, 62.5VA |
| Min applicable load | 10mA resistive at 10mVDC |
| Nominal coil voltage | 12VDC |
| Примечание | 12VDC 1A DPDT |
| Сопр. изоляции | 1000Mohm min at 500VDC |
| Макс. коммутируемый ток | 1A |
| Макс. коммутируемое напряжение | 220VDC, 250VAC |
| Rated carrying current | 1A |
| Тип упаковки | Tube (туба) |
| Contact capacity resistive | 1A / 30VDC, 0.5A / 125VAC |
| Shock resistance endurance | 1000m/s2 6ms |
| Удар функц. | 500m/s2 11ms |
| Surge withstand coil contacts | 1500V |
| Surge withstand open contacts | 1500V |
| Surge withstand contacts poles | 2500V |
| Vibration resistance functional | 3mm D.A. 10 to 55Hz |
| Диэл. прочность катушка-контакт | 1000VAC (1 minute) |
| Vibration resistance destructive | 5mm D.A. 10 to 55Hz |
| Эл. прочность разомкнутых контактов | 1000VAC (1 minute) |
| Dielectric strength contacts poles | 1000VAC (1 minute) |
