Документация

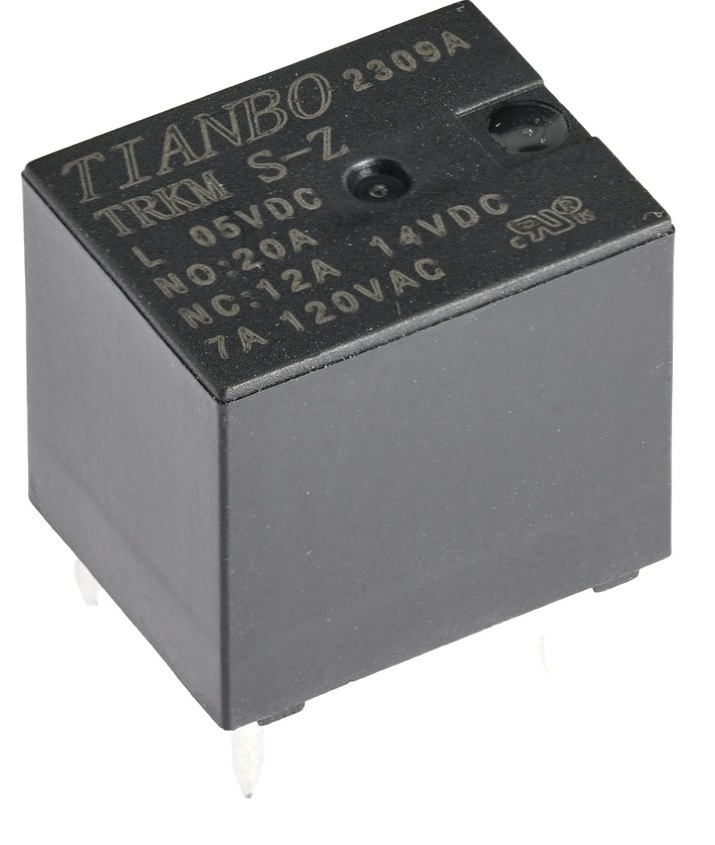

Реле электромагнитное TRKM-L-5VDC-S-Z / TRKM-L-05VDC-S-Z
У поставщика
ПроизводительTIANBO
У поставщиков
512 шт.
Норм. уп.: 25
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт43,33 ₽
Сумма866,60 ₽
+ доплата 490,00 ₽
В наличии512 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 20 штюрлицам и ИП
от 50 — 39,73 ₽ (−8%)
Заказ со склада «Склад 13» с этой позицией — 866,60 ₽. До заказа без доплаты не хватает 16 433,40 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
20 шт · Склад 13 · 866,60 ₽
Описание
Реле электромагнитное TRKM-L-5VDC-S-Z от TIANBO — это миниатюрное коммутационное устройство с катушкой на 5 В постоянного тока. Предназначено для коммутации электрических цепей в автоматике, системах управления и бытовой технике. Модель отличается компактным корпусом, низким энергопотреблением и высокой надежностью при переключении нагрузок.
Технические характеристики
| Герметичность | Yes (S) |
| Вес | approx. 6g |
| Корпус | Реле для печатной платы |
| Влажность | 35-85% |
| Тип монтажа | tht (сквозное отверстие) |
| Мощность катушки | 0.6W or 0.8W |
| Размеры | Not explicitly stated in text; refer to installation diagram |
| Модель реле | TRKM (HJR-78F) |
| Форма контакта | 1H (Form A) / 1Z (Form C) / 1B (Form B) |
| Минимальная нагрузка | 100mA 5VDC |
| Время срабатывания | 10ms |
| Время отпускания | 5ms |
| Номиналы контактов | 1Z: 7A 120VAC; NC: 12A 14VDC (resistive); NO: 20A 14VDC (resistive) |
| Электрический ресурс | 100,000 срабатываний (при 30 срабатываний/мин) |
| Мех. ресурс | 10,000,000 срабатываний (при 300 срабатываний/мин) |
| Материал контакта | Серебряный сплав |
| Станд. безоп. | UL/cUL |
| Темп. диапазон | -40°C to +85°C |
| Сопр. контакта | 100mΩ max at 6VDC 1A |
| Rated current 0.6W | 6V: 100mA; 9V: 66.7mA; 12V: 50mA; 24V: 25mA |
| Rated current 0.8W | 6V: 133.3mA; 9V: 88.9mA; 12V: 66.7mA; 24V: 33.3mA |
| Макс. рабочее напряжение | 6V: 3.9VDC; 9V: 5.85VDC; 12V: 7.8VDC; 24V: 15.6VDC |
| Макс. коммутируемая мощность | 840VA / 280W |
| Мин. напряжение отпускания | 6V: 0.48VDC; 9V: 0.72VDC; 12V: 0.96VDC; 24V: 1.92VDC |
| Пример артикула | TRKM-D-S-Z/12VDC |
| Coil resistance 0.6W | 6V: 60Ω ±10%; 9V: 135Ω ±10%; 12V: 240Ω ±10%; 24V: 960Ω ±10% |
| Coil resistance 0.8W | 6V: 45Ω ±10%; 9V: 100Ω ±10%; 12V: 180Ω ±10%; 24V: 720Ω ±10% |
| Ном. напряжение катушки | 12VDC (example in ordering code) |
| Варианты напряжения катушки | 6VDC, 9VDC, 12VDC, 24VDC |
| Вибростойкость | 10-55Hz, 1.5mm |
| Примечание | 5VDC 12A SPDT |
| Сопр. изоляции | 100MΩ min at 500VDC |
| Макс. коммутируемый ток | 25A |
| Макс. коммутируемое напряжение | 250VAC / 16VDC |
| Макс. рабочее напряжение | 130% of rated voltage at 70°C, 170% at 23°C |
| Удар без поврежд. | 100G |
| Тип упаковки | Tube (туба) |
| Удар при работе | 10G |
| Описание (англ.) | Small Size Auto Relay 5V 1C 12A |
| Электрическая прочность контакты-катушка | 500VAC for one minute |
| Эл. прочность разомкнутых контактов | 500VAC for one minute |
| Макс. частота переключения | 1,800 операций/ч |
| Макс. мех. частота | 18,000 операций/ч |
