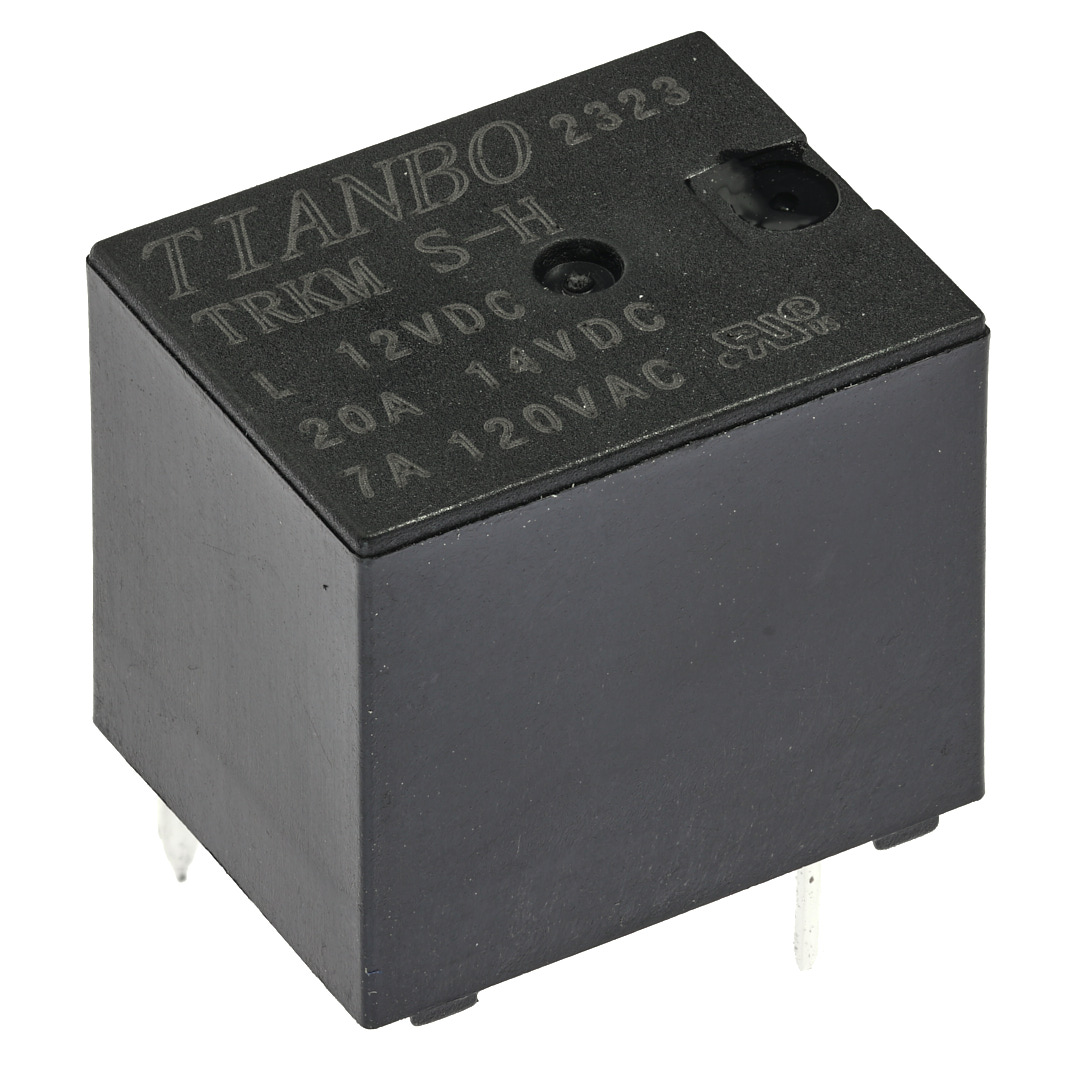

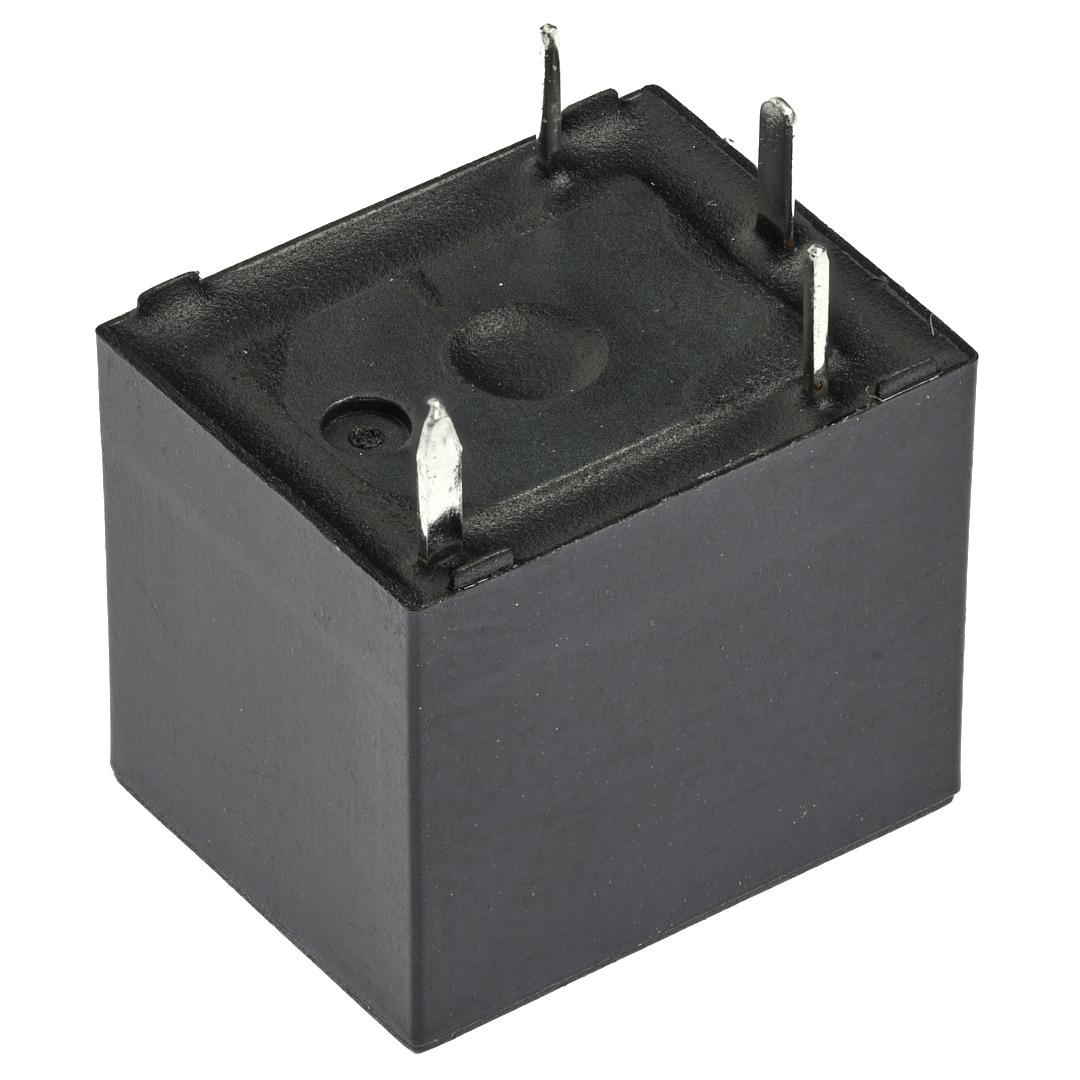

Реле TRKM-L-12VDC-S-H
В наличии
На своём складе
1 шт.
Норм. уп.: 1
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 16,81 |
Описание
Реле электромагнитное Tianbo Relay серии TRKM (HJR-78F) на 12 В постоянного тока. Коммутирует нагрузку до 20 А при напряжении 14 В, имеет одну нормально разомкнутую контактную группу (1A). Монтаж в отверстия на плату, рабочая температура от -40 до +85 °C. Применяется в автомобильной электронике и промышленной автоматике.
Технические характеристики
| Тип | Реле электромагнитное |
| AC/DC | DC |
| Ширина | 12.3 |
| Высота | 14 |
| Изоляция | 500 |
| Длина | 15.7 |
| Серия | TRKM (HJR-78F) |
| Отрасль | AUTOMOTIVE RELAY |
| Магнитный | Моностабильная |
| Монтаж (доп.) | в отверстия на плату |
| Напр. катушки | 12 |
| Схема соед. | 1A |
| Мощн. упр. | 0.6 |
| Рабочая температура | -40…+85 °C |
| Ток макс., А | 20 |
| Макс. напряжение | 14 |
| Время отпускания, мс | 5 |
| Время срабатывания, мс | 10 |
| Конфигурация контактов | 1H |
| Материал контакта | сплав серебра |
| Мех. ресурс | 10000000 |
| Мощность катушки, Вт | 0,6 |
| Мощность, Вт | 0,6 |
| Напряжение катушки, В | 12 |
| Напряжение контактов DC, В | 14 |
| Напряжение отпускания, В | 0,96 |
| Напряжение срабатывания, В | 7,8 |
| Сопротивление изоляции, МОм | 100 |
| Сопротивление катушки, Ом | 240 |
| Сопротивление контакта, мОм | 100 |
| Тип катушки | DC |
| Тип монтажа | Выводной |
| Ток катушки, мА | 50 |
| Ток контактов, А | 20 |
| Форма контакта | 1A |
| Электрический ресурс | 100000 |
| Электропрочность катушка–контакты, В | 500 |
