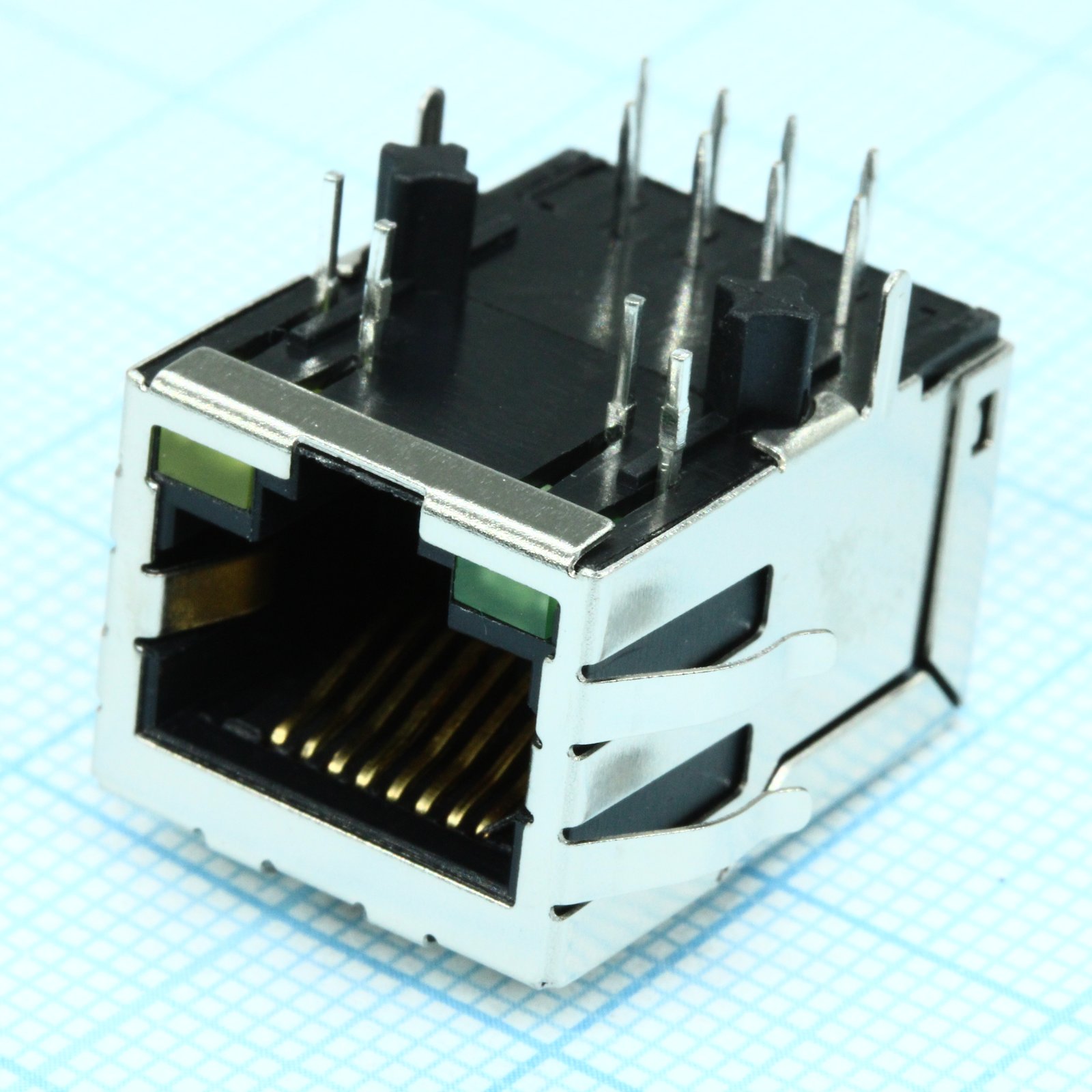

Разъем экр."гнездо" RJ-45 c согласующ. фильтром 10/100Base-TX(1:1), 2 нижн. светодиод. (лев. зел./прав. желт.), с лепестк., от - 40 до + 85 гр.C, пр. угол на плату, Lк.= 21.3 мм (аналог J0011D21BNL*/ HFJ11-E2450E-L12RL*/ J00-0065NL**)
У поставщика
ПроизводительTRXCOM
КатегорияDIP панельки для микросхем
У поставщиков
357 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:208 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 165,51 |
| от 16 | 154,55 |
| от 31 | 145,60 |
| от 50 | 138,94 |
| от 150 | 133,99 |
Склад 39
В наличии:149 шт.
Срок поставки: до недели
Норм. уп.: 50
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 150,17 |
| от 27 | 141,50 |
| от 46 | 136,72 |
| от 76 | 132,88 |
| от 125 | 129,68 |
Описание
Разъем-гнездо RJ-45 от TRXCOM со встроенным согласующим фильтром для 10/100Base-TX (1:1). Оснащен двумя нижними светодиодами (левый зеленый, правый желтый) и лепестками для крепления. Работает в широком диапазоне температур от -40 до +85 °C, монтируется под прямым углом на плату. Применяется в промышленной автоматике и сетевом оборудовании.
Технические характеристики
| Тип | RJ45 Connector with 10/100 Base-T Integrated Magnetics |
| Hipot | 1500Vrms |
| Crosstalk | Min: -40dB; Частота: 30MHz, Min: -35dB; Частота: 60MHz, Min: -30dB; Частота: 100MHz |
| Кол-во выводов | 12 |
| Шаг выводов | 2.54mm |
| Сопротивление | 75Ω |
| Ёмкость | 1000pF/2kV |
| Артикул | TRJ0011ABNL |
| Return loss | Min: -18dB; Диап. частот: 1-30MHz, Min: -15dB; Диап. частот: 30-60MHz, Min: -12dB; Диап. частот: 60-80MHz, Min: -10dB; Диап. частот: 80-100MHz |
| Тип монтажа | сквозное отверстие |
| Тип упаковки | DIP connector |
| Turn ratio rx | 1CT:1 |
| Turn ratio tx | 1CT:1 |
| Соотв. RoHS | Да |
| Shield plating | Nickel |
| Покрытие контакта | Gold 6 micro-inches min in contact area |
| Solder time max | 5 sec |
| Ширина | 15.9mm |
| Материал корпуса | Thermoplastic UL94V-0 |
| Led test current | 20mA |
| Ul certification | E321120 |
| Высота | 13.4mm |
| Длина | 21.3mm |
| Inductance ocl min | 350µH |
| Вносимые потери макс. | -1.0dB |
| Led green wavelength | 570nm |
| Примечание | гн RJ45 |
| Common mode rejection | Min: -40dB; Частота: 30MHz, Min: -35dB; Частота: 60MHz, Min: -30dB; Частота: 100MHz |
| Led yellow wavelength | 590nm |
| Solder temperature max | 265°C |
| Led forward voltage max | 2.4V |
| Led forward voltage min | 1.8V |
| Тип упаковки | Palette (палетта) |
| Макс. раб. темп. | 70°C |
| Мин. раб. темп. | 0°C |
| Inductance test conditions | 100kHz, 0.1V, 8mA DC bias |
| Insertion loss frequency range | 1-100MHz |
