Разъем для установки (пайки) на печ. плату, экр. "гнездо" RJ-45 c соглас. фильтром 10/100Base-TX (1:1), поверхн. монтаж (с крепл. "solder nail"), 2 верхн. светодиод. (лев.зел./прав.желт.), без леп., от - 40 до + 85 гр.C, Lк. = 23.05 мм, уп. на ленте
У поставщика
ПроизводительTRXCOM
КатегорияРазъёмы RJ
У поставщиков
3 121 шт.
Норм. уп.: 150
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт168,64 ₽
Сумма505,92 ₽
+ доплата 490,00 ₽
В наличии125 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 3 штюрлицам и ИП
от 5 — 165,85 ₽ (−2%)
Склад 16срок до недели
Цена за шт—
Сумма—
В наличии2 996 шт
+750,00 ₽ на каждый заказ со склада, в ценах позицийзаказ со склада от 100,00 ₽от 5 штюрлицам и ИП
продаётся от 5 штпри 5 — 104,11 ₽
Заказ со склада «Склад 13» с этой позицией — 505,92 ₽. До заказа без доплаты не хватает 16 794,08 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
3 шт · Склад 13 · 505,92 ₽
Описание

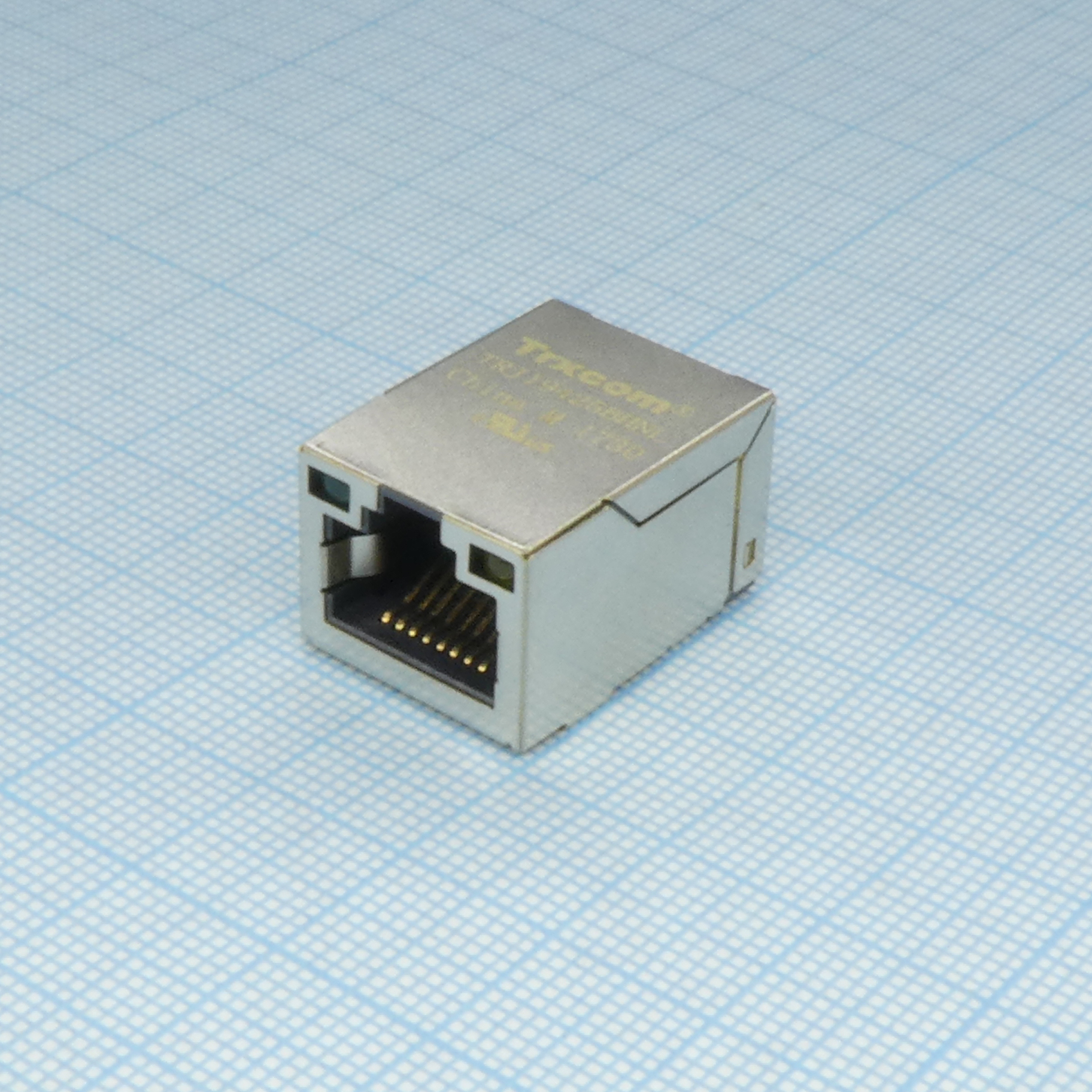

Разъём RJ-45 от TRXCOM представляет собой экранированное гнездо с интегрированным согласующим фильтром для сетей 10/100Base-TX (трансформатор 1:1). Предназначен для поверхностного монтажа на печатную плату с креплением типа «solder nail» и оснащён двумя верхними светодиодами (левый зелёный, правый жёлтый) для индикации статуса соединения. Компонент рассчитан на расширенный рабочий диапазон температур от -40 до +85 °C и поставляется в упаковке на ленте для автоматизированной сборки.
Технические характеристики
| Шаг | 1.27mm |
| Ток, А | 0,35 |
| Корпус | RJ-45 |
| Напряжение, В | 3,3 |
| Тип монтажа | SMD |
| Перекрёстные помехи | 1~100MHz: ~-30dB |
| Упаковка | лента и катушка |
| Стандарты | IEEE 802.3, RoHS 2011/65/EU |
| Размеры | Ширина: 16.80mm; Высота: 13.95mm; Длина: 23.05mm |
| Индуктивность | 350uH min at 100KHz/0.1Vrms with 8mA DC bias |
| Описание | Surface Mount 1x1 Tab-Up Jack With 10/100 Magnetic |
| Артикул | TRJ19425BHNL |
| Обратные потери | 1~30MHz: -18dB, 30~60MHz: -16dB, 60~80MHz: -12dB |
| Коэфф. трансформации | TX=1CT:1, RX=1CT:1CT |
| Вносимые потери | 1~100MHz: ~1.0dB Max |
| Led left color | Зелёный |
| Led wavelength | Green: 565nm, Yellow: 585nm |
| Покрытие экрана | Nickel |
| Покрытие контакта | Gold 6 micro-inches min in contact area |
| Led right color | Жёлтый |
| Материал корпуса | Thermoplastic UL94V-0 |
| Сертификация UL | File Number E321120 |
| Wave solder time | 5 с макс |
| Напр. изоляции | 1500Vrms |
| Количество в упаковке | 150 pcs/reel |
| Температура оплавления | 250°C, 5 sec |
| Led forward voltage | 1.8~2.4V @ IF=20mA |
| Led reverse current | 10uA max @ VR=5V |
| Примечание | гн RJ45 |
| Подавление синфазного сигнала | 1~100MHz: ~-30dB Min |
| Раб. температура | -40°C to +85°C |
| Contact shield material | Медный сплав |
| Wave solder temperature | 265°C max |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Описание (англ.) | Разъем экр. "гнездо" RJ-45 c согласующ. фильтром 10/100Base-TX (1:1), гориз., поверхностн. монтаж на плату (с крепл. "solder nail"), 2 верхн. светодиод. (лев.зел./прав.желт.), без лепестк., от - 40 до + 85 гр.C, Lк. = 23.05 мм, упак. на ленте |
