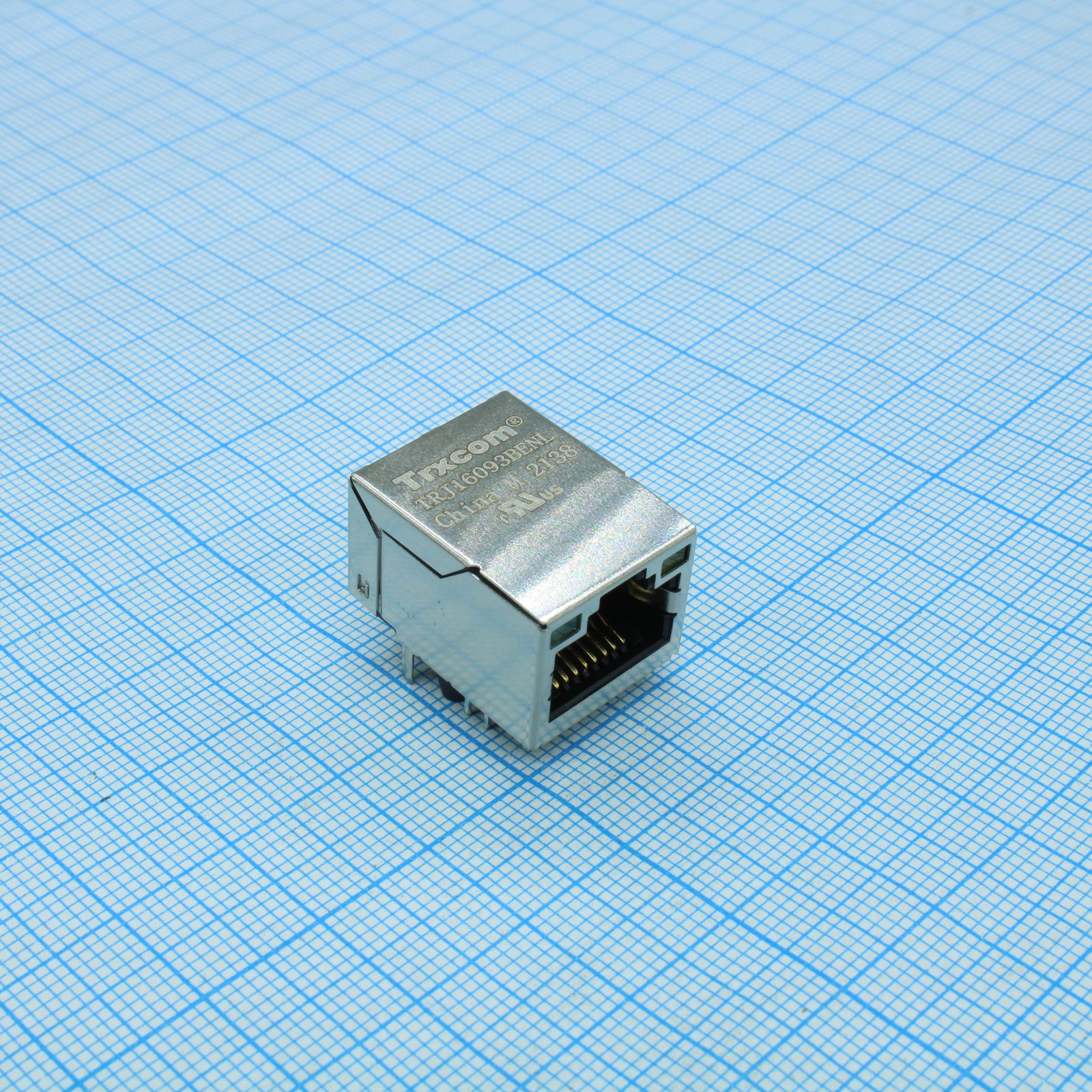

Разъем экр. "гнездо" RJ-45 c согласующ. фильтром 10/100Base-TX (1:1), 2 верх. светодиод. (лев.зел./прав.желт.), без лепестк., от - 40 до + 85 гр.C, пр. угол на плату, Lк. = 21.5 мм
У поставщика
ПроизводительTRXCOM
КатегорияРазъёмы USB
У поставщиков
452 шт.
Норм. уп.: 50
Цены поставщиков
Склад 39
В наличии:252 шт.
Срок поставки: до недели
Норм. уп.: 50
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 194,16 |
| от 20 | 184,27 |
| от 33 | 178,86 |
| от 55 | 174,51 |
| от 91 | 170,71 |
Склад 13
В наличии:200 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 260,77 |
| от 10 | 244,93 |
| от 19 | 232,02 |
| от 37 | 222,42 |
| от 100 | 215,27 |
Описание
Разъем-гнездо RJ-45 от TRXCOM со встроенным согласующим фильтром для сетей 10/100Base-TX. Модель имеет два верхних светодиода (зеленый слева, желтый справа) и рассчитана на работу в диапазоне от -40 до +85 °C. Устанавливается под прямым углом на плату, длина корпуса 21.5 мм. Применяется в промышленной автоматике и сетевом оборудовании.
Технические характеристики
| Светодиод | Left: Зелёный; Right: Жёлтый |
| Компонент | TRJ16093BENL |
| Стандарты | IEEE 802.3 |
| Описание | RJ45 connector with integrated magnetics 10/100Base-TX, tab-up, right angle, two top LEDs (left green, right yellow), without shield tabs |
| Сертификаты | RoHS: 2002/95/EC; Номер файла UL: E321120 |
| Process limits | Wave solder time max: 5 sec; Wave solder temperature max: 265°C |
| Электрические хар-ки | Crosstalk: -30dB min (0.3-80MHz); Return loss: 1-30MHz: -18dB min; 40MHz: -16dB min; 50MHz: -14dB min; 60-80MHz: -12dB min; Turn ratio rx: 1CT:1CT; Turn ratio tx: 1CT:1CT; Inductance ocl: 350uH min @100kHz, 0.1Vrms, 8mA DC bias; Вносимые потери: -1.0dB max (0.1-100MHz); Напр. изоляции: 1500Vrms; Раб. температура: -40 to +85°C |
| Mechanical specs | Корпус: RJ45 with integrated magnetics, right angle; Тип монтажа: tht (сквозное отверстие); Шаг выводов: 2.54 mm; Экран контакты: Нет; Общая ширина: 16.0 mm; Общая высота: 13.45 mm; Общая длина: 21.5 mm |
| Connector materials | Корпус: Thermoplastic UL94V-0; Contact shield: Медный сплав; Shield plating: Nickel; Покрытие контакта: Gold 6 micro-inches min in contact area |
| Internal components | Capacitor: 1000pF, 2kV; Resistors: 75 ohm (multiple) |
| Примечание | гн RJ45 |
| Тип упаковки | Palette (палетта) |
