силовое реле 12VDC 5A, 1переключение
У поставщика
ПроизводительTai Shing
У поставщиков
58 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:58 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 148,27 |
| от 10 | 146,05 |
| от 19 | 143,19 |
| от 37 | 139,23 |
| от 74 | 133,96 |
Описание

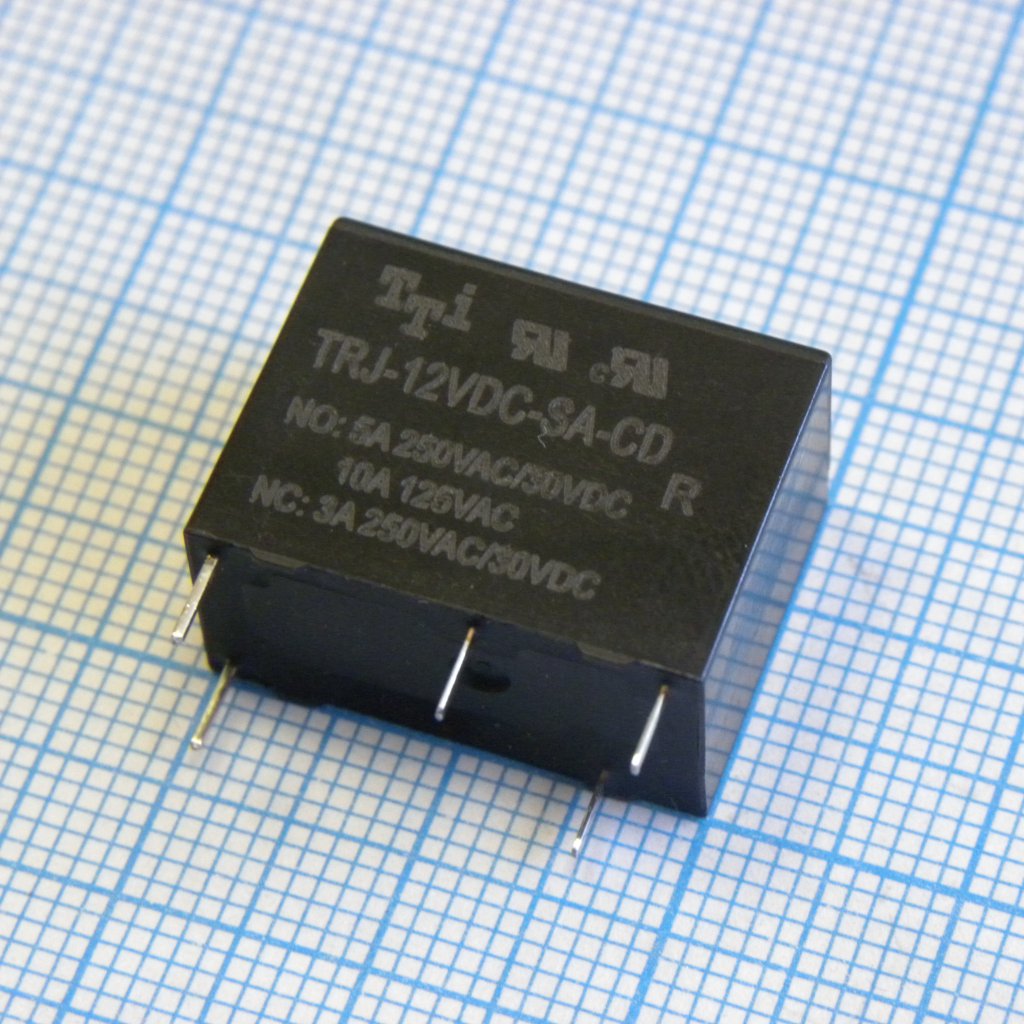

Силовое реле Tai Shing TRJ-12VDC-SA-CD-R на 12 В постоянного тока. Коммутирует нагрузку до 5 А, имеет одну переключающую группу контактов (SPDT). Компактный корпус подходит для монтажа в шкафы управления. Применяется в промышленной автоматике и системах управления.
Технические характеристики
| RoHS | RoHS compliant |
| Тип | силовое реле |
| Вес | 7g |
| Корпус | subminiature PCB relay |
| Тип монтажа | THT (standard PC layout) |
| Структура | Washable type (S) |
| Мощность катушки | 0.45W |
| Артикул | TRJ-12VDC-SA-CD-R |
| Ток катушки | 37.5mA |
| Напряжение катушки | 12VDC |
| Время отпускания | 5ms max |
| Сертификаты | UL & cUL recognized (E156406) |
| Номин. контакта | N/O: 5A 30VDC, 5A 250VAC, 10A 125VAC; N/C: 3A 30VDC, 3A 250VAC |
| Operation time | 8ms max |
| Сопр. катушки | 320Ω ±10% |
| Электрический ресурс | 1×10⁵ operations min (at rated coil voltage) |
| Мех. ресурс | 1×10⁷ operations min (no load) |
| Напряжение втягивания | 9VDC max (75% of nominal) |
| Coil sensitivity | Standard (D) |
| Материал контакта | AgNi |
| Напряжение отключения | 0.6VDC min (5% of nominal) |
| Сопр. контакта | 100mΩ max (measured at 1A 24VDC) |
| Раб. влажность | 35% to 95% |
| Расположение контактов | 1 Form C (SPDT) |
| Эл. прочность | 4000VAC 1min between coil & contact; 1000VAC 1min between contacts |
| Max allowable power | N/O: 150W, 1250VA; N/C: 90W, 750VA |
| Вибростойкость | 10 to 55Hz, double amplitude 1.6mm |
| Примечание | 12VDC 5A SPDT |
| Сопр. изоляции | 1000MΩ min at 500VDC |
| Max allowable current | N/O: 10A; N/C: 3A |
| Max allowable voltage | 30VDC, 277VAC |
| Раб. температура | -40°C to +70°C |
| Rated carrying current | N/O: 10A; N/C: 3A |
| Тип упаковки | Коробка с паллетами |
| Shock resistance function | 100m/s² |
| Max allowable coil voltage | 13.2VDC (110% max) |
| Ударопрочность разрушающая | 1000m/s² |
