миниатюрное 5VDC, 8А, 2переключения
У поставщика
ПроизводительTai Shing
У поставщиков
74 шт.
Норм. уп.: 50
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт264,66 ₽
Сумма1 323,30 ₽
+ доплата 490,00 ₽
В наличии74 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 5 штюрлицам и ИП
от 31 — 251,52 ₽ (−5%)
Заказ со склада «Склад 13» с этой позицией — 1 323,30 ₽. До заказа без доплаты не хватает 15 976,70 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
5 шт · Склад 13 · 1 323,30 ₽
Описание

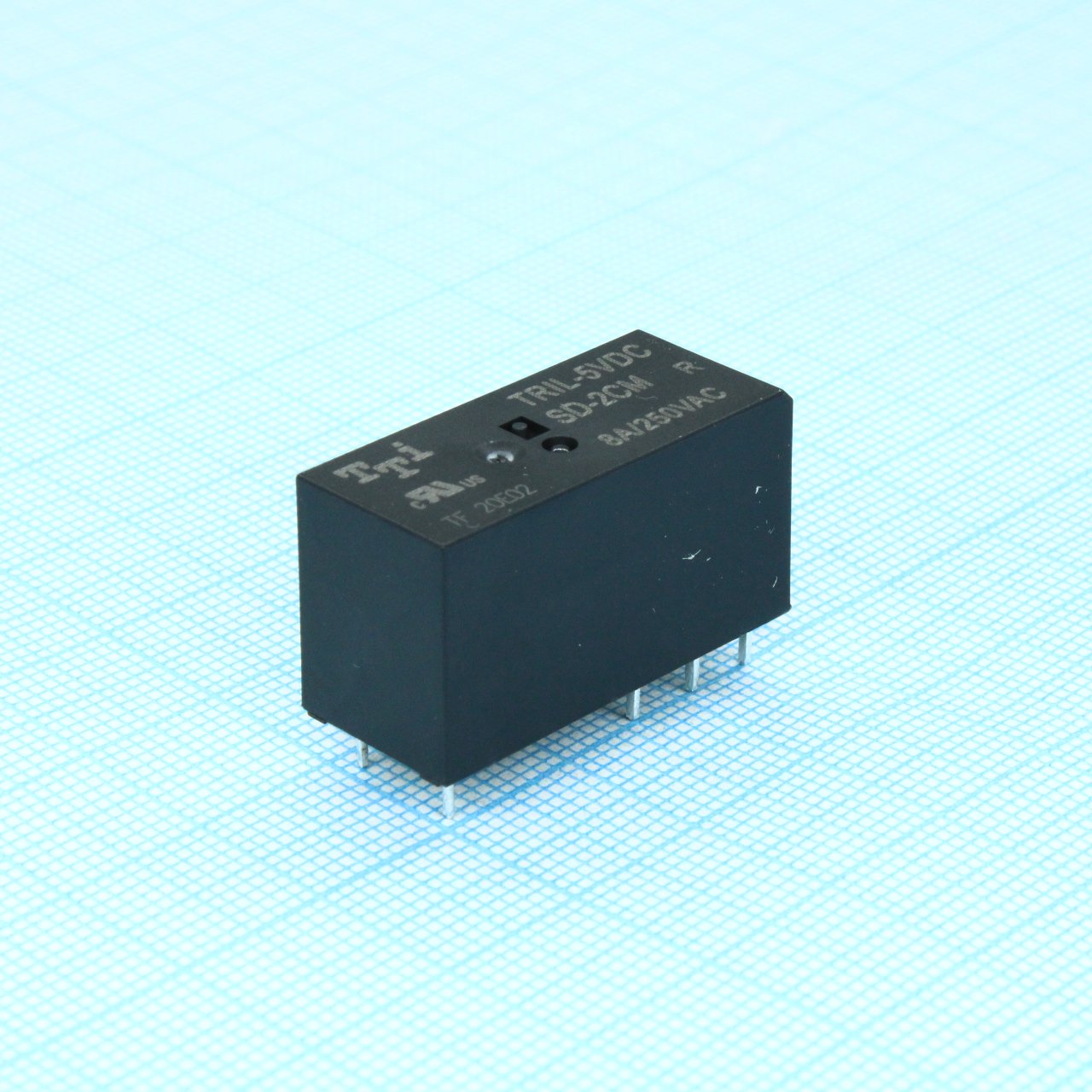

Миниатюрное реле Tai Shing TRIL-5VDC-SD-2CM-R с катушкой на 5 В постоянного тока. Коммутирует нагрузку до 8 А и имеет две переключающие группы контактов (2 переключения). Применяется в компактных устройствах автоматики и управления для коммутации слаботочных и среднесиловых цепей.
Технические характеристики
| Тип | TRIL-5VDC-SD-2CM-R |
| Высота | 15.7mm |
| Вес | 13.5g |
| Корпус | реле |
| Тип монтажа | tht (сквозное отверстие) |
| Мощность катушки | 0.4W |
| Шаг выводов | 5mm (2 pole) |
| Ток катушки | 80.6mA |
| Напряжение катушки | 5VDC |
| Время отпускания | 3ms max |
| Operation time | 7ms max |
| Соотв. RoHS | Да |
| Structure type | Washable (Sealed) |
| Сопр. катушки | 62Ω ±10% |
| Электрический ресурс | 1×10^5 операций |
| Мех. ресурс | 1×10^7 ops |
| Напряжение втягивания | 3.5V max (70% of nominal) |
| Материал контакта | AgSnO |
| Напряжение отключения | 0.5V min (10% of nominal) |
| Ударопрочность | 100 m/s² |
| Contact power max | 2000VA / 240W |
| Номинал контакта, AC | 8A at 250VAC |
| Номинальное напряжение DC контактов | 8A at 125VDC |
| Сопр. контакта | 50mΩ max |
| Раб. влажность | 35% to 85% RH |
| Contact current max | 8A |
| Вибростойкость | 30-150Hz, double amplitude 1.5mm |
| Примечание | 5VDC 8A DPDT |
| Конфигурация контактов | DPDT |
| Сопр. изоляции | 1000MΩ min |
| Макс. допустимое напряжение | 5.5V max (110% of nominal) |
| Раб. температура | -40°C to +70°C |
| Contact voltage max ac | 250VAC |
| Contact voltage max dc | 125VDC |
| Тип упаковки | Palette (палетта) |
| Эл. прочность разомкнутых контактов | 1000VAC |
| Прочность изоляции катушка-контакты | 5000VAC |
| Электрическая прочность между контактами | 2500VAC |
