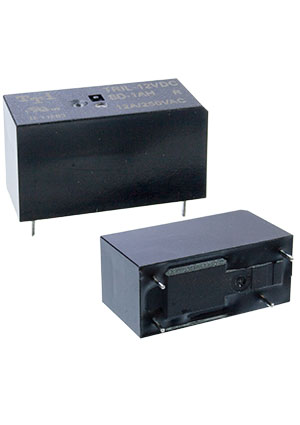

TRIL-12VDC-SD-1AH-R, реле 12V/12A 250VAC
У поставщика
ПроизводительTTI
У поставщиков
1 шт.
Норм. уп.: 10
Цены поставщиков
Склад 12
В наличии:1 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 1000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 269,10 |
| от 10 | 127,31 |
| от 100 | 125,91 |
Технические характеристики
| Высота | 15.7mm |
| Серия | TRIL |
| Вес | 13.5g |
| Тип монтажа | THT |
| Мощность катушки | 0.4W |
| Серия | TRIL |
| Артикул | TRIL-12VDC-SD-1AH-R |
| Sealed type | Washable |
| Ток катушки | 33.3mA |
| Напряжение катушки | 12VDC |
| Время отпускания | 8ms max |
| Operation time | 15ms max |
| Соотв. RoHS | Да |
| Сопр. катушки | 360Ω ±10% |
| Электрический ресурс | 1×10⁵ ops min |
| Max power force | 3000VA |
| Мех. ресурс | 1×10⁷ ops min |
| Напряжение втягивания | 70% of nominal (8.4VDC max) |
| Материал контакта | AgSnO2 |
| Напряжение отключения | 10% of nominal (1.2VDC min) |
| Нагрев | 55K max |
| Ul cul recognized | E156406 |
| Сопр. контакта | 100mΩ max at 1A 6VDC |
| Раб. влажность | 35% to 85% RH |
| Вибростойкость | 10 to 150Hz, 10g/5g |
| Конфигурация контактов | SPST (1A) |
| Сопр. изоляции | 1000MΩ min at 500VDC |
| Max allowable current | 12A |
| Max allowable voltage | 110% of nominal (13.2VDC) |
| Contact current rating | 12A |
| Contact voltage rating | 250VAC |
| Rated carrying current | 12A |
| Диап. раб. темп. | -40°C to +85°C |
| Удар функц. | 98m/s² |
| Ударопрочность разрушающая | 980m/s² |
| Surge voltage coil to contacts | 10KV (1.2x50μs) |
| Dielectric strength contact sets | 2500VAC for 1min |
| Эл. прочность разомкнутых контактов | 1000VAC for 1min |
| Прочность изоляции катушка-контакты | 5000VAC for 1min |
| Катушка: Тип напряжения | DC |
| Конфигурация контактов | 1 Form A (1 НР контакт) |
| Контакты: Коммутируемый ток,А | 12 |
| Катушка: напряжение срабатывания,В | 12 |
| Контакты: Коммутируемое напряжение,В | 250В AC |
