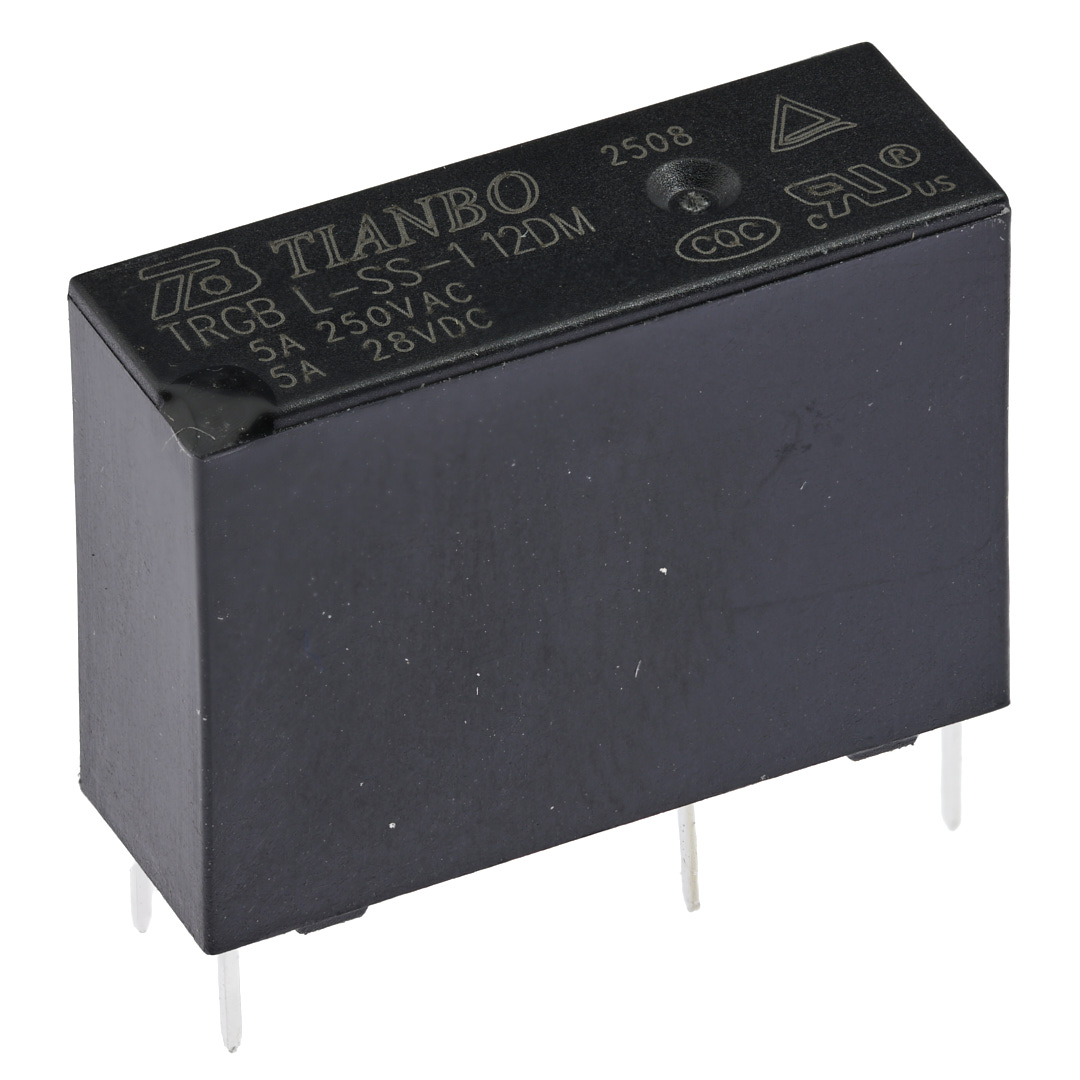

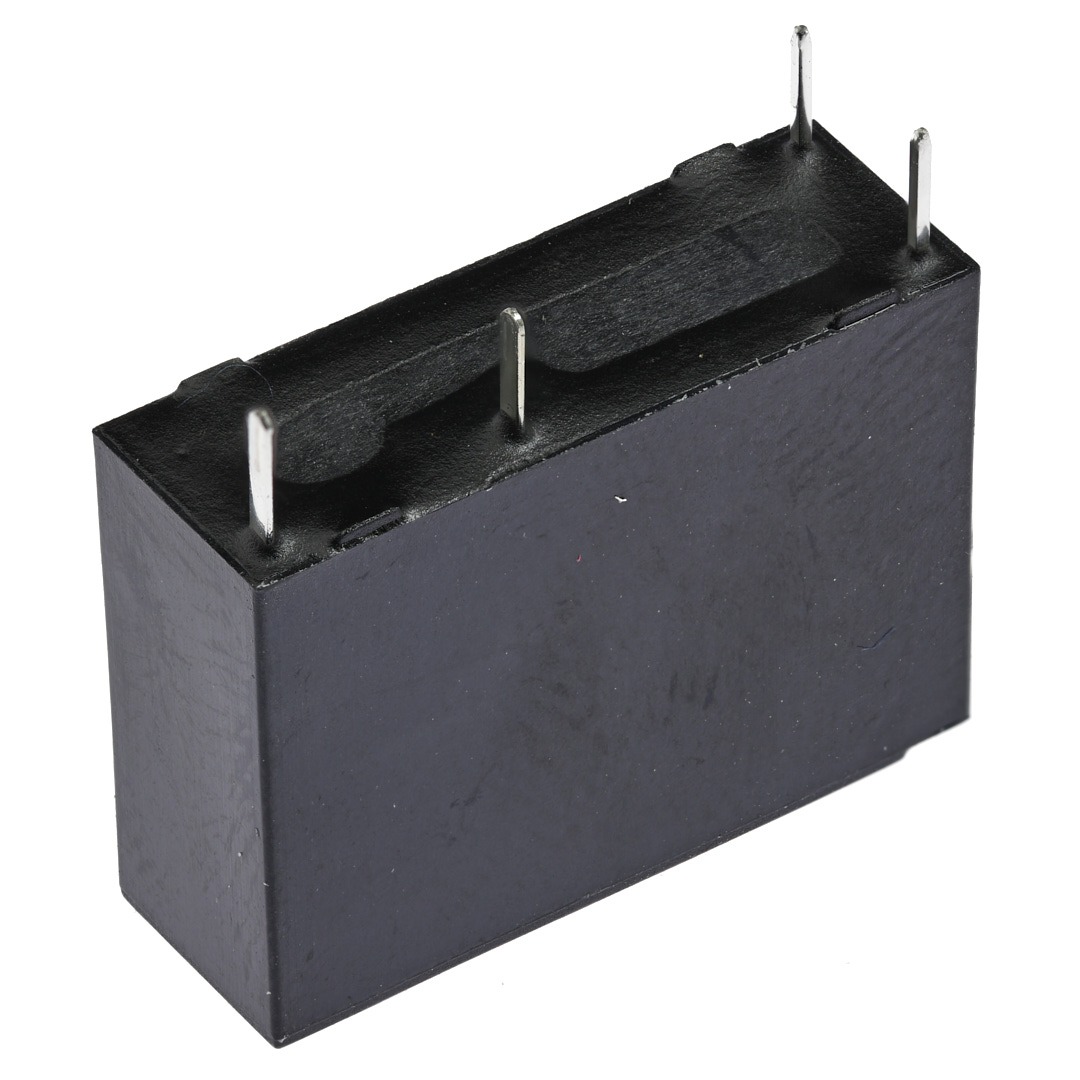

Реле TRGB-L-SS-112DM
В наличии
На своём складе
2 460 шт.
Норм. уп.: 50
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 10 | 30,76 |
| от 20 | 29,90 |
| от 40 | 29,04 |
| от 80 | 28,39 |
Описание
Электромагнитное реле Tianbo Relay серии TRGB на 12 В постоянного тока. Коммутирует нагрузку до 5 А при мощности 150 Вт, изоляция между цепями 4000 В. Компактный корпус 20,5 x 7,2 x 15,6 мм для монтажа в отверстия на плату. Подходит для промышленной автоматики и силовых цепей.
Технические характеристики
| Тип | Реле электромагнитное |
| AC/DC | DC |
| Мощность, Вт | 0,2 |
| Ширина | 7.2 |
| Высота | 15.6 |
| Изоляция | 4000 |
| Длина | 20.5 |
| Серия | TRGB |
| Ток, А | 5A |
| Корпус | 20.5 x 7.2 x 15.6 |
| Напряжение, В | 3,5,6,9,12,18,24 В(пост.) |
| Отрасль | силовое реле |
| Магнитный | Моностабильная |
| Монтаж (доп.) | в отверстия на плату |
| Мощность DC | 150 Вт |
| Напр. катушки | 12 |
| Схема соед. | 1A |
| Макс. мощность | 1385 ВА / 150 Вт |
| Мощн. упр. | 0.2 |
| Рабочая температура | -40…+105 °C |
| Мощность катушки | 0,2 Вт |
| Напряжение AC | 250 В |
| Напряжение DC | 28 В |
| Ток макс., А | 5 |
| Макс. напряжение | 28 |
| Макс. напряжение | 277В(перем.)/30В(пост.) |
| Макс. AC напр. | 250 |
| Конфигурация контактов | 1NO |
| Время отпускания, мс | 10 |
| Время срабатывания, мс | 10 |
| Материал контакта | сплав серебра |
| Мех. ресурс | 10000000 |
| Напряжение катушки, В | 12 |
| Напряжение контактов AC, В | 277 |
| Напряжение контактов DC, В | 30 |
| Напряжение отпускания, В | 0,6 |
| Напряжение срабатывания, В | 9 |
| Размеры мм | 20.6×7.2×15.3 |
| Сопротивление изоляции, МОм | 1000 |
| Сопротивление катушки, Ом | 720 |
| Сопротивление контакта, мОм | 100 |
| Тип катушки | DC |
| Тип монтажа | Выводной |
| Ток катушки, мА | 16,7 |
| Ток контактов, А | 5 |
| Форма контакта | 1A |
| Электрический ресурс | 100000 |
| Электропрочность катушка–контакты, В | 4000 |
