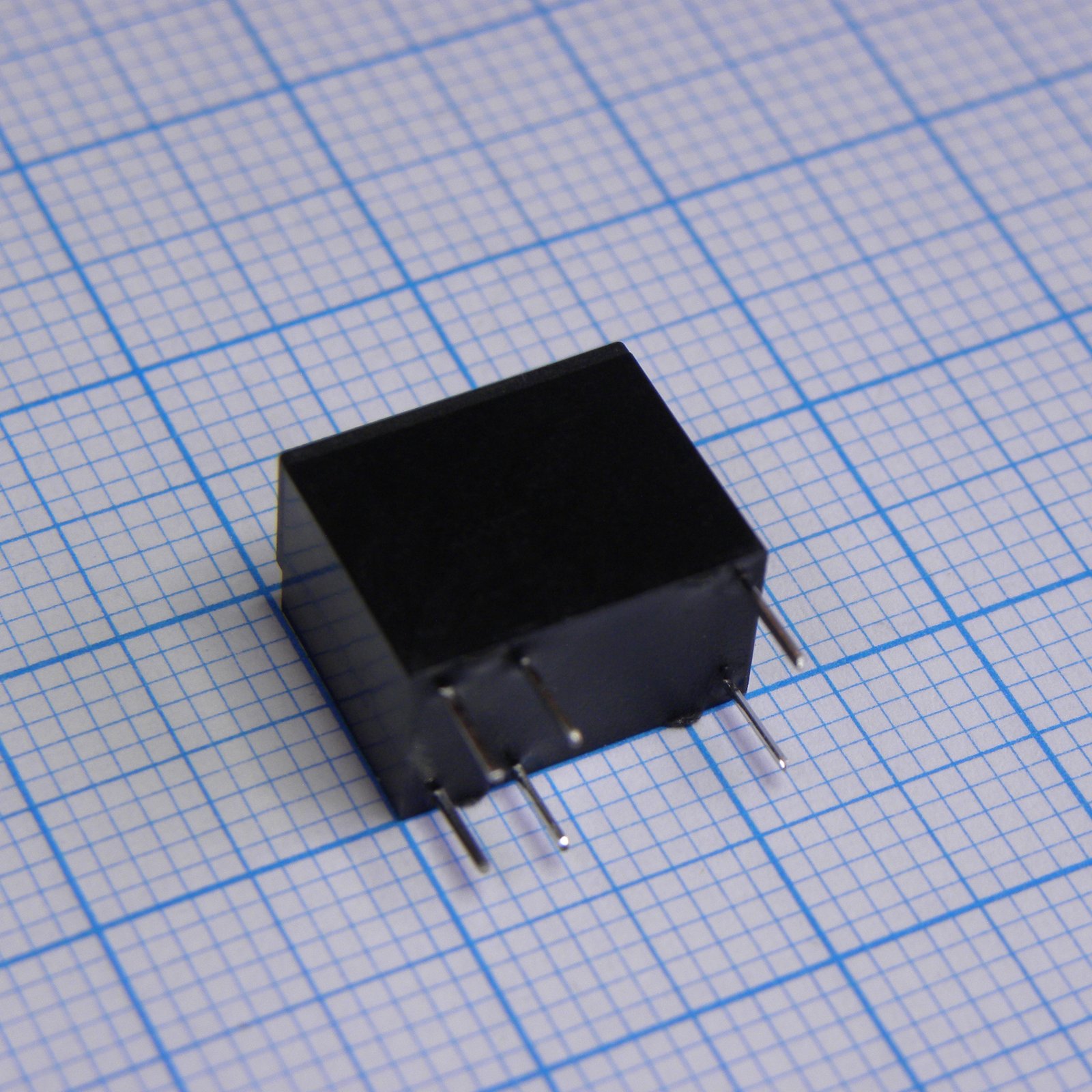

Миниатюрное сигнальное реле 1А одна контактная группа-два направления катушка 5В 0.15Вт
У поставщика
ПроизводительTai Shing
У поставщиков
29 шт.
Норм. уп.: 20
Цены поставщиков
Склад 13
В наличии:29 шт
Срок поставки: до недели
Норм. уп.: 20
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 109,83 |
| от 12 | 108,04 |
| от 20 | 105,72 |
| от 60 | 102,48 |
| от 100 | 98,28 |
Описание
Миниатюрное сигнальное реле от Tai Shing. Рассчитано на катушку 5В постоянного тока с потреблением 0.15Вт и коммутирует нагрузку до 1А. Имеет одну переключающую группу контактов (SPDT). Применяется в промышленной автоматике и бытовой электронике.
Технические характеристики
| Серия | TRG5 |
| Вес | abt. 2.2grs. |
| Тип монтажа | THT |
| Структура | Flux Free Type (F) / Washable Type (S) |
| Размеры | 12.5L × 7.5W × 10H mm |
| Описание | Miniature signal relay, 1A, 1 Form C, 5V coil, 0.15W |
| Артикул | TRG5-5VDC-SA-CL-R |
| Sealed type | Washable Type (S) |
| Время срабатывания | 5msec Max. |
| Время отпускания | 5msec Max. |
| Соотв. RoHS | Yes (R suffix) |
| Сопр. катушки | 167Ω ±10% |
| Электрический ресурс | 1 × 10^5 OPS |
| Мех. ресурс | 5 × 10^6 OPS |
| Напряжение втягивания | 80% Max. |
| Coil sensitivity | High sensitivity |
| Материал контакта | Ag (Au Plated) |
| Напряжение отключения | 10% Min. |
| Ударопрочность | 100m/s² |
| Ul cul recognized | E156521 |
| Сопр. контакта | 100mΩ Max. |
| Раб. влажность | 35 to 85% RH |
| Расположение контактов | 1 Form C (SPDT) |
| Max allowable power | 62.5VA, 30W |
| Vibration endurance | 10 to 55Hz, single amplitude 3.3mm |
| Coil nominal current | 29.9mA |
| Coil nominal voltage | 5VDC |
| Мин. допустимая нагрузка | 1mA at 5VDC |
| Примечание | 5VDC 1A SPDT |
| Сопр. изоляции | 1000MΩ Min. (500VDC) |
| Max allowable current | 1A |
| Max allowable voltage | 110% |
| Раб. температура | -30°C to +70°C |
| Coil power consumption | abt. 0.15W |
| Rated carrying current | 1A |
| Тип упаковки | Tube (туба) |
| Vibration error operation | 10 to 55Hz, single amplitude 3.3mm |
| Contact rating resistive load | 0.3A 60VDC |
| Max allowable voltage contact | 125VAC, 60VDC |
| Диэл. прочность катушка-контакт | 1000VAC 50/60Hz (1 minute) |
| Contact rating switching capacity | 0.5A 125VAC, 1A 30VDC |
| Эл. прочность между контактами | 400VAC 50/60Hz (1 minute) |
