миниатюрное 12В DC, 0.5А/125 В 1А/30VDC, 1переключение
У поставщика
ПроизводительTai Shing
У поставщиков
23 шт.
Норм. уп.: 20
Цены поставщиков
Склад 13
В наличии:23 шт
Срок поставки: до недели
Норм. уп.: 20
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 62,94 |
| от 13 | 61,47 |
| от 20 | 59,39 |
| от 60 | 56,28 |
| от 100 | 52,35 |
Описание

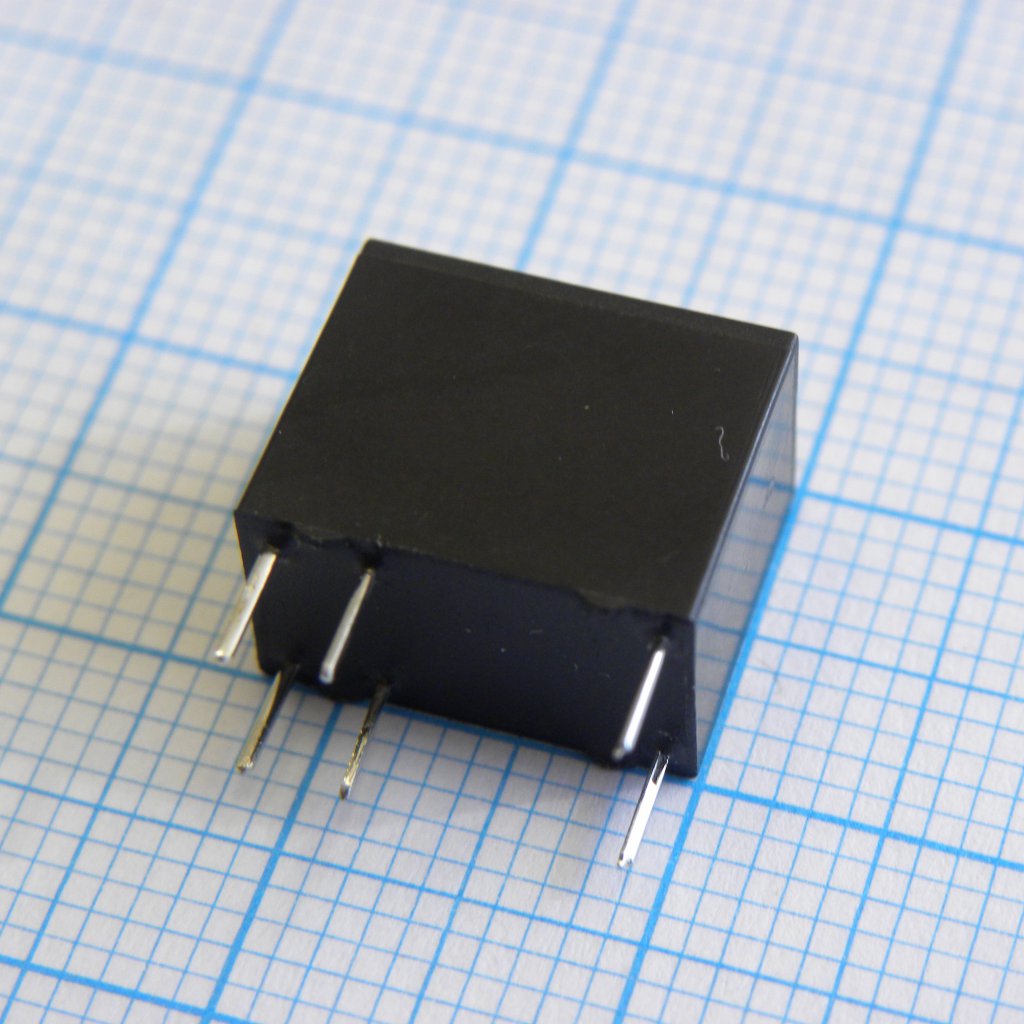

Миниатюрное реле Tai Shing TRG5-12VDC-SA-CL-R с управлением 12 В постоянного тока. Коммутирует нагрузку до 1 А при 30 В DC или 0,5 А при 125 В AC, имеет одну переключающую группу контактов (SPDT). Компактный корпус подходит для монтажа в тубу. Применяется в бытовой электронике и системах управления.
Технические характеристики
| RoHS | Compliant (R suffix) |
| Вес | 2.2g |
| Корпус | Sealed type |
| Тип монтажа | tht (сквозное отверстие) |
| Структура | Sealed (S) |
| Размеры | 12.5L × 7.5W × 10H mm |
| Описание | Miniature telecom relay, 12V DC coil, SPDT, 0.5A/125VAC, 1A/30VDC |
| Артикул | TRG5-12VDC-SA-CL-R |
| Применение | Telecommunication, domestic appliances, office machines, audio equipment |
| Время срабатывания | 5ms max |
| Время отпускания | 5ms max |
| Сопр. катушки | 960Ω ±10% |
| Электрический ресурс | 1×10³ operations |
| Мех. ресурс | 5×10⁶ operations |
| Напряжение втягивания | 80% max of nominal (9.6VDC) |
| Coil sensitivity | High sensitivity (L type) |
| Материал контакта | Silver Alloy (Ag) |
| Напряжение отключения | 10% min of nominal (1.2VDC) |
| Одобр. безоп. | UL & cUL recognized (E156521) |
| Ударопрочность | 100m/s² |
| Сопр. контакта | 100mΩ max |
| Раб. влажность | 35 to 85% RH |
| Расположение контактов | 1 Form C (SPDT) |
| Max allowable power | 62.5VA/30W |
| Vibration endurance | 10 to 55Hz, single amplitude 3.3mm |
| Ном. напряжение катушки | 12VDC |
| Мин. допустимая нагрузка | 1mA at 5VDC |
| Примечание | 12VDC 1A SPDT |
| Сопр. изоляции | 1000MΩ min at 500VDC |
| Max allowable current | 1A |
| Max allowable voltage | 125VAC/60VDC |
| Раб. температура | -30°C to +70°C |
| Coil power consumption | 0.15W |
| Rated carrying current | 1A |
| Тип упаковки | Tube (туба) |
| Номин. контактов (резистивная) | 0.5A/125VAC, 1A/30VDC, 0.3A/60VDC |
| Vibration error operation | 10 to 55Hz, single amplitude 3.3mm |
| Max allowable coil voltage | 110% of nominal (13.2VDC) |
| Описание (англ.) | миниатюрное 12В DC, 0.5А/125 В AC/30В DC, 1переключение |
| Dielectric strength coil to contact | 1000VAC 50/60Hz for 1 minute |
| Эл. прочность между контактами | 400VAC 50/60Hz for 1 minute |
