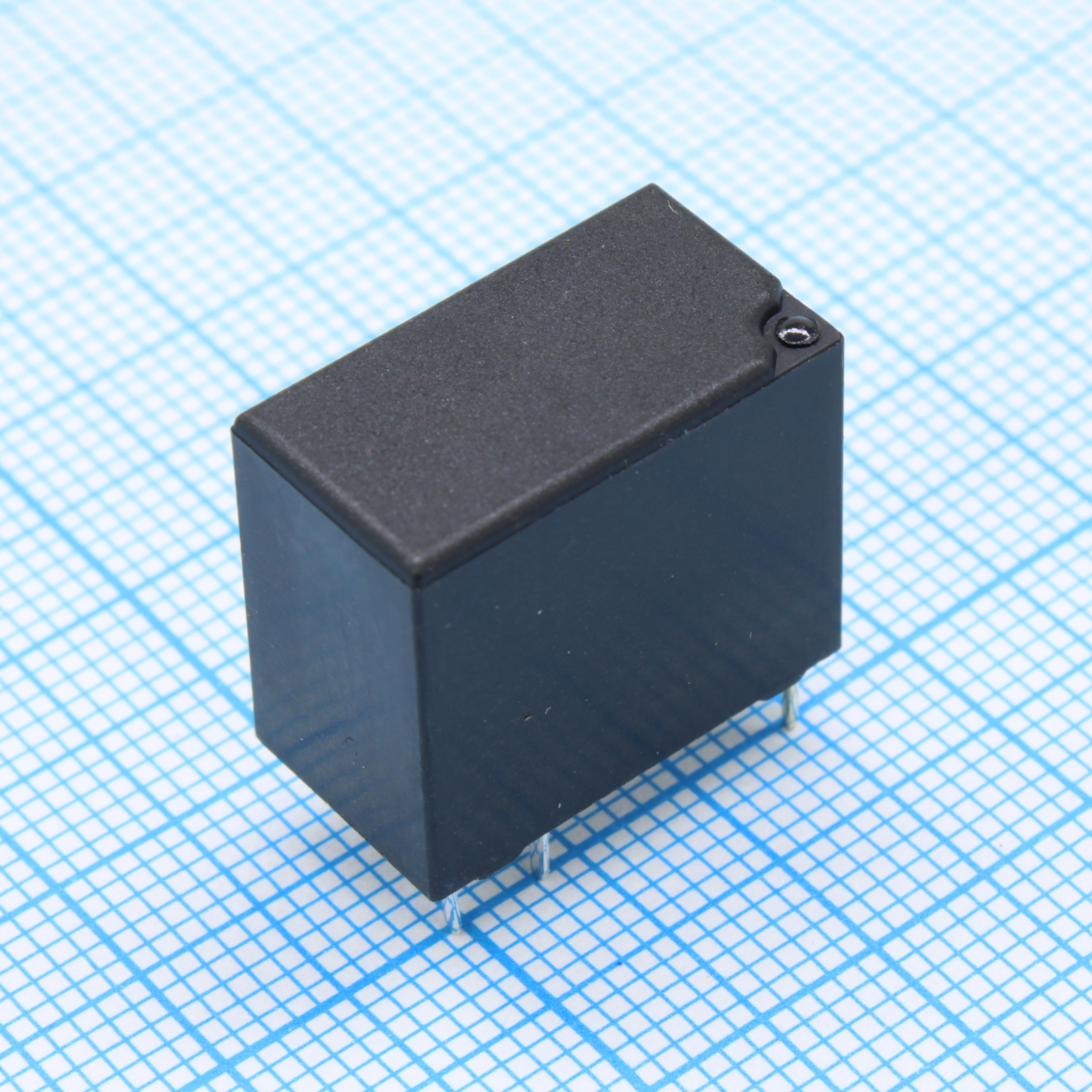

Реле электромагнитное TRG1-D-24VDC-S-Z / 24V DC
У поставщика
ПроизводительTIANBO
У поставщиков
596 шт.
Норм. уп.: 100
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт78,17 ₽
Сумма781,70 ₽
+ доплата 490,00 ₽
В наличии596 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 26 — 72,44 ₽ (−7%)
Заказ со склада «Склад 13» с этой позицией — 781,70 ₽. До заказа без доплаты не хватает 16 518,30 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 781,70 ₽
Описание
Реле электромагнитное TRG1-D-24VDC-S-Z от TIANBO — коммутационный компонент с катушкой на 24 В постоянного тока. Модель серии TRG1 предназначена для коммутации электрических цепей в промышленной автоматике и системах управления. Устройство отличается надежностью и компактными размерами, что упрощает его монтаж на DIN-рейку.
Технические характеристики
| Модель | TRG1-D-24VDC-S-Z |
| Вес | approx 6g |
| Корпус | Sealed, PCB relay |
| Влажность | 40-85% |
| Тип монтажа | монтаж в отверстие (THT) |
| Вибрация | 10-55Hz, 1.5mm double amplitude |
| Мощность катушки | 0.45W |
| Форма контакта | 1Z (SPDT) |
| Минимальная нагрузка | 100mA 5VDC |
| Время отпускания | 4ms |
| Удар при повреждении | 100G |
| Соотв. ELV | Да |
| Тип компонента | Electromagnetic Relay |
| Соотв. RoHS | Да |
| Сопр. катушки | 1280Ω ±10% |
| Электрический ресурс | 100,000 срабатываний при 30 срабатываний/мин |
| Мех. ресурс | 10,000,000 срабатываний при 300 срабатываний/мин |
| Рабочий удар | 10G |
| Материал контакта | Серебряный сплав |
| Станд. безоп. | UL, cUL, TUV, CQC |
| Surge resistance | 5000V |
| Темп. диапазон | -40°C to +85°C (no freezing) |
| Номинальный ток катушки | 18.75mA |
| Сопр. контакта | 100mΩ max at 6VDC 1A |
| Ном. напряжение катушки | 24VDC |
| Номинальная резистивная нагрузка | 3A 250VAC / 3A 30VDC |
| Примечание | 24VDC 3A SPDT |
| Сопр. изоляции | 100MΩ min at 500VDC |
| Макс. коммутируемый ток | 5A |
| Макс. коммутируемое напряжение | 277VAC / 30VDC |
| Тип упаковки | Tray (палетта) |
| Макс. напряжение срабатывания катушки | 18VDC |
| Мин. напряжение отпускания катушки | 1.2VDC |
| Макс. напряжение катушки | 130% at 70°C, 170% at 23°C |
| Макс. частота переключения | 1,800 операций/ч |
| Макс. мех. частота | 18,000 операций/ч |
| Электрическая прочность контакт-катушка | 2500VAC |
| Электрическая прочность между разомкнутыми контактами | 1000VAC |
