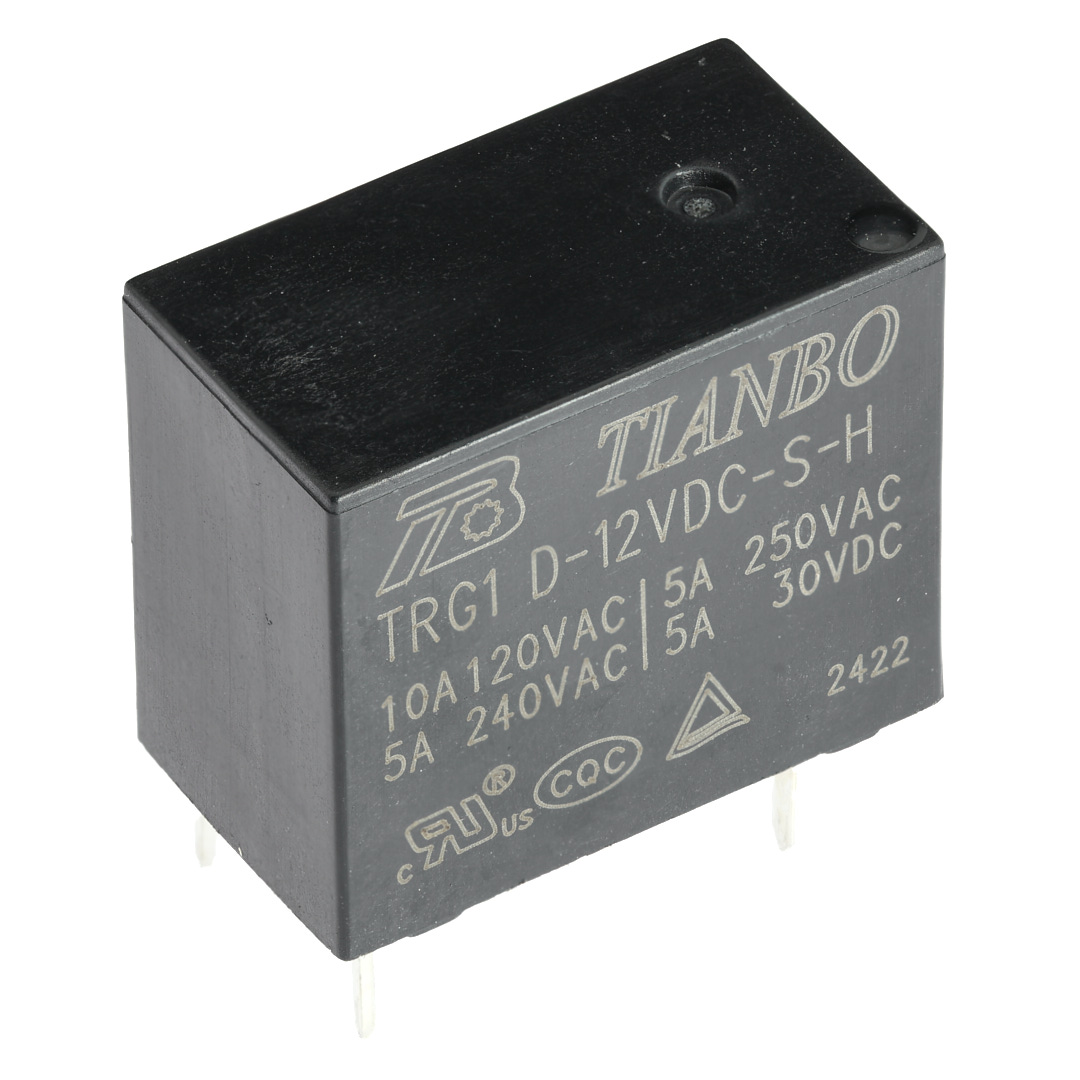

Реле TRG1-D-12VDC-S-H
В наличии
На своём складе
493 шт.
Норм. уп.: 100
У поставщиков
6 шт.
Норм. уп.: 100
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 10 | 27,36 |
| от 20 | 26,59 |
| от 40 | 25,83 |
| от 80 | 25,25 |
Цены поставщиков
Склад 2
В наличии:6 шт
Срок поставки: до 2 недель
Норм. уп.: 100
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 10 | 27,36 |
| от 20 | 26,59 |
| от 40 | 25,83 |
| от 80 | 25,25 |
Описание

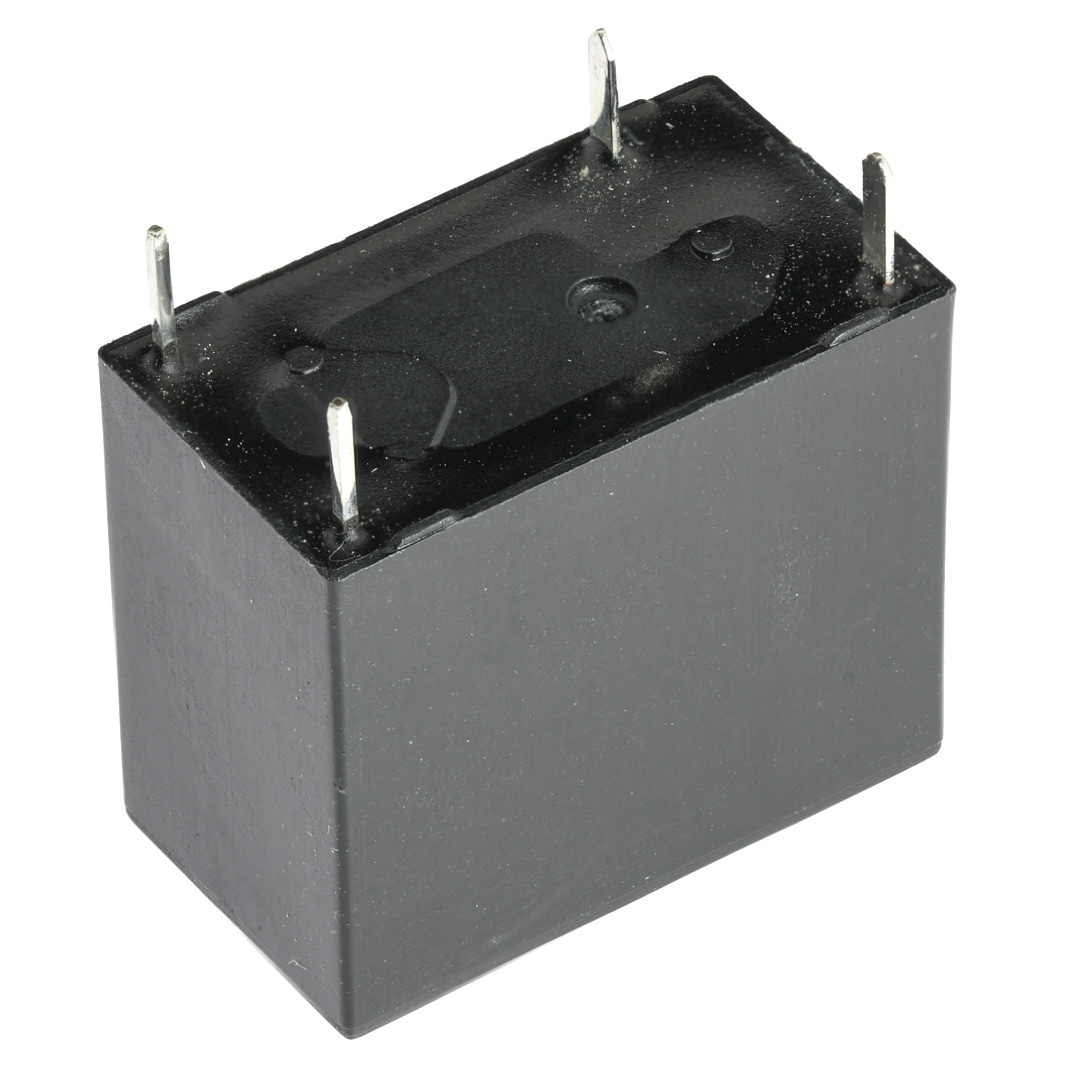

Электромагнитное реле Tianbo Relay серии TRG1 на 12 В постоянного тока. Коммутирует нагрузку до 5 А при напряжении 30 В, выдерживает мощность 1200 ВА/150 Вт. Выполнено в герметичном корпусе для монтажа в отверстия на плату, рабочая температура от -40 до +85 °C. Подходит для промышленной автоматики и цепей управления.
Технические характеристики
| Тип | Реле электромагнитное |
| AC/DC | DC |
| Мощность, Вт | 1200 |
| Ширина | 10.2 |
| Высота | 15.5 |
| Изоляция | 4000 |
| Длина | 18.2 |
| Серия | TRG1(H) |
| Ток, А | 5 А |
| Корпус | герметичное исполнение |
| Напряжение, В | 12 В |
| Отрасль | силовое реле |
| Магнитный | Моностабильная |
| Монтаж (доп.) | в отверстия на плату |
| Напр. катушки | 12 |
| Схема соед. | 1A |
| Мощн. упр. | 0.45 |
| Рабочая температура | -40…+85 °C |
| Ток макс., А | 5 |
| Макс. напряжение | 30 |
| Макс. AC напр. | 240 |
| Конфигурация контактов | 1NO |
| Время отпускания, мс | 4 |
| Время срабатывания, мс | 10 |
| Герметизация | герметичное |
| Макс. коммутируемая мощность DC, Вт | 150 |
| Макс. коммутируемая мощность, В·А | 1200 |
| Материал контакта | сплав серебра |
| Мех. ресурс | 10000000 |
| Мощность катушки, Вт | 0,45 |
| Напряжение катушки, В | 12 |
| Напряжение контактов AC, В | 250 |
| Напряжение контактов DC, В | 30 |
| Напряжение отпускания, В | 0,6 |
| Напряжение срабатывания, В | 9 |
| Размеры мм | 18.2×10.2×15.5 |
| Сопротивление изоляции, МОм | 100 |
| Сопротивление катушки, Ом | 320 |
| Сопротивление контакта, мОм | 100 |
| Тип катушки | DC |
| Тип монтажа | Выводной |
| Ток катушки, мА | 37,5 |
| Ток контактов, А | 5 |
| Форма контакта | 1A |
| Электрический ресурс | 100000 |
| Электропрочность катушка–контакты, В | 4000 |
