Документация
миниатюрное 5VDC, 6A/250VAC 12А/28VDC, 1переключение
У поставщика
ПроизводительTai Shing
У поставщиков
12 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:12 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 94,44 |
| от 50 | 88,24 |
| от 100 | 83,32 |
| от 175 | 79,01 |
| от 350 | 76,10 |
Описание

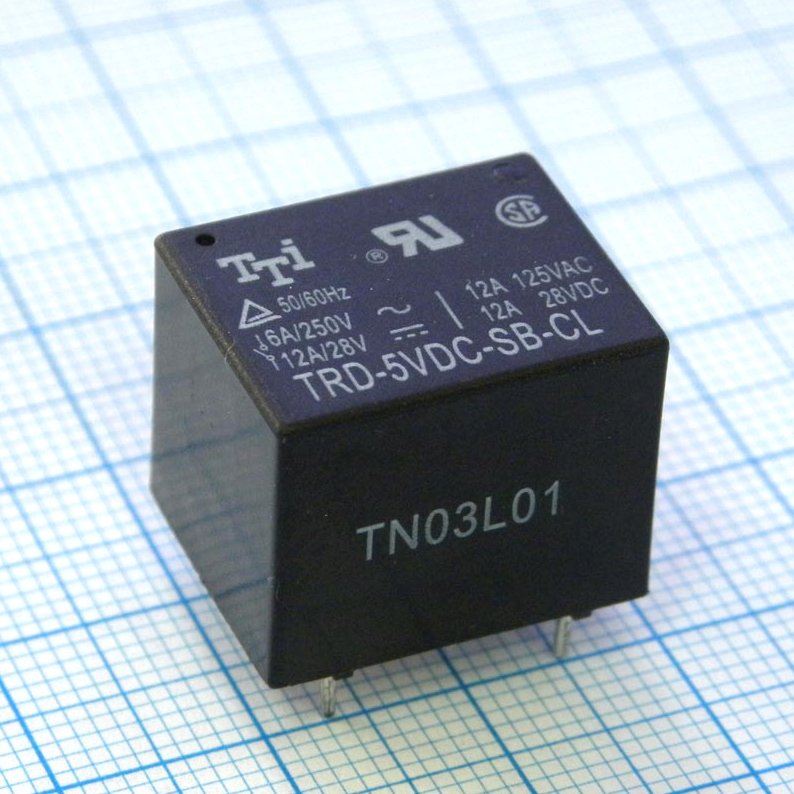

Миниатюрное реле Tai Shing TRD-5VDC-SC-CL-R на 5 В постоянного тока. Коммутирует нагрузку до 6 А при 250 В переменного тока или 12 А при 28 В постоянного тока, имеет один переключающий контакт (SPDT). Корпус DIP для монтажа в отверстия, время срабатывания до 10 мс. Подходит для промышленной автоматики и бытовой электроники.
Технические характеристики
| Тип | TRD high sensitive, washable, RoHS |
| Вес | approx 10g |
| Корпус | DIP relay |
| Тип монтажа | tht (сквозное отверстие) |
| Сертификаты | UL, CSA, TUV |
| Мощность катушки | 0.36W |
| Размеры | 20.2mm x 15.5mm x 12.4mm (approx) |
| Шаг выводов | 5.0mm |
| Ток катушки | 71.4mA |
| Напряжение катушки | 5VDC |
| Форма контакта | 1 Form C (SPDT) |
| Время отпускания | 5ms max |
| Operation time | 10ms max |
| Сопр. катушки | 70Ω ±10% |
| Электрический ресурс | 10^5 operations (rated load) |
| Мех. ресурс | 10^7 operations (no load) |
| Напряжение втягивания | 3.75VDC max |
| Shock endurance | 100G min |
| Материал контакта | AgSnIn (RoHS) |
| Напряжение отключения | 0.25VDC min |
| Сопр. контакта | 100mΩ max |
| Раб. влажность | 45 to 85% RH |
| Макс. коммутируемая мощность | 1440VA / 336W |
| Min applicable load | 5VDC, 10mA |
| Surge resistiveness | 3000V (between coil & contact, 1x40μs) |
| Vibration endurance | 10 to 55Hz, double amplitude 1.5mm |
| Coil temperature rise | 35°C max |
| Сопр. изоляции | 100MΩ min (500VDC) |
| Max allowable current | 12A |
| Max allowable voltage | 250VAC / 110VDC |
| Раб. температура | -30°C to +80°C (no condensation) |
| Shock error operation | 10G min |
| Rated contact current ac | 12A at 120VAC, 6A at 250VAC |
| Rated contact current dc | 12A at 28VDC |
| Vibration error operation | 10 to 55Hz, double amplitude 1.5mm |
| Max allowable coil voltage | 6VDC |
| Прочность изоляции контактов | 750VAC 50/60Hz (1 minute) |
| Диэл. прочность катушка-контакт | 1500VAC 50/60Hz (1 minute) |
| Max operate frequency electrical | 30 ops/min |
| Max operate frequency mechanical | 300 ops/min |
