Документация

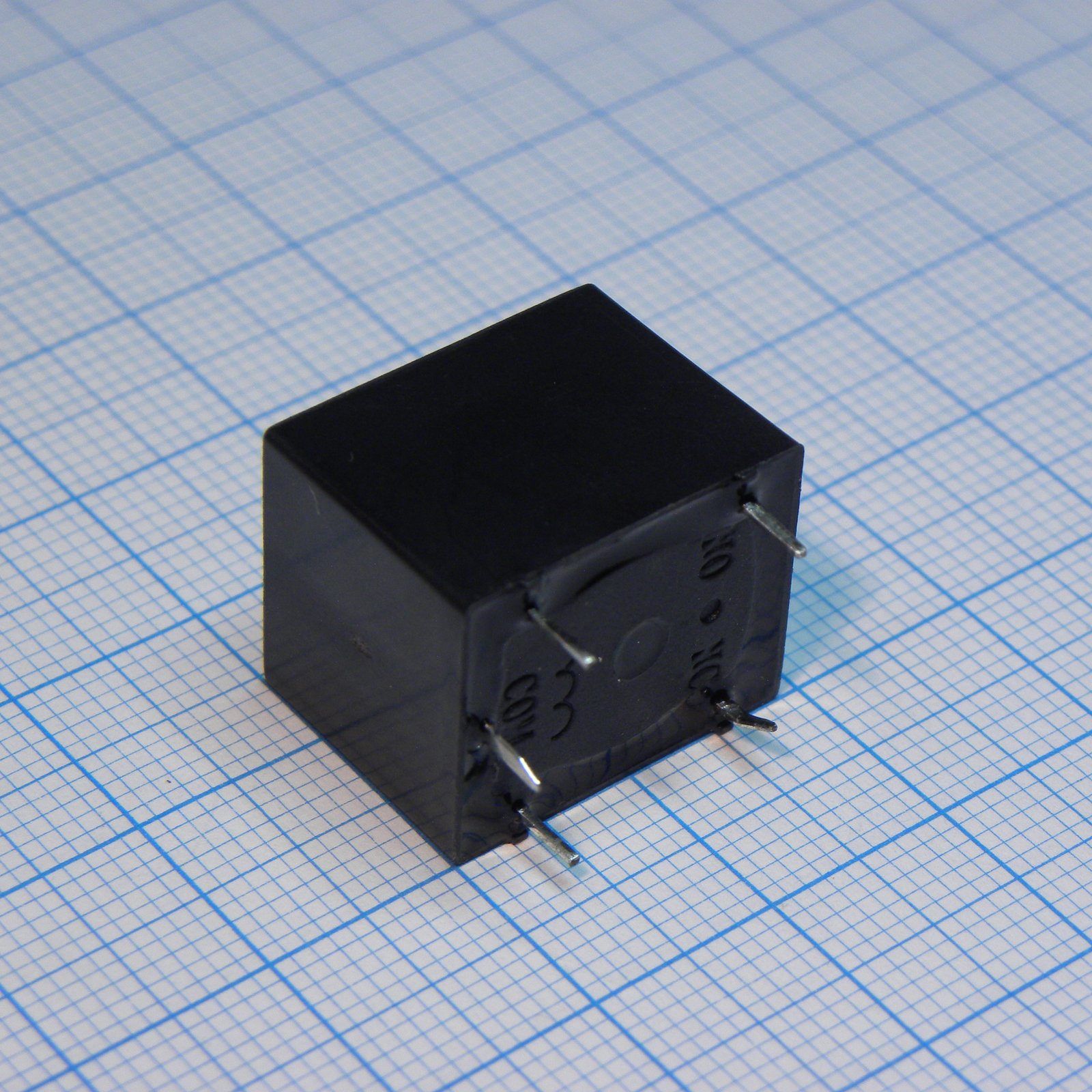

миниатюрное 12VDC TRD-12VDC-FC-CL-R
У поставщика
ПроизводительTai Shing
У поставщиков
961 шт.
Норм. уп.: 20
Цены поставщиков
Склад 13
В наличии:961 шт
Срок поставки: до недели
Норм. уп.: 20
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 66,48 |
| от 40 | 61,34 |
| от 80 | 57,14 |
| от 140 | 54,00 |
| от 280 | 51,65 |
Описание
Миниатюрное реле TRD-12VDC-FC-CL-R от Tai Shing. Коммутирует нагрузку до 12 А при напряжении 12 В постоянного тока, имеет одну переключающую группу контактов (SPDT). Компактный корпус подходит для монтажа на плату. Применяется в промышленной автоматике и системах управления.
Технические характеристики
| Модель | TRD-12VDC-FC-CL-R |
| Серия | TRD |
| Вес | abt. 10grs |
| Тип монтажа | P.C. board mounting |
| Структура | F: Flux Free Type |
| Описание | Miniature 12VDC relay, 1 Form C, high sensitivity, flux-free type, RoHS compliant |
| Время отпускания | 5msec Max. |
| Сертификаты | UL E156521 (TV-8), CSA LR102317, TUV R50062544 |
| Operation time | 10msec Max. |
| Соотв. RoHS | Да |
| Applicable load | 5VDC, 10mA |
| Сопр. катушки | 400ohm ±10% |
| Напряжение втягивания | 75% Max. |
| Shock endurance | 100G Min. |
| Материал контакта | AgSnIn (For RoHS) |
| Напряжение отключения | 5% Min. |
| Structure options | F: Flux Free Type, S: Washable Type |
| Contact rating 12a | Resistive load: 12A 125VAC, 12A 28VDC (UL), 12A 120VAC, 12A 28VDC (TUV), 6A 250VAC; Max allowable power: 1440VA, 336W; Max allowable current: 12A; Max allowable voltage: 250VAC / 110VDC; Rated carrying current: 12A |
| Contact rating 15a | Resistive load: 15A 125VAC, 15A 28VDC (UL), 15A 28VDC (TUV), 10A 250VAC; Max allowable power: 1875VA, 420W; Max allowable current: 15A; Max allowable voltage: 250VAC / 110VDC; Rated carrying current: 15A |
| Сопр. контакта | 100mohm Max. |
| Раб. влажность | 45 to 85%RH |
| Расположение контактов | 1 Form C |
| Contact rating trdt | Resistive load: TV-8, 12A 28VDC (UL), 10A 250VAC, 15A 28VDC, 1/2HP 125VAC; Max allowable power: 1875VA, 420W; Max allowable current: 15A; Max allowable voltage: 250VAC / 110VDC; Rated carrying current: 15A |
| Surge resistiveness | 3000V (between coil & contact 1x40usec) |
| Vibration endurance | 10 to 55Hz Double Amplitude 1.5mm |
| Coil voltage options | 3V, 5V, 6V, 9V, 12V, 24V, 48V |
| Nominal coil current | 30mA |
| Nominal coil voltage | 12VDC |
| Примечание | 12VDC 12A SPDT |
| Coil temperature rise | 35deg. Max. |
| Сопр. изоляции | 100Mohm Min. (500VDC) |
| Max allowable voltage | 120% |
| Раб. температура | -30°C to +80°C (No water condensation and no water drop) |
| Shock error operation | 10G Min. |
| Coil power consumption | abt. 0.36W |
| Тип упаковки | Tube (туба) |
| Contact material options | AgCdO, AgSnIn |
| Vibration error operation | 10 to 55Hz Double Amplitude 1.5mm |
| Coil power consumption 48v | abt. 0.50W |
| Life expectancy electrical | 10^5 operations Min. (at rated coil voltage) |
| Life expectancy mechanical | 10^7 operations Min. (no load) |
| Coil power consumption standard | abt. 0.45W |
| Max on off switching electrical | 30 operation/min |
| Max on off switching mechanical | 300 operation/min |
| Диэл. прочность катушка-контакт | 1500VAC 50/60Hz (1 minute) |
| Эл. прочность между контактами | 750VAC 50/60Hz (1 minute) |
