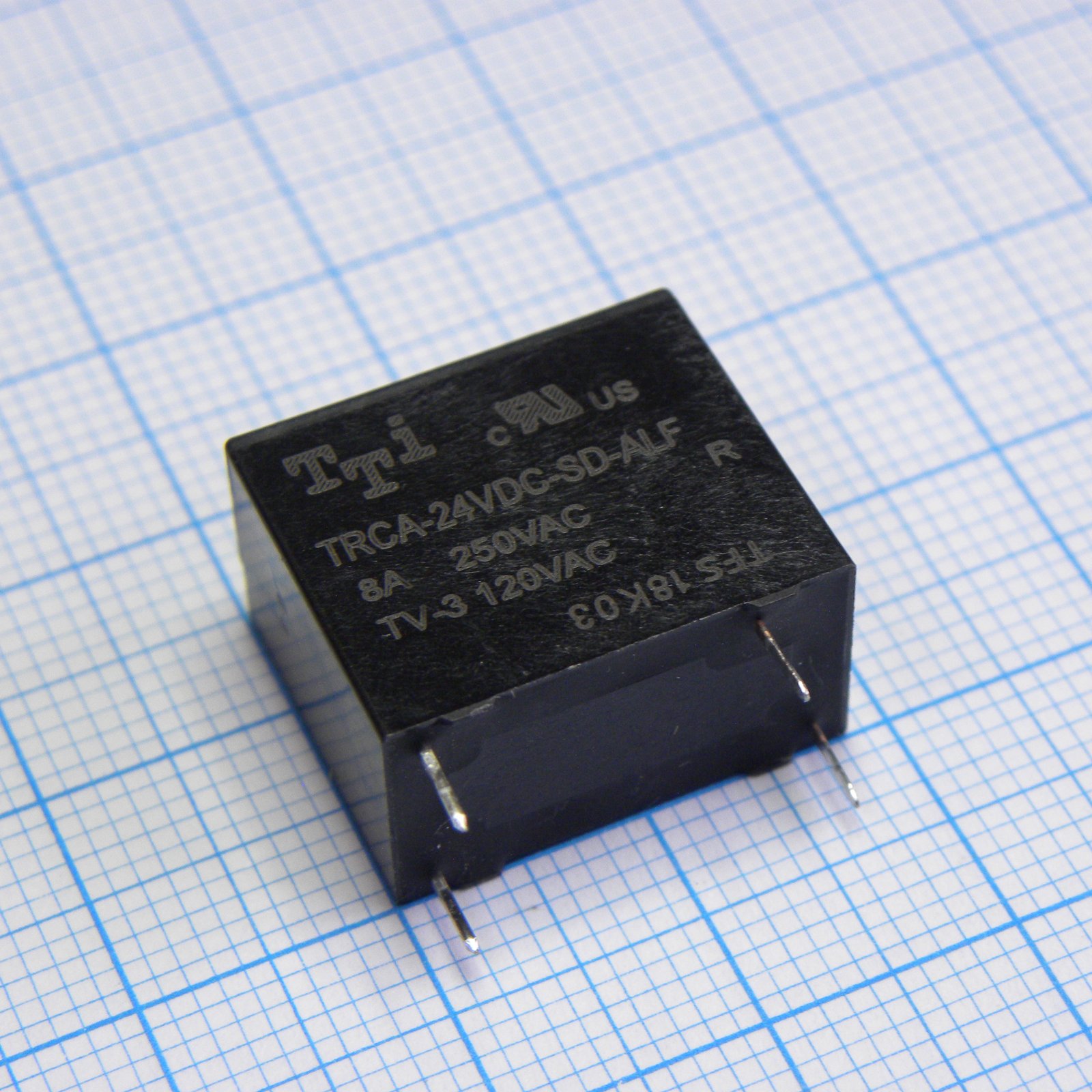

миниатюрное реле 24 VDC TRCA-24VDC-SD-ALF-R
У поставщика
ПроизводительTai Shing
У поставщиков
1 267 шт.
Норм. уп.: 100
Цены поставщиков
Склад 13
В наличии:1 267 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 118,92 |
| от 19 | 110,70 |
| от 38 | 103,98 |
| от 100 | 98,98 |
| от 200 | 95,24 |
Описание
Миниатюрное реле Tai Shing TRCA-24VDC-SD-ALF-R на 24 В постоянного тока. Коммутирует нагрузку до 8–10 А, имеет один нормально разомкнутый контакт (SPST-NO) и чувствительную катушку. Подходит для промышленной автоматики и управления слаботочными цепями.
Технические характеристики
| Модель | TRCA-24VDC-SD-ALF-R |
| Вес | 6 g |
| Структура | S: Sealed Type |
| Номер файла UL | E156406 |
| Напряжение катушки | 24 V |
| Форма контакта | 1 Form A (SPST) |
| Номин. контакта | 10A 250Vac (UL); TV-5 120Vac |
| Соотв. RoHS | R: RoHS Compliant |
| Сопр. катушки | 1280 Ω ± 10% |
| Номинальный ток | 18.8 mA |
| Coil consumption | 0.45 W |
| Материал контакта | D: AgSnO2 |
| Макс. время срабатывания | 8 msec. |
| Макс. время отпускания | 5 msec. |
| Allowable voltage | 31.2 V Max. |
| Drilling tolerance | ±0.1 mm |
| Рабочая влажность | 5% to 85% RH |
| Relay parts number | 204-006037 TRCA-24VDC-SD-ADF-R |
| Температура окружающей среды | -40°C ~ +85°C |
| Расположение контактов | A: 1 Form A |
| Допуск размера | ±0.5 mm |
| Mechanical life min | 1 x 10^7 OPS |
| Must operate voltage | 18 V Max. |
| Must release voltage | 1.2 V Min. |
| Вибростойкость | 10 to 55 Hz, double amplitude 1.5 mm |
| Примечание | 24VDC 10A SPST-NO |
| Макс. сопротивление контакта | 100 mΩ |
| Power consumption class | F: Class F |
| Surge withstand voltage | 6 kV (1.2/50 us) |
| Тип упаковки | Palette (палетта) |
| Coil temperature rise max | 70 K (at rated coil voltage) |
| Мин. сопротивление изоляции | 1000 MΩ (at 500 Vdc) |
| Удар функц. | 98 m/s² |
| Nominal coil voltage options | 3V, 5V, 6V, 9V, 12V, 18V, 24V, 48V |
| Ударопрочность разрушающая | 980 m/s² |
| Описание (англ.) | Power Relay 24VDC, 8A, SPST-NO, Sensitive |
| Electrical life 10a 250vac 40c | 1 x 10^5 OPS |
| Electrical life 10a 250vac 85c | 5 x 10^4 OPS |
| Electrical life tv5 120vac 40c | 2.5 x 10^4 OPS |
| Диэл. прочность катушка-контакт | 4000 VAC (1 min) |
| Эл. прочность между контактами | 1000 VAC (1 min) |
