Фильтр согласующий (коэфф. 1:1, с POE IEEE 802.3) для 1000Base-T Gigabit, температ. диап. от - 40 до + 85 град.C, корпус SOIC-24 (шаг 1.27 мм, с открытым низом) на плату, до 57В (DC)/1А, , усредн. мощн. 25.5ВА, упак. на ленте (tape on reel)
У поставщика
У поставщиков
555 шт.
Норм. уп.: 100
Цены поставщиков
Склад 16
В наличии:517 шт.
Срок поставки: до недели
Норм. уп.: 1680
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 97,95 |
Склад 13
В наличии:38 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 93,33 |
| от 8 | 91,56 |
| от 15 | 89,13 |
| от 30 | 85,42 |
| от 59 | 80,13 |
Описание

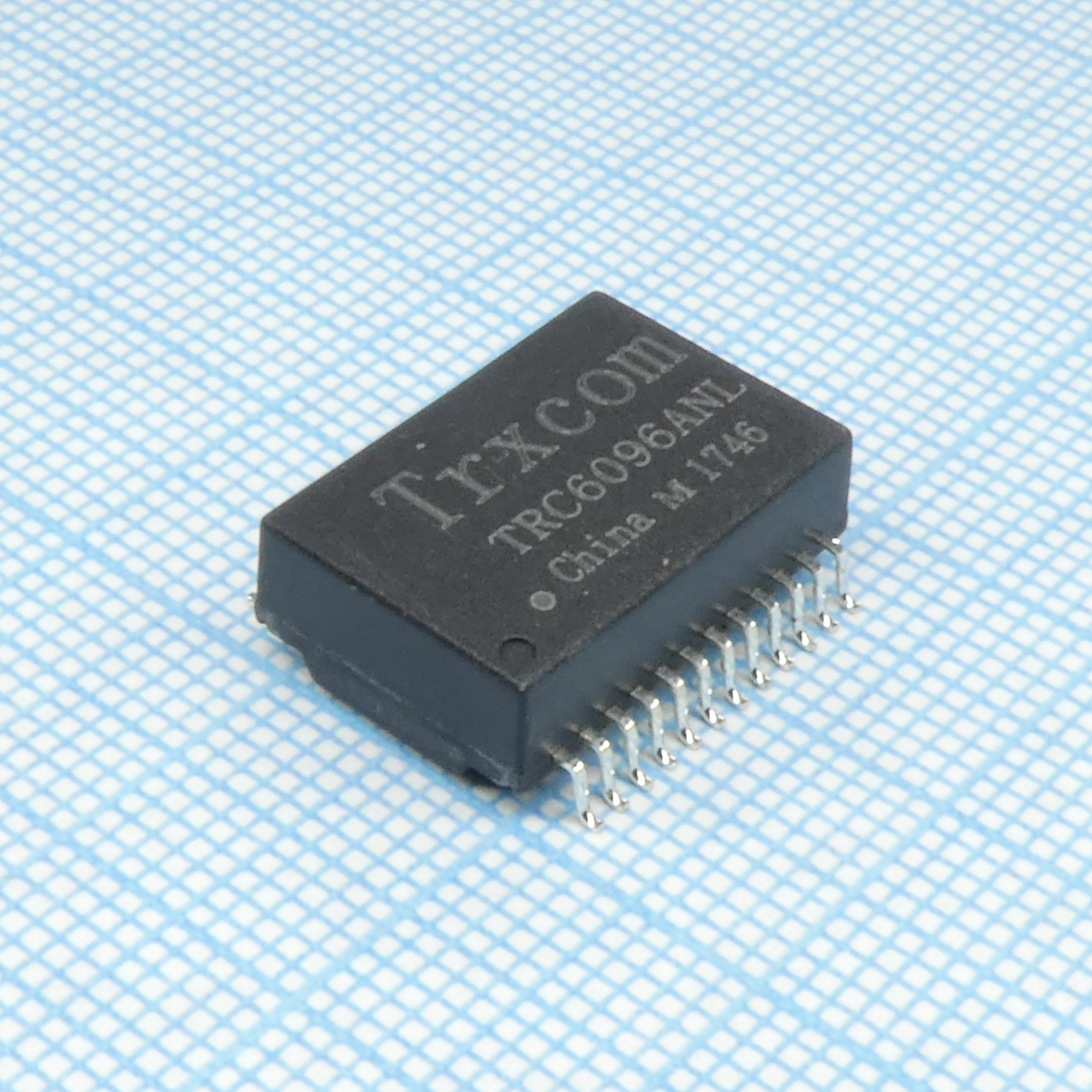

Фильтр согласующий TRC6096ANL от TRXCOM предназначен для применения в интерфейсах Gigabit Ethernet 1000Base-T. Устройство выполнено с коэффициентом трансформации 1:1 и поддерживает подачу питания Power over Ethernet (PoE) по стандарту IEEE 802.3. Компонент рассчитан на работу в расширенном температурном диапазоне от -40 до +85 °C и выпускается в компактном корпусе SOIC-24 для поверхностного монтажа.
Технические характеристики
| RoHS | RoHS compliant (suffix NL) |
| Мощность, Вт | 25,5 |
| Скорость | 1000Base-TX |
| Ток, А | 1 |
| Корпус | SMT |
| Напряжение, В | 57 |
| Тип монтажа | SMD |
| Упаковка | tape on reel |
| Размеры | Ширина: 16.00mm; Высота: 12.20mm; Длина: 17.60mm; Pad count: 24 x 1.14mm; Pad pitch: 1.27mm |
| Применение | ETHERNET (With PoE) |
| Описание | Single port 1000M Gigabit Magnetic Module for PoE application |
| Артикул | TRC6096ANL |
| Конструкция | Open Frame |
| Poe standard | IEEE 802.3at |
| Solder rating | 250°C peak |
| Cores per port | 4 |
| Turns ratio rx | 1CT:1CT |
| Turns ratio tx | 1CT:1CT |
| Configuration rx | T,C |
| Configuration tx | T,C |
| Numbers of ports | Single Ports |
| Ul certification | E321120 |
| Темп. диапазон | -40°C to +85°C |
| Numbers of lines chokes | 2 |
