Документация
Катушка: 5 В 0,20 Вт 125 Ом Контакты: 1 переключающий 3 А 240 В перем. Материал: Ag Габариты 15,7х10,4х11,7 мм
У поставщика
ПроизводительTai Shing
У поставщиков
625 шт.
Норм. уп.: 100
Цены поставщиков
Склад 13
В наличии:625 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 14 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 50,54 |
| от 25 | 49,44 |
| от 49 | 47,93 |
| от 100 | 45,84 |
| от 200 | 43,46 |
Описание

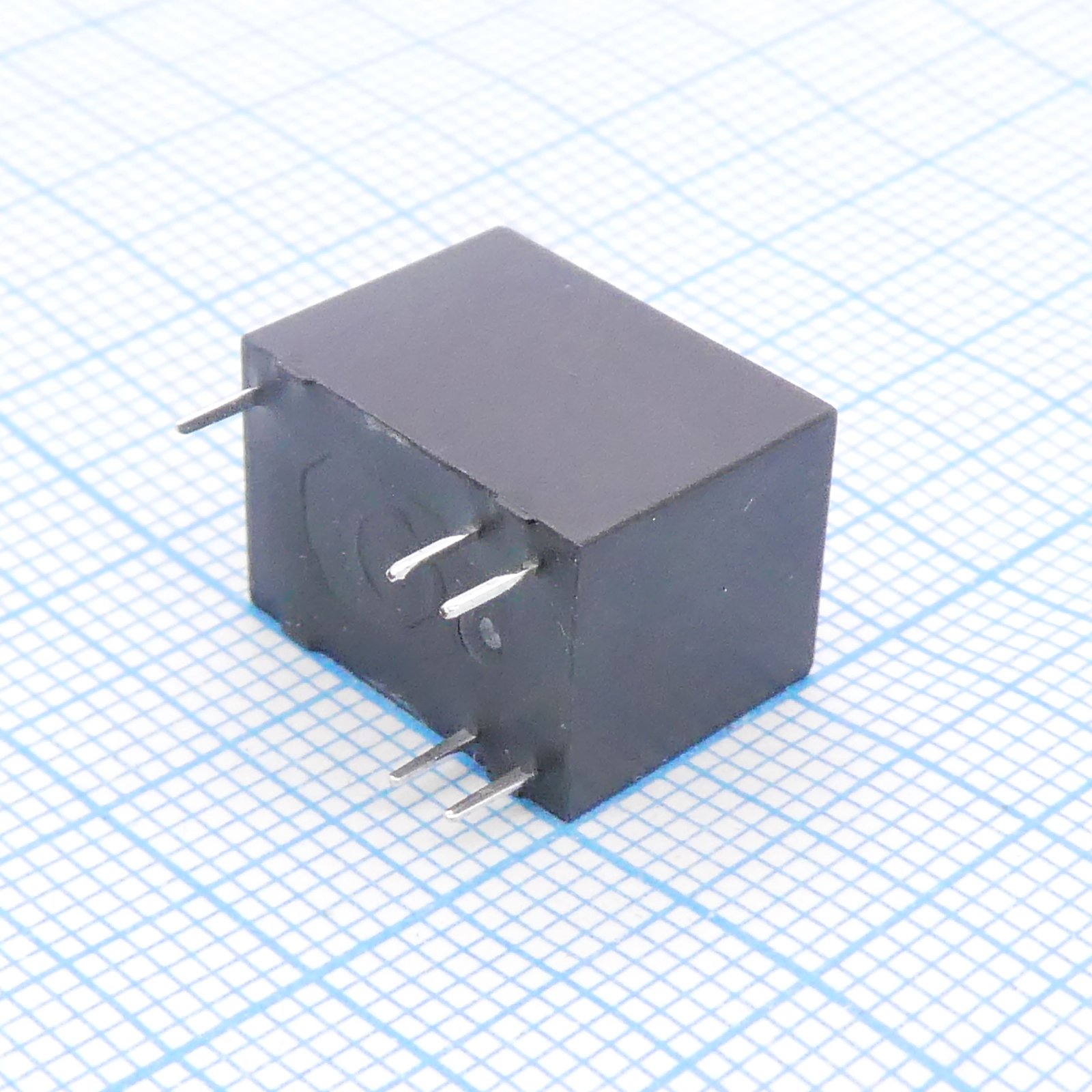

Реле сигнальное Tai Shing TRB1S-5VDC-SA-CL с катушкой на 5 В постоянного тока. Коммутирует нагрузку до 3 А при напряжении 240 В переменного тока, имеет одну переключающую группу контактов (SPDT) на основе серебра. Компактный корпус 15,7х10,4х11,7 мм подходит для монтажа в плотном монтаже. Применяется в промышленной автоматике и бытовой электронике для коммутации сигнальных цепей.
Технические характеристики
| Тип | Subminiature Telecom Relay |
| Серия | TRB1/TRB1S |
| Вес | Abt. 3.5g |
| Корпус | Sealed Type |
| Тип монтажа | THT |
| Вибрация | 10 to 55Hz Single Amplitude 1.5mm |
| Размеры | 15.7 x 10.4 x 11.7 mm |
| Время отпускания | 5msec Max. |
| Operation time | 5msec Max. |
| Соотв. RoHS | Да |
| Сопр. катушки | 125Ω ±10% |
| Стандарт безопасности | UL, cUL recognized (E156521) |
| Shock endurance | 490m/s² |
| Coil sensitivity | abt. 0.2W |
| Материал контакта | Silver Alloy with Gold Plated |
| Сопр. контакта | 100mΩ Max. (at 6VDC 1A) |
| Раб. влажность | 40% to 85% RH |
| Расположение контактов | 1 FORM C (SPDT) |
| Coil nominal current | 40mA |
| Coil nominal voltage | 5VDC |
| Coil pull in voltage | 75% Max. |
| Примечание | 5VDC 3A SPDT |
| Coil drop out voltage | 10% Min. |
| Coil terminal arrange | Separate in two side |
| Сопр. изоляции | 100MΩ Min. (at 500VDC) |
| Max allowable current | 3A |
| Max allowable voltage | 240VAC, 60VDC |
| Раб. температура | -30°C to +85°C |
| Shock error operation | 98m/s² |
| Coil power consumption | 0.2W |
| Rated carrying current | 3A |
| Тип упаковки | Palette (палетта) |
| Max allowable power force | 360VA, 90W |
| Coil max allowable voltage | 110% |
| Life expectancy electrical | 1 × 10^5 ops. Min. (at rated coil voltage) |
| Life expectancy mechanical | 1 × 10^7 ops. Min. (no load) |
| Max switching electrically | 30 operation/min |
| Max switching mechanically | 300 operation/min |
| Описание (англ.) | сигнальное 5VDC |
| Contact rating resistive load | 3A/120VAC, 3A/24VDC |
| Диэл. прочность катушка-контакт | 1000VAC 50/60Hz (1 minute) |
| Эл. прочность между контактами | 500VAC 50/60Hz (1 minute) |
