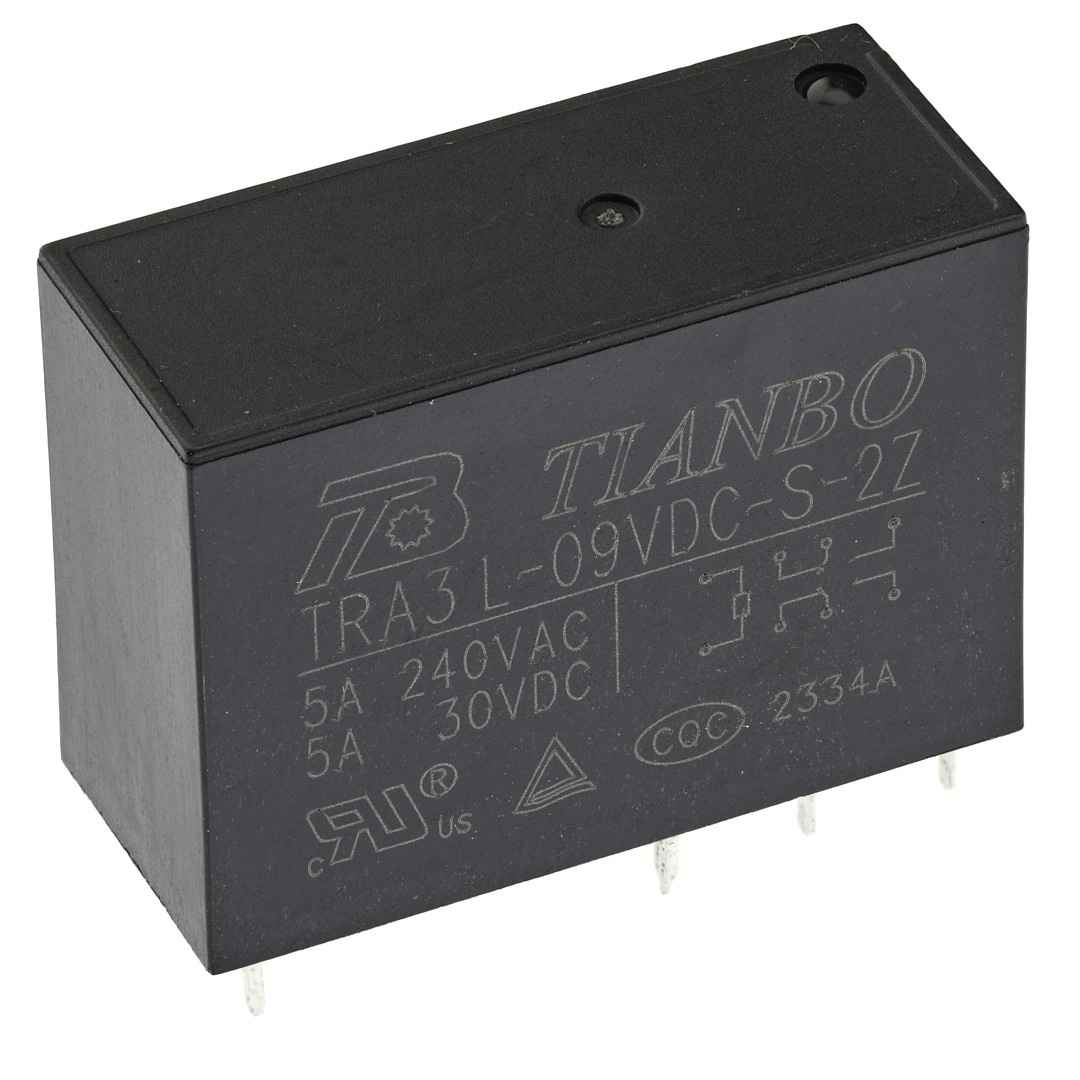

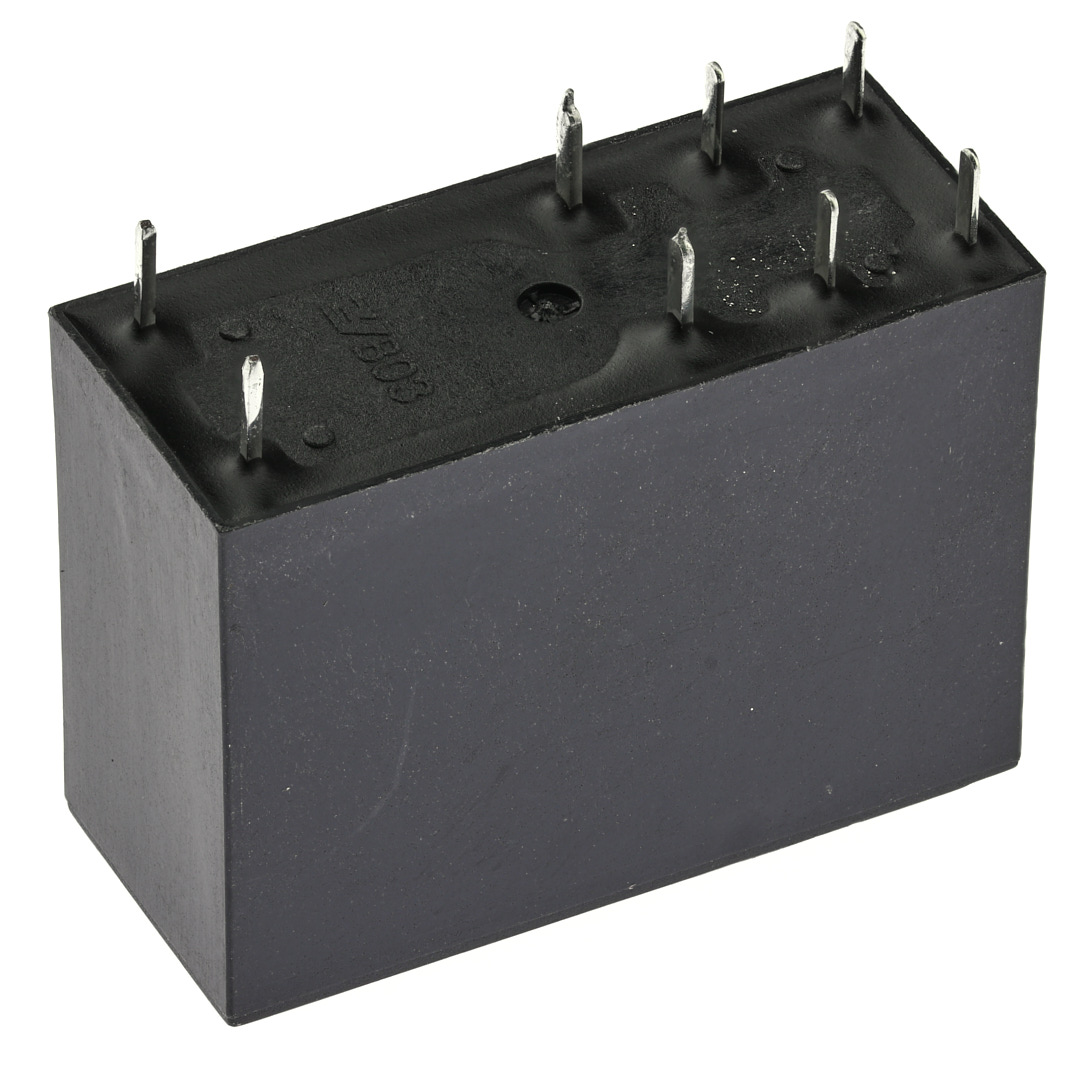

Реле TRA3-L-9VDC-S-2Z
В наличии
На своём складе
160 шт.
Норм. уп.: 25
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 52,51 |
Описание
Реле электромагнитное TRA3-L-9VDC-S-2Z от Tianbo Relay — моностабильное реле для монтажа в отверстия на плату. Катушка на 9 В постоянного тока с потреблением 0,54 Вт, контакты 2C (две переключающие группы) коммутируют ток до 5 А при напряжении до 240 В переменного тока. Изоляция между цепями — 5000 В, рабочий диапазон температур от -40 до +85 °C. Применяется в промышленной автоматике и системах управления.
Технические характеристики
| Тип | Реле электромагнитное |
| AC/DC | DC |
| Ширина | 13 |
| Высота | 20.6 |
| Изоляция | 5000 |
| Длина | 29.4 |
| Серия | TRA3 |
| Отрасль | силовое реле |
| Магнитный | Моностабильная |
| Монтаж (доп.) | в отверстия на плату |
| Напр. катушки | 9 |
| Схема соед. | 2C |
| Мощн. упр. | 0.54 |
| Рабочая температура | -40…+85 °C |
| Ток макс., А | 5 |
| Макс. напряжение | 30 |
| Макс. AC напр. | 240 |
| Время отпускания, мс | 10 |
| Время срабатывания, мс | 20 |
| Герметизация | герметичное |
| Конфигурация контактов | 2C |
| Макс. коммутируемая мощность DC, Вт | 240 |
| Макс. коммутируемая мощность, В·А | 1250 |
| Материал контакта | сплав серебра |
| Мех. ресурс | 10000000 |
| Мощность катушки, Вт | 0,54 |
| Мощность, Вт | 0,54 |
| Напряжение катушки, В | 9 |
| Напряжение контактов AC, В | 240 |
| Напряжение контактов DC, В | 30 |
| Напряжение отпускания, В | 0,45 |
| Напряжение срабатывания, В | 7,2 |
| Размеры мм | 29×12.7×20.4 |
| Сопротивление изоляции, МОм | 100 |
| Сопротивление катушки, Ом | 150 |
| Сопротивление контакта, мОм | 100 |
| Тип катушки | DC |
| Тип монтажа | Выводной |
| Ток катушки, мА | 60 |
| Ток контактов, А | 5 |
| Форма контакта | 2C |
| Электрический ресурс | 100000 |
| Электропрочность катушка–контакты, В | 5000 |
