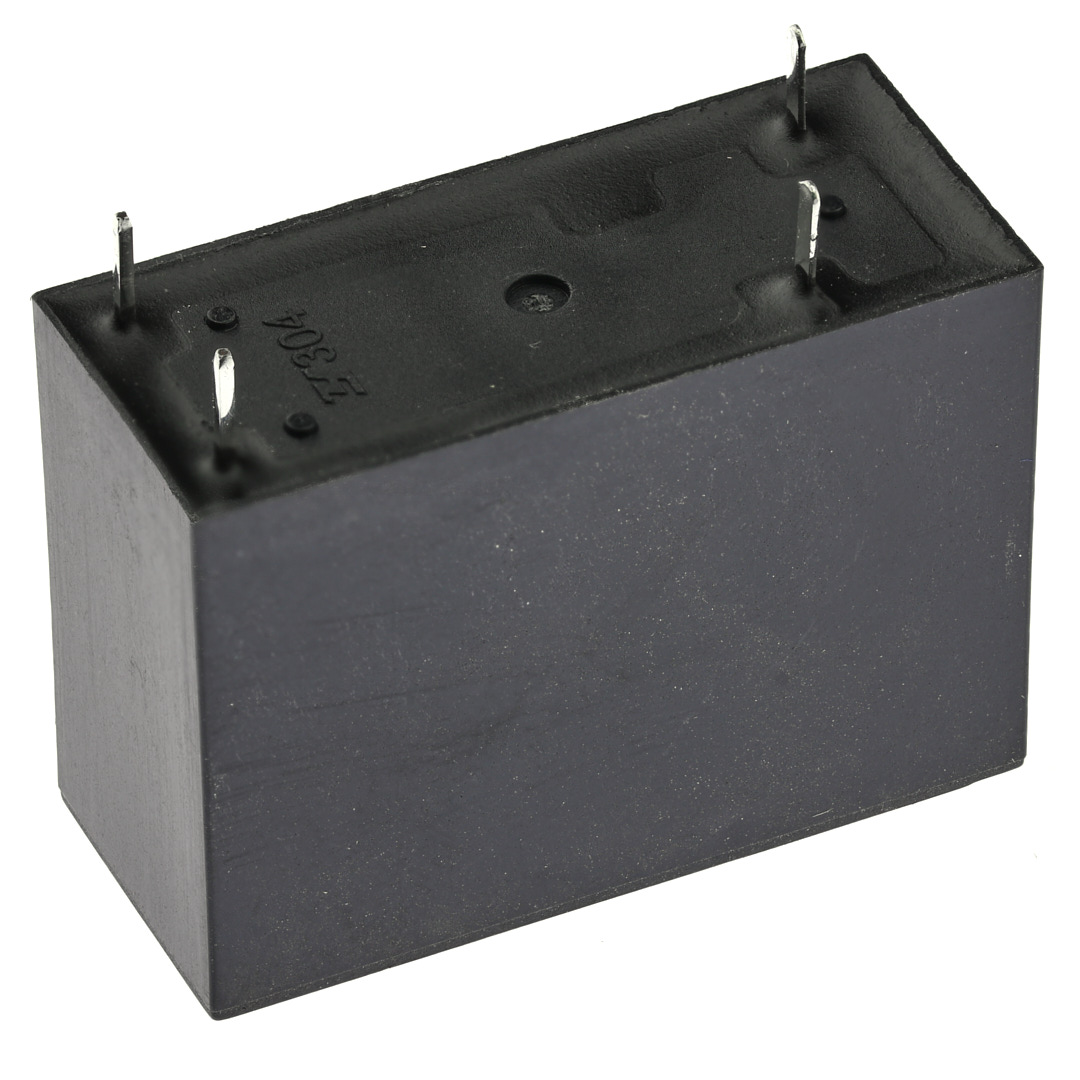

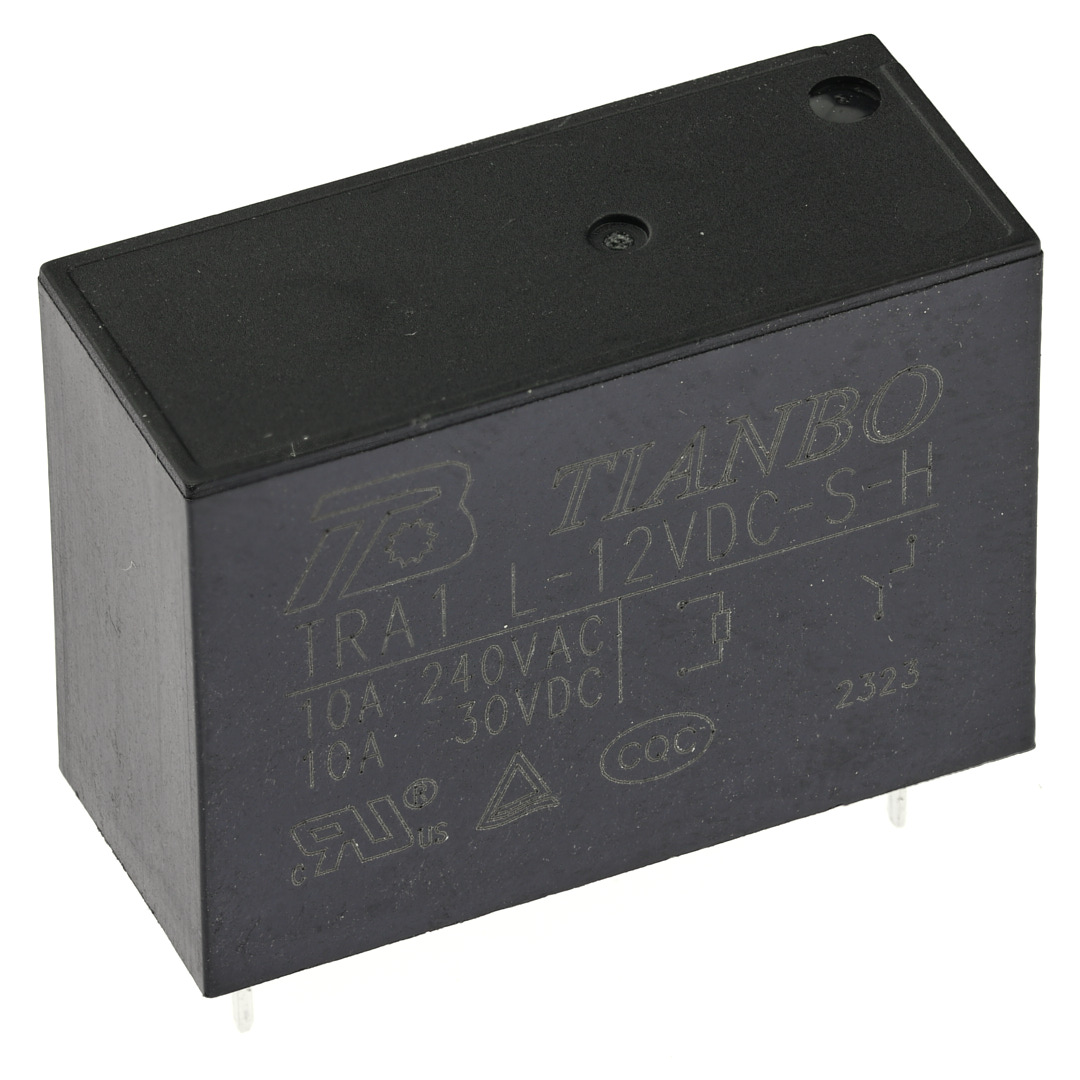

Реле TRA1-L-12VDC-S-H
В наличии
На своём складе
208 шт.
Норм. уп.: 25
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 10 | 50,00 |
| от 20 | 48,60 |
| от 40 | 47,20 |
| от 80 | 46,15 |
Описание
Реле электромагнитное Tianbo Relay серии TRA1 на 12 В постоянного тока. Коммутирует нагрузку до 10 А при напряжении до 240 В переменного или 30 В постоянного тока. Моностабильное, для монтажа в отверстия на плату, с усиленной изоляцией 5000 В. Применяется в промышленной автоматике и блоках питания.
Технические характеристики
| Тип | Реле электромагнитное |
| AC/DC | DC |
| Ширина | 13 |
| Высота | 20.6 |
| Изоляция | 5000 |
| Длина | 29.4 |
| Серия | TRA1 |
| Отрасль | силовое реле |
| Магнитный | Моностабильная |
| Монтаж (доп.) | в отверстия на плату |
| Напр. катушки | 12 |
| Схема соед. | 1A |
| Мощн. упр. | 0.54 |
| Рабочая температура | -40…+85 °C |
| Ток макс., А | 10 |
| Макс. напряжение | 30 |
| Макс. AC напр. | 240 |
| Время отпускания, мс | 10 |
| Время срабатывания, мс | 20 |
| Герметизация | герметичное |
| Конфигурация контактов | 1A |
| Макс. коммутируемая мощность DC, Вт | 300 |
| Макс. коммутируемая мощность, В·А | 2500 |
| Макс. напряжение катушки, В | 20,4 |
| Материал контакта | сплав серебра |
| Мех. ресурс | 10000000 |
| Мощность катушки, Вт | 0,54 |
| Мощность, Вт | 0,54 |
| Напряжение катушки, В | 12 |
| Напряжение контактов AC, В | 240 |
| Напряжение контактов DC, В | 30 |
| Напряжение отпускания, В | 0,6 |
| Напряжение срабатывания, В | 9,6 |
| Размеры мм | 29×20.4×12.7 |
| Сопротивление изоляции, МОм | 100 |
| Сопротивление катушки, Ом | 270 |
| Сопротивление контакта, мОм | 100 |
| Тип катушки | DC |
| Тип монтажа | Выводной |
| Ток катушки, мА | 45 |
| Ток контактов, А | 10 |
| Форма контакта | 1A |
| Электрический ресурс | 100000 |
| Электропрочность катушка–контакты, В | 5000 |
