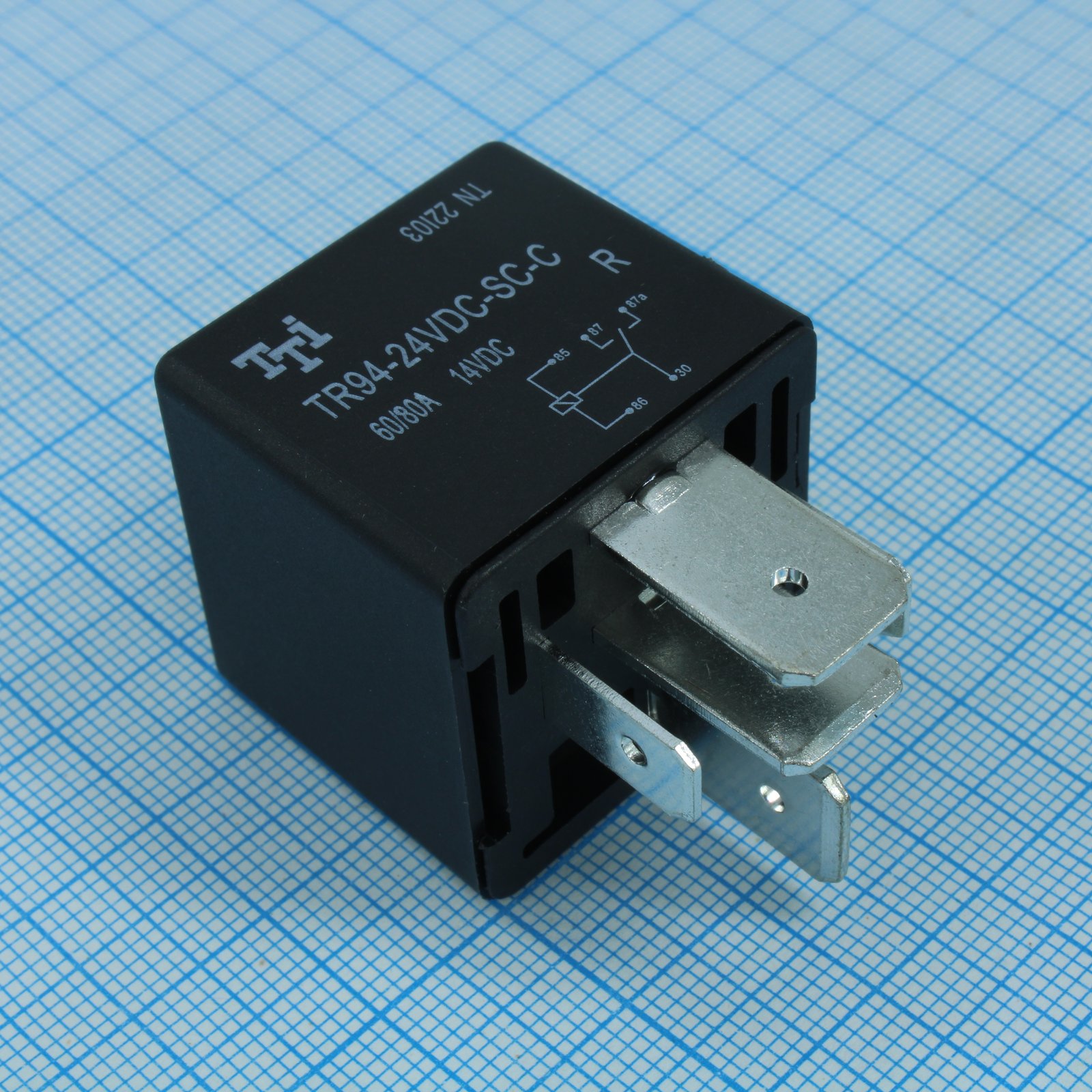

Реле 1пер. 24VDC / 80A, 14VDC TR94-24VDC-SC-C-R
У поставщика
ПроизводительTai Shing
У поставщиков
358 шт.
Норм. уп.: 400
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт201,87 ₽
Сумма807,48 ₽
+ доплата 490,00 ₽
В наличии358 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 4 штюрлицам и ИП
от 5 — 198,62 ₽ (−2%)
Заказ со склада «Склад 13» с этой позицией — 807,48 ₽. До заказа без доплаты не хватает 16 492,52 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
4 шт · Склад 13 · 807,48 ₽
Описание
Реле Tai Shing TR94-24VDC-SC-C-R с одной переключающей группой контактов рассчитано на управление напряжением 24 В постоянного тока. Коммутирует нагрузку до 80 А при 14 В DC, в стандартном исполнении — 30 А. Подходит для мощных цепей в промышленной автоматике и автомобильной электронике.
Технические характеристики
| Вес | 45g approx |
| Корпус | Plug-in terminals with ISO socket |
| Тип монтажа | Plug-in / Socket |
| Cover type | Bracket cover type |
| Размеры | See datasheet (unit mm) |
| Применение | Direct connection with cell motors, transmission, anti-locking brake system, compressor, light starter, horn |
| Ток катушки | 75mA |
| Напряжение катушки | 24VDC |
| Форма контакта | 1FormC (SPDT) |
| Время отпускания | 10ms Max (with diode inside: 20ms max) |
| Тип клеммы | Solder lug/Plug-in type |
| Operation time | 10мс макс |
| Соотв. RoHS | Да |
| Сопр. катушки | 320Ω ±10% |
| Электрический ресурс | 10 x 10^4 operations |
| Мех. ресурс | 10 x 10^6 operations |
| Напряжение втягивания | 75% Max of nominal voltage |
| Ударная стойкость | 100G Min |
| Материал контакта | AgSnIn |
| Напряжение отключения | 5% Min of nominal voltage |
| Max make current | 120A |
| Номинал контакта NC | 60A 14VDC |
| Номинал контакта NO | 80A 14VDC |
| Max break current | 80A |
| Сопр. контакта | 100mΩ Max |
| Раб. влажность | 80% RH at 40°C |
| Макс. коммутируемая мощность | 70-500W DC |
| Виброустойчивость | 10 to 55Hz, Double Amplitude 1.5mm |
| Макс. ток нагрузки | 80A |
| Примечание | 24VDC 30A SPDT |
| Coil temperature rise | 60°C Max at rated coil voltage |
| Сопр. изоляции | 100MΩ Min (500VDC) |
| Макс. коммутируемое напряжение | 75VDC |
| Раб. температура | -30°C to +80°C |
| Shock error operation | 10G Min |
| Потребляемая мощность катушки | 1.8W |
| Тип упаковки | Коробка с паллетами |
| Vibration error operation | 10 to 55Hz, Double Amplitude 1.5mm |
| Max allowable coil voltage | 130% of nominal voltage for short time carrying |
| Диэл. прочность катушка-контакт | 500VAC 50/60Hz (1 minute) |
| Макс. частота переключения | 30 operations/min |
| Макс. мех. частота | 300 operations/min |
| Эл. прочность между контактами | 500VAC 50/60Hz (1 minute) |
