TR91-110VAC-SC-A, реле 110/20A 240VAC
У поставщика
ПроизводительTTI
У поставщиков
44 шт.
Норм. уп.: 10
Цены поставщиков
Склад 12
В наличии:44 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 1000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 476,10 |
| от 10 | 237,22 |
Описание

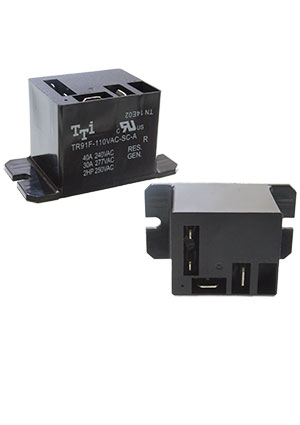

Реле TTI TR91-110VAC-SC-A — мощное электромеханическое реле для коммутации цепей переменного тока. Рассчитано на коммутацию тока до 40 А при напряжении 240 В AC, катушка управления на 110 В AC потребляет около 2 ВА. Выпускается в открытом исполнении для монтажа на печатную плату (THT), опционально доступны версии с защитной крышкой или герметичным корпусом. Подходит для силовой коммутации в системах управления отоплением, вентиляцией, кондиционерами и бытовой техникой.
Технические характеристики
| RoHS | Available (add suffix R for RoHS compliant) |
| Вес | abt. 33grs |
| Корпус | Open-frame relay, with snap-on dust cover or immersion cleanable plastic sealed case |
| Drilling | See datasheet drilling drawing (unit: mm) |
| Тип монтажа | PCB Mount (THT) |
| Структура | S: Washable Type, F: Flux Free Type |
| Мощность катушки | abt. 2.0VA |
| Размеры | See datasheet dimension drawing (unit: mm) |
| Описание | TR91-110VAC-SC-A, relay 110/20A 240VAC |
| Артикул | TR91-110VAC-SC-A |
| Применение | Power switching, Electrical Heater, Ventilator, Air conditioning, Refrigerating, Automobile, Household Appliance |
| Ток катушки | 19mA |
| Напряжение катушки | 110VAC |
| Время отпускания | AC: 15msec Max |
| Сертификаты | UL & cUL recognized, E156406 |
| Номин. контакта | Ul cur 1form a: 40A 240VAC, 30A 30VDC; Switching power max: 7200VA/1100W; Макс. коммутируемый ток: 40A; Switching voltage max: 250VAC/30VDC |
| Operation time | AC: 20msec Max |
| Wiring diagram | See datasheet wiring diagram |
| Сопр. катушки | 2360Ω ±10% |
| Напряжение втягивания | 75% Max of nominal voltage |
| Shock endurance | 1000m/sec² (abt. 100g's) |
| Материал контакта | AgCdO (B) or AgSnIn (C, for RoHS) |
| Напряжение отключения | 30% Max of nominal voltage |
| Класс изоляции | UL class B or class F (depends on option) |
| Сопр. контакта | 100mΩ Max |
| Раб. влажность | 45% to 80% RH |
| Расположение контактов | 1 Form A (SPST-NO) |
| Темп. хранения | -55°C to +155°C |
| Vibration endurance | 10 to 55Hz, Double Amplitude 1.5mm |
| Coil temperature rise | 60deg Max |
| Сопр. изоляции | 1000MΩ Min (500VDC) |
| Max allowable voltage | 110% of nominal voltage |
| Shock error operation | 100m/sec² (abt. 10g's) |
| Terminal classification | Nil: PCB Mount, F: Bracketed Cover |
| Vibration error operation | 10 to 55Hz, Double Amplitude 1.5mm |
| Life expectancy electrical | 1×10⁵ operations |
| Life expectancy mechanical | 1×10⁷ operations |
| Темп. окр. среды | -55°C to +85°C |
| Max on off switching electrical | 30 operations/min |
| Max on off switching mechanical | 300 operations/min |
| Эл. прочность между контактами | 1500VAC |
| Dielectric strength between coil and contact | 1500VAC 50/60Hz (1 minute) |
