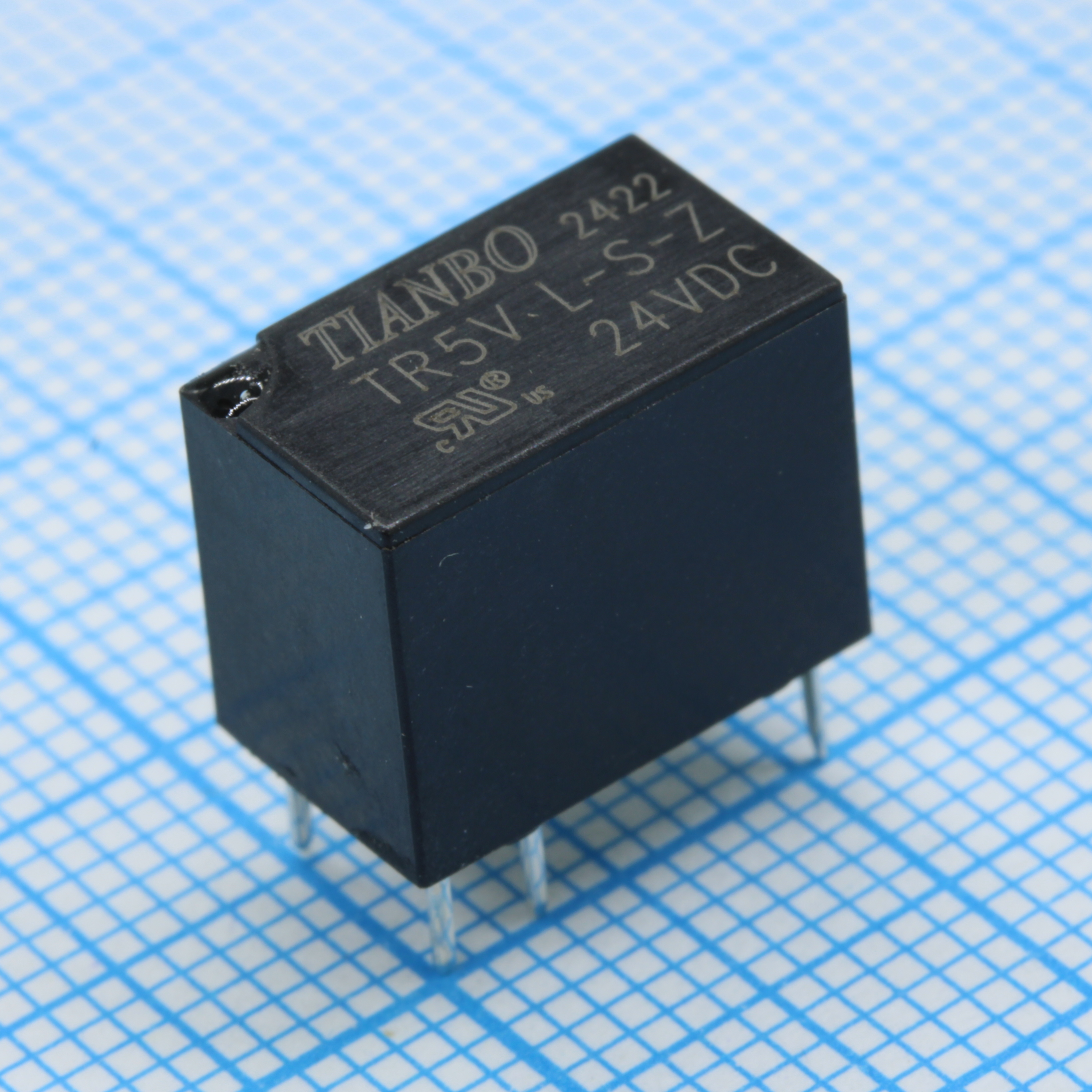

Реле электромагнитное TR5V-L-24VDC-S-Z
У поставщика
ПроизводительTIANBO
КатегорияРеле электромагнитное
У поставщиков
406 шт.
Норм. уп.: 20
Цены поставщиков
Склад 13
В наличии:400 шт
Срок поставки: до недели
Норм. уп.: 20
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 69,37 |
| от 40 | 63,96 |
| от 80 | 59,56 |
| от 140 | 56,25 |
| от 280 | 53,77 |
Склад 39
В наличии:6 шт.
Срок поставки: до недели
Норм. уп.: 20
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 61,03 |
| от 68 | 55,96 |
| от 115 | 53,11 |
| от 191 | 50,85 |
| от 320 | 49,14 |
Описание
Реле электромагнитное TIANBO TR5V-L-24VDC-S-Z на 24 В постоянного тока. Коммутирует нагрузку до 1 А при мощности 120 ВА/30 Вт и имеет одну переключающую группу контактов (1CO). Герметичное исполнение защищает от пыли и влаги. Применяется в промышленной автоматике и системах управления.
Технические характеристики
| Тип | electromagnetic relay |
| Мощность, Вт | 120 |
| Герметичность | Да |
| Вес | 2.2g approx |
| Ток, А | 1 А |
| Корпус | герметичное исполнение |
| Напряжение, В | 24 В |
| Особенности | 1 form A and 1 form C contact arrangement, Low coil power requirement for IC compatibility, Terminals arranged on grid pattern, Designed for compact, high density mounting |
| Влажность | 35%-85%RH |
| Тип монтажа | Выводной |
| Компонент | TR5V-L-24VDC-S-Z |
| Мощность катушки | 0.2W |
| Применение | thermostat, modem, computer peripherals, video recording, security applications |
| Форма контакта | 1C |
| Время срабатывания | 4ms max |
| Время отпускания | 3ms max |
| Номин. контакта | 2A 120VAC / 2A 24VDC |
| Сопр. катушки | 2880Ω ±10% at 20°C |
| Стандарт безопасности | UL:E173485 |
| Материал контакта | AgNi+Au |
| Темп. диапазон | -25°C to +55°C |
| Сопр. контакта | 100mΩ max at 6VDC 1A |
| Макс. рабочее напряжение | 18VDC |
| Макс. коммутируемая мощность | 240VA / 48W |
| Мин. напряжение отпускания | 2.4VDC |
| Nominal coil voltage | 24VDC |
| Terminal arrangement | grid pattern |
| Вибростойкость | 10-55Hz, double amplitude 2.0mm |
| Конфигурация контактов | 1CO |
| Сопр. изоляции | 1000MΩ min at 500VDC |
| Макс. коммутируемый ток | 2A |
| Макс. коммутируемое напряжение | 120VAC / 60VDC |
| Max applicable voltage | 31.2VDC |
| Удар без поврежд. | 100G |
| Life expectancy electrical | 100,000 operations at 30 operations/minute |
| Life expectancy mechanical | 10,000,000 operations |
| Удар при работе | 10G |
| Dielectric strength contact coil | 1000VAC for one minute |
| Эл. прочность разомкнутых контактов | 400VAC for one minute |
| Напряжение катушки, В | 24 |
| Ток контактов, А | 1 |
