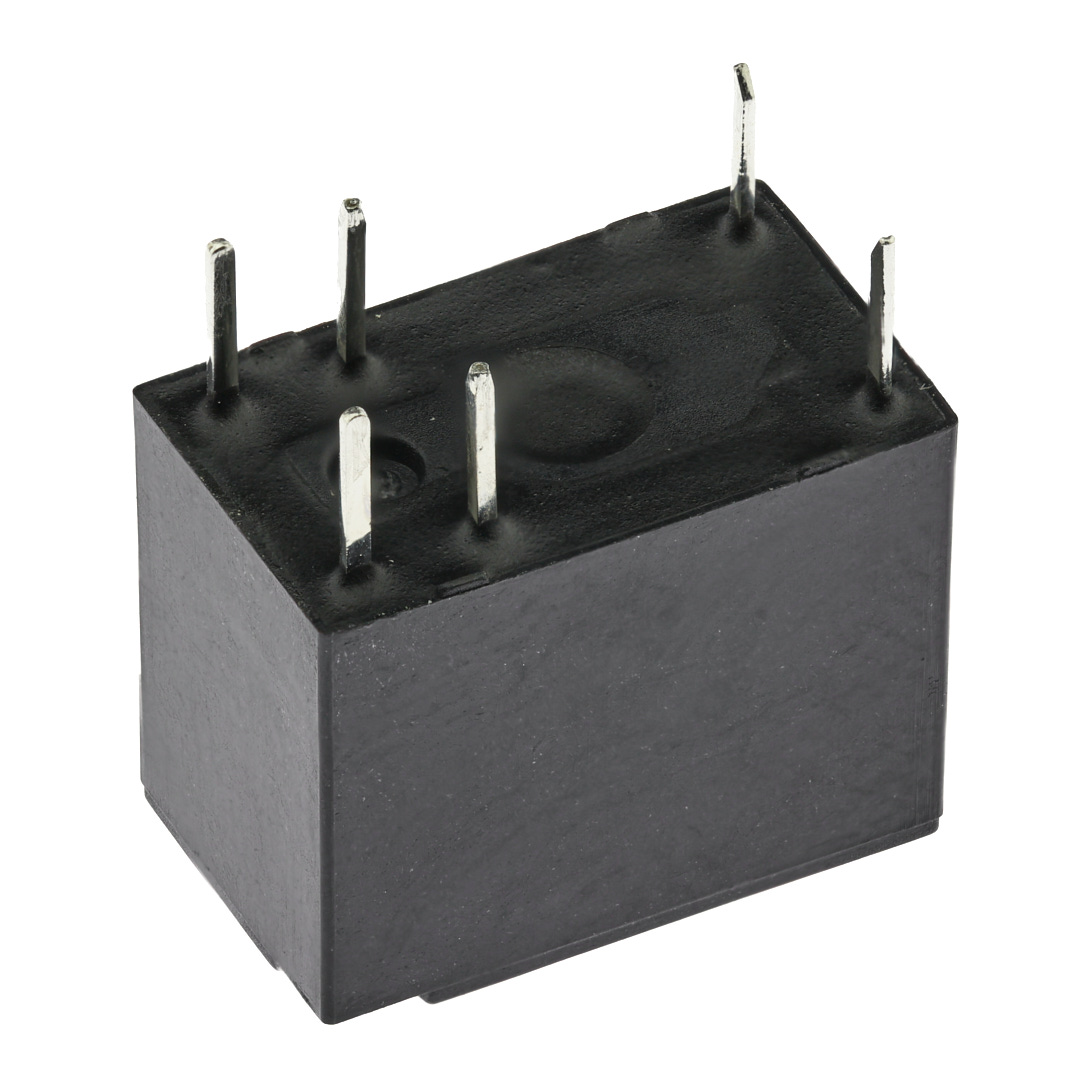

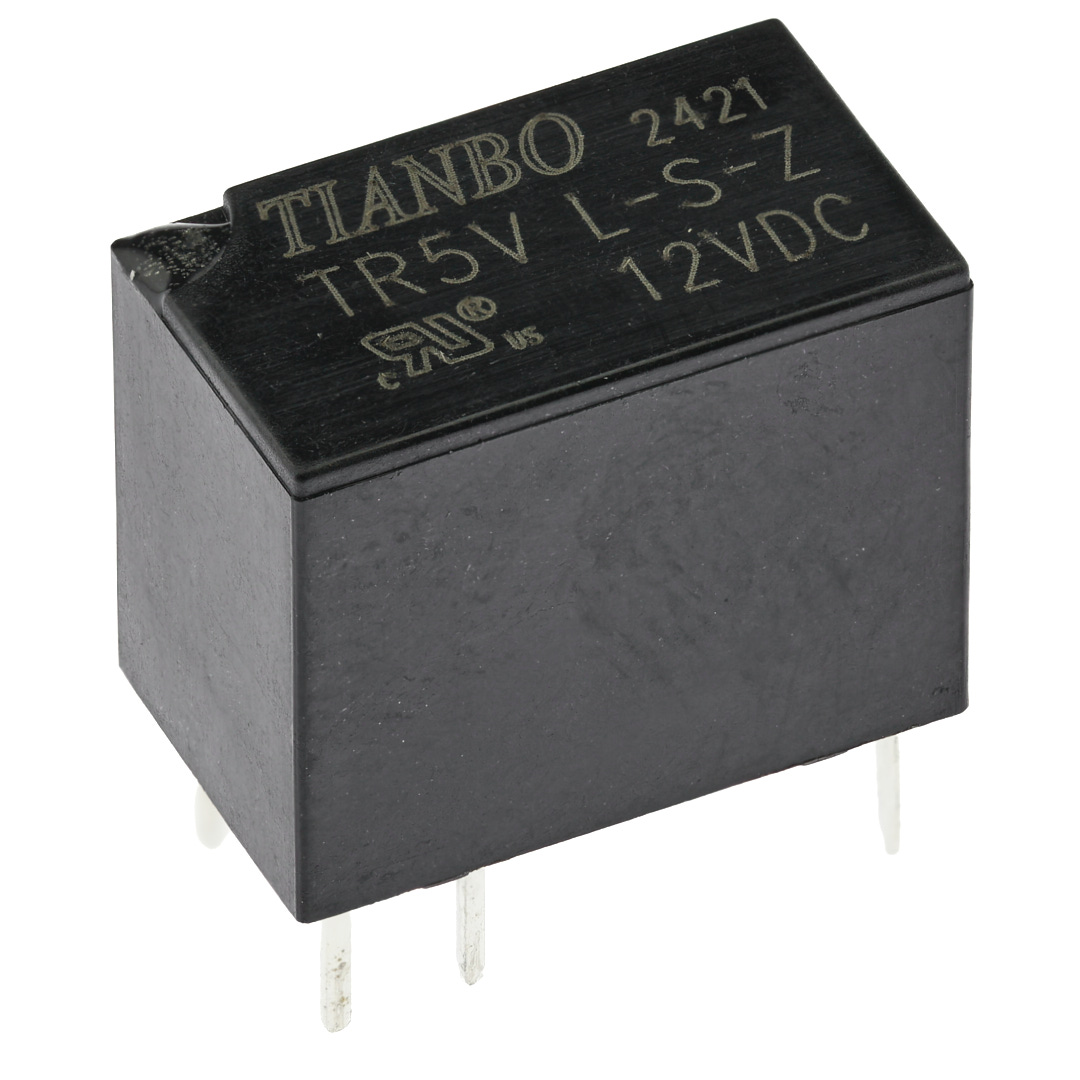

Реле TR5V-L-12VDC-S-Z
В наличии
На своём складе
53 шт.
Норм. уп.: 20
У поставщиков
864 шт.
Норм. уп.: 20
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 10 | 37,09 |
| от 20 | 36,05 |
| от 40 | 35,02 |
| от 80 | 34,24 |
Цены поставщиков
Склад 2
В наличии:864 шт
Срок поставки: до 2 недель
Норм. уп.: 20
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 10 | 37,09 |
| от 20 | 36,05 |
| от 40 | 35,02 |
| от 80 | 34,24 |
Описание
Электромагнитное реле Tianbo Relay серии TR5V на 12 В постоянного тока. Коммутирует нагрузку до 1 А при напряжении до 24 В, мощность управления — 0,2 Вт. Выполнено в герметичном корпусе для монтажа в отверстия на плату. Применяется в телекоммуникационном оборудовании и промышленной автоматике.
Технические характеристики
| Тип | Реле электромагнитное |
| AC/DC | DC |
| Мощность, Вт | 120 |
| Ширина | 7.4 |
| Высота | 10 |
| Изоляция | 1000 |
| Длина | 12.4 |
| Серия | TR5V |
| Ток, А | 1 А |
| Корпус | герметичное исполнение |
| Напряжение, В | 12 В |
| Отрасль | Telecom Relay |
| Магнитный | Моностабильная |
| Монтаж (доп.) | в отверстия на плату |
| Напр. катушки | 12 |
| Схема соед. | 1C |
| Мощн. упр. | 0.2 |
| Рабочая температура | -30…+85 °C |
| Ток макс., А | 1 |
| Макс. напряжение | 24 |
| Макс. AC напр. | 120 |
| Конфигурация контактов | 1CO |
| Время отпускания, мс | 3 |
| Время срабатывания, мс | 4 |
| Герметизация | герметичное |
| Макс. коммутируемая мощность DC, Вт | 30 |
| Макс. коммутируемая мощность, В·А | 120 |
| Макс. напряжение катушки, В | 15,6 |
| Материал контакта | Silver Alloy |
| Мех. ресурс | 10000000 |
| Мощность катушки, Вт | 0,2 |
| Напряжение катушки, В | 12 |
| Напряжение контактов AC, В | 120 |
| Напряжение контактов DC, В | 24 |
| Напряжение отпускания, В | 1,2 |
| Напряжение срабатывания, В | 9 |
| Размеры мм | 12.4×7.4×10 |
| Сопротивление изоляции, МОм | 1000 |
| Сопротивление катушки, Ом | 720 |
| Сопротивление контакта, мОм | 100 |
| Тип катушки | DC |
| Тип монтажа | Выводной |
| Ток катушки, мА | 16,7 |
| Ток контактов, А | 1 |
| Форма контакта | 1C |
| Электрический ресурс | 100000 |
| Электропрочность катушка–контакты, В | 1000 |
