РЧ-усилитель малошумящий 400....4000МГц питание 5В усиление 16.6дБ
У поставщика
ПроизводительQorvo
КатегорияМикросхемы
У поставщиков
870 шт.
Норм. уп.: 5
Цены поставщиков
Склад 13
В наличии:630 шт
Срок поставки: до недели
Норм. уп.: 2500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 460,02 |
| от 20 | 438,90 |
| от 40 | 424,75 |
| от 79 | 412,32 |
| от 158 | 403,91 |
Склад 12
В наличии:240 шт
Срок поставки: до недели
Норм. уп.: 5
Минимальная партия: 89 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 486,45 |
| от 5 | 343,62 |
| от 50 | 322,95 |
Описание

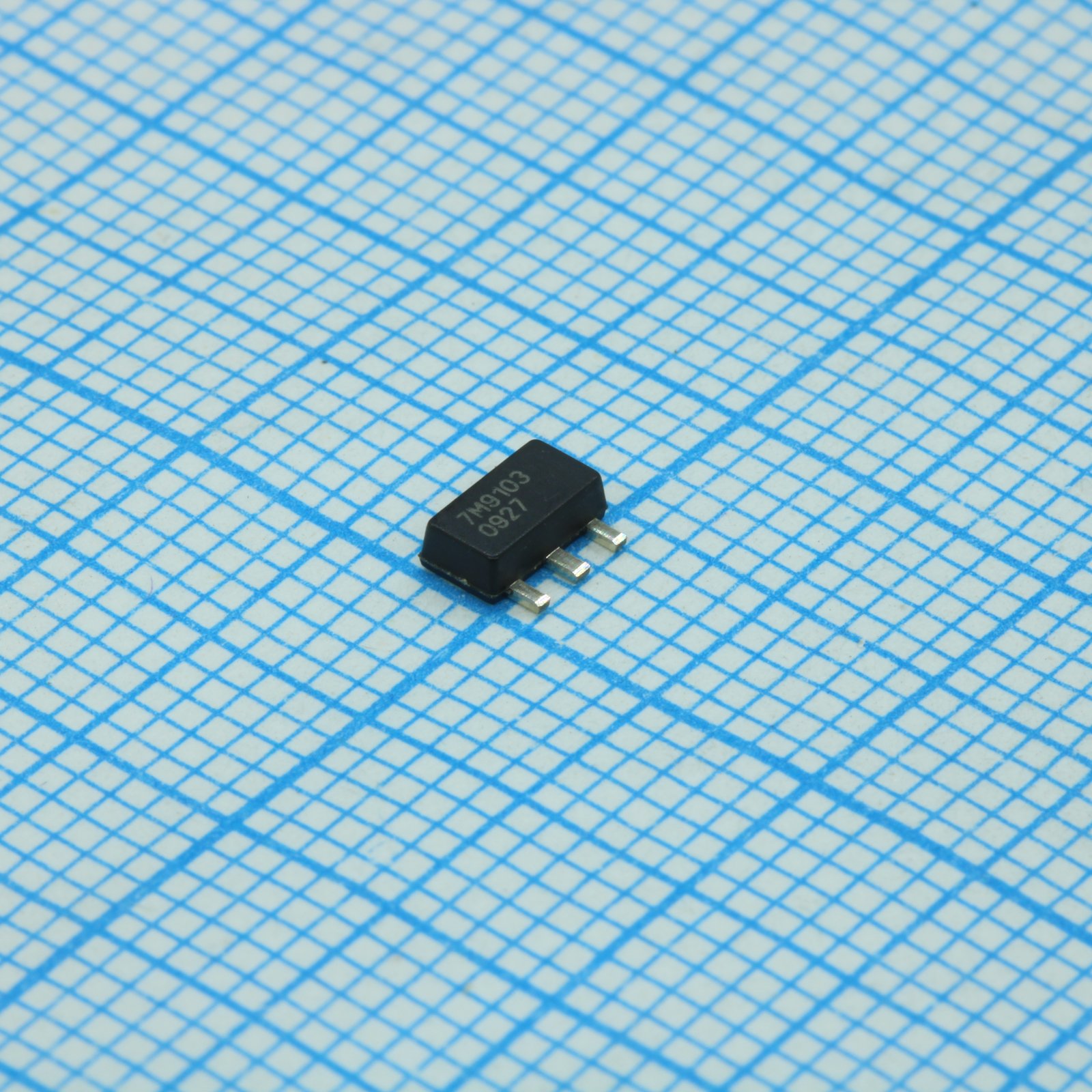

Малошумящий РЧ-усилитель от Qorvo. Работает в диапазоне 400–4000 МГц при питании 5 В, обеспечивает усиление 16,6 дБ и уровень шума 4,4 дБ. Выполнен в корпусе SOT-89 для поверхностного монтажа. Подходит для базовых станций, ретрансляторов и широкополосной связи.
Технические характеристики
| Aclr | -50dBc |
| Усиление | 16.6dB |
| Oip3 | +45dBm |
| P1db | +29.5dBm |
| КСВН | 10:1 |
| Корпус | SOT-89-3 |
| Gain max | 17.7dB |
| Gain min | 14.7dB |
| Тип монтажа | SMD |
| Oip3 min | +42.5dBm |
| P1db min | +28.5dBm |
| Размер катушки | 1000 pieces on 7" reel |
| Output ip3 | +45dBm |
| Технология | InGaP/GaAs HBT |
| Описание | 1W High Linearity Amplifier |
| Output p1db | +29.5dBm |
| Артикул | TQP7M9103 |
| Производитель | Qorvo |
| Коэффициент шума | 4.4dB |
| Защита от ЭСР | on-chip |
| Ток питания | 235mA |
| Напряжение питания | 5V |
| Тестовая частота | 2140MHz |
| Диап. частот | 400-4000MHz |
| Input return loss | 12dB |
| Ток покоя | 235mA |
| Output return loss | 15dB |
| Макс. напр. пит. | +5.25V |
| Тепловое сопротивление | 35.6°C/W |
| Wcdma output power | +20dBm |
| Макс. ток покоя | 260mA |
| Мин. ток покоя | 210mA |
| Rf input power cw max | +30dBm |
| Тепловое сопротивление JC | 35.6°C/W |
| Rf overdrive protection | internal |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | +170°C |
| Dc overvoltage protection | internal |
| Operational frequency max | 4000MHz |
| Operational frequency min | 400MHz |
| Диап. темп. хр. | -65 to +150°C |
| Absolute max device voltage | +8V |
| Диап. раб. темп. | -40 to +105°C |
| Описание (англ.) | RF Amplifier 400-4000MHZ 5VOLT GAIN 16.6DB NF 4.4DB |
| Operating case temperature max | +105°C |
| Operating case temperature min | -40°C |
