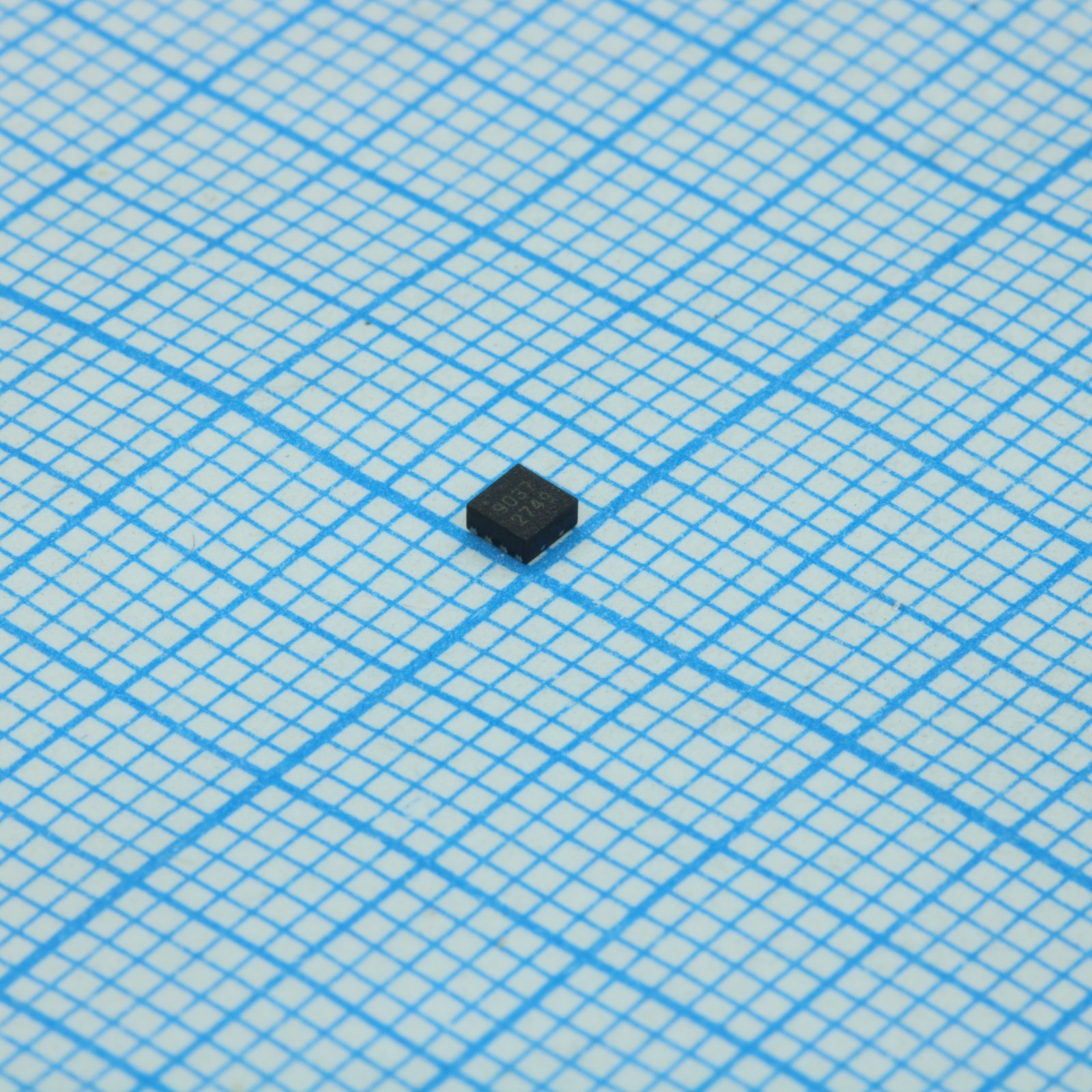

РЧ-усилитель малошумящий 1.5....2.7ГГц усиление 20дБ
У поставщика
ПроизводительQorvo
КатегорияМикросхемы
У поставщиков
1 874 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:1 624 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 217,82 |
| от 36 | 206,69 |
| от 72 | 199,24 |
| от 143 | 192,67 |
| от 286 | 188,24 |
Склад 38
В наличии:250 шт.
Срок поставки: до 7 дн.
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 170,22 |
Описание
Малошумящий РЧ-усилитель от Qorvo для диапазона 1,5–2,7 ГГц. Обеспечивает усиление 20 дБ с низким коэффициентом шума 0,4 дБ, выпускается в компактном корпусе DFN8 (2x2 мм). Подходит для приёмных трактов в системах связи и беспроводной передачи данных.
Технические характеристики
| Усиление | 20.0dB |
| Корпус | DFN8-(2x2) |
| Gain max | 21.5dB |
| Gain min | 18.5dB |
| Тип монтажа | SMD |
| Время спада | 340ns |
| Импеданс | 50 Ohm |
| Кол-во выводов | 8 |
| Размер катушки | 2500 pieces on 7" reel |
| Время нарастания | 116ns |
| Stability | Unconditionally Stable |
| Output ip3 | +35dBm |
| Active bias | Да |
| Описание | Ultra Low-Noise, High Linearity LNA |
| Output p1db | +20dBm |
| Артикул | TQP3M9037 |
| Vpd low max | 0.1V |
| Коэффициент шума | 0.40dB |
| Vpd high min | 0.55V |
| Output ip3 min | +32dBm |
| Соотв. RoHS | Да |
| Тестовая частота | 1950MHz |
| Current idd off | 4mA |
| Evaluation board | TQP3M9037-PCB |
| Noise figure max | 0.65dB |
| On chip matching | Да |
| Shutdown control | Да |
| Input return loss | 10dB |
| Current idd on max | 90mA |
| Current idd on min | 40mA |
| Current idd on typ | 70mA |
| Output return loss | 11dB |
| Размеры упаковки | 2 x 2 mm |
| Макс. напр. пит. | 5.25V |
| Мин. напр. пит. | 3.0V |
| Напряжение питания тип. | 4.2V |
| Current idd off min | 3mA |
| Совместимость по выводам с | TQP3M9036 |
| Shutdown pin current | 140µA |
| Диапазон питания | +3.3V to +5V |
| Rf input power cw max | +22dBm |
| Тепловое сопротивление JC | 53.4°C/W |
| Input power ruggedness | +22dBm CW |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Supply negative required | Нет |
| Junction temperature mttf | +190°C |
| Макс. раб. темп. | +105°C |
| Мин. раб. темп. | -40°C |
| Operational frequency max | 6000MHz |
| Operational frequency min | 700MHz |
| Абс. макс. напряжение питания | +7V |
| Описание (англ.) | RF Amplifier 1.5-2.7GHz NF .4dB Gain 20dB |
| Power shutdown voltage on max | 0.4V |
| Power shutdown voltage on min | 0V |
| Power shutdown voltage off max | 3.3V |
| Power shutdown voltage off min | 2.5V |
