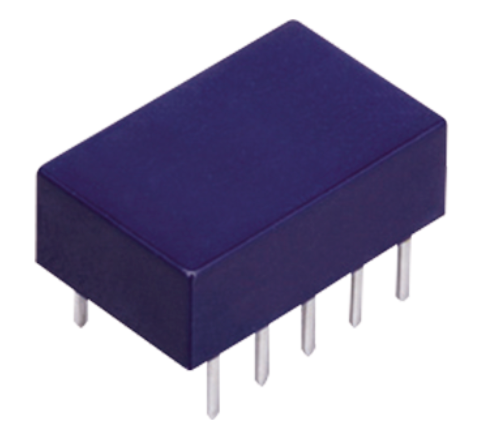

Реле TQ2-L2-5V
У поставщика
У поставщиков
1 485 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:1 485 шт
Срок поставки: до недели
Норм. уп.: 50
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 168,81 |
| от 50 | 159,79 |
| от 100 | 153,77 |
| от 200 | 148,45 |
| от 400 | 144,88 |
Описание

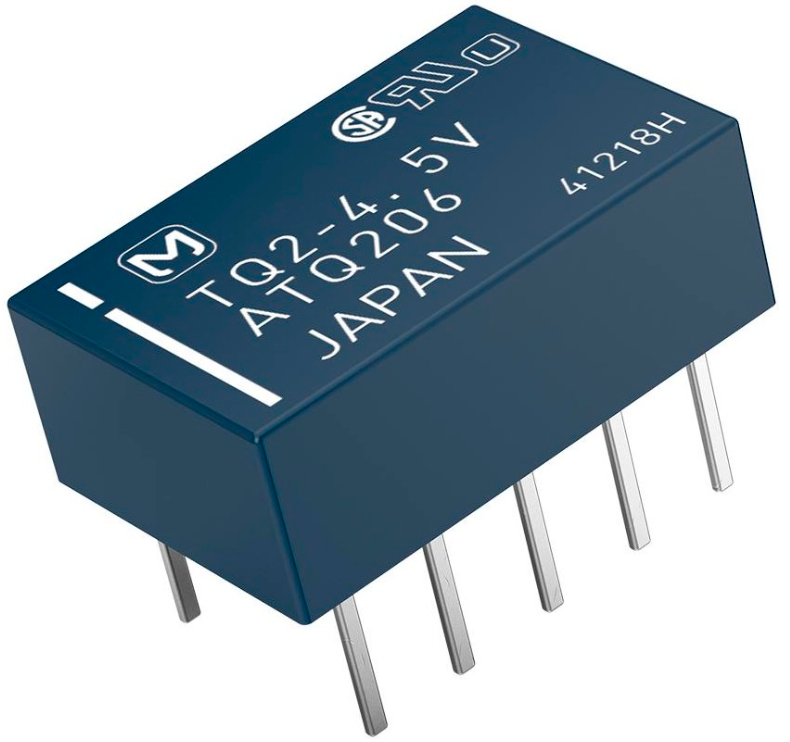

Реле TQ2-L2-5V от PAN IND — это миниатюрное электромеханическое реле с бистабильной фиксацией (2-катушечное). Работает от напряжения 5 В постоянного тока, имеет две переключающие группы контактов (2 Form C) с позолоченными контактами. Время срабатывания и отпускания не превышает 3 мс, а механический ресурс составляет не менее 100 миллионов циклов. Подходит для телекоммуникационного оборудования, систем сигнализации и промышленной автоматики.
Технические характеристики
| Артикул | TQ2-L2-5V |
| Set voltage | Max. 75% of rated coil voltage |
| Вес ед. | Approx. 1.5 g |
| Время срабатывания | Max. 3 ms |
| Outer carton | 1,000 pcs. |
| Время отпускания | Max. 3 ms |
| Стиль упаковки | Tube packing |
| Reset voltage | Max. 75% of rated coil voltage |
| Тип клеммы | PC board terminal (standard) |
| Тип компонента | Signal Relay |
| Мех. ресурс | Min. 100 × 10⁶ operations |
| Влажность окружающей среды | 5 to 85% RH |
| Материал контакта | Ag + Au clad |
| Min switching load | 10 µA 10 mV DC |
| Operating function | 2 coil latching |
| Rated coil voltage | 5 V DC |
| Coil resistance set | 125 Ω |
| Расположение контактов | 2 Form C |
| Ширина мм | 9 |
| Темп. хранения | -40 to +70 °C |
| Высота, мм | 5.6 |
| Длина мм | 14 |
| Coil resistance reset | 125 Ω |
| Max allowable voltage | 150% of rated coil voltage |
| Max switching power ac | 62.5 VA |
| Max switching power dc | 30 W |
| Protective construction | Sealed type |
| Standard packing carton | 50 pcs. |
| Surge withstand voltage | 1,500 V 10 × 160 µs |
| Номин. контактов (резистивная) | 1 A 30 V DC, 0.5 A 125 V AC |
| Electrical life 1a 30vdc | Min. 200 × 10³ operations |
| Max switching current ac | 1 A |
| Max switching current dc | 1 A |
| Макс. AC напряжение | 125 V |
| Макс. DC напряжение | 110 V |
| Ambient temperature usage | -40 to +70 °C |
| Rated operating power set | 200 mW |
| Начальное сопротивление контакта | Max. 50 mΩ |
| Electrical life 0 5a 125vac | Min. 100 × 10³ operations |
| Rated operating current set | 40 mA |
| Rated operating power reset | 200 mW |
| Удар функц. | 490 m/s² |
| Ударопрочность разрушающая | 980 m/s² |
| Ambient temperature allowable | -40 to +60 °C |
| Insulation resistance initial | Min. 1,000 MΩ |
| Rated operating current reset | 40 mA |
| Vibration resistance functional | 10 to 55 Hz at double amplitude of 3 mm |
| Vibration resistance destructive | 10 to 55 Hz at double amplitude of 5 mm |
| Dielectric strength between contact sets | 1,000 Vrms for 1 min |
| Dielectric strength between open contacts | 750 Vrms for 1 min |
| Dielectric strength between contact and coil | 1,000 Vrms for 1 min |
