Супервизор низковольного питания с ручным сбросом
У поставщика
Производитель3PEAK
КатегорияСупервизоры
У поставщиков
2 489 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:1 884 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 124 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5,57 |
| от 100 | 5,12 |
| от 199 | 4,63 |
| от 397 | 4,16 |
| от 793 | 3,80 |
Склад 39
В наличии:605 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 7,24 |
| от 546 | 6,07 |
| от 930 | 5,41 |
| от 1 536 | 4,89 |
| от 2 567 | 4,53 |
Описание

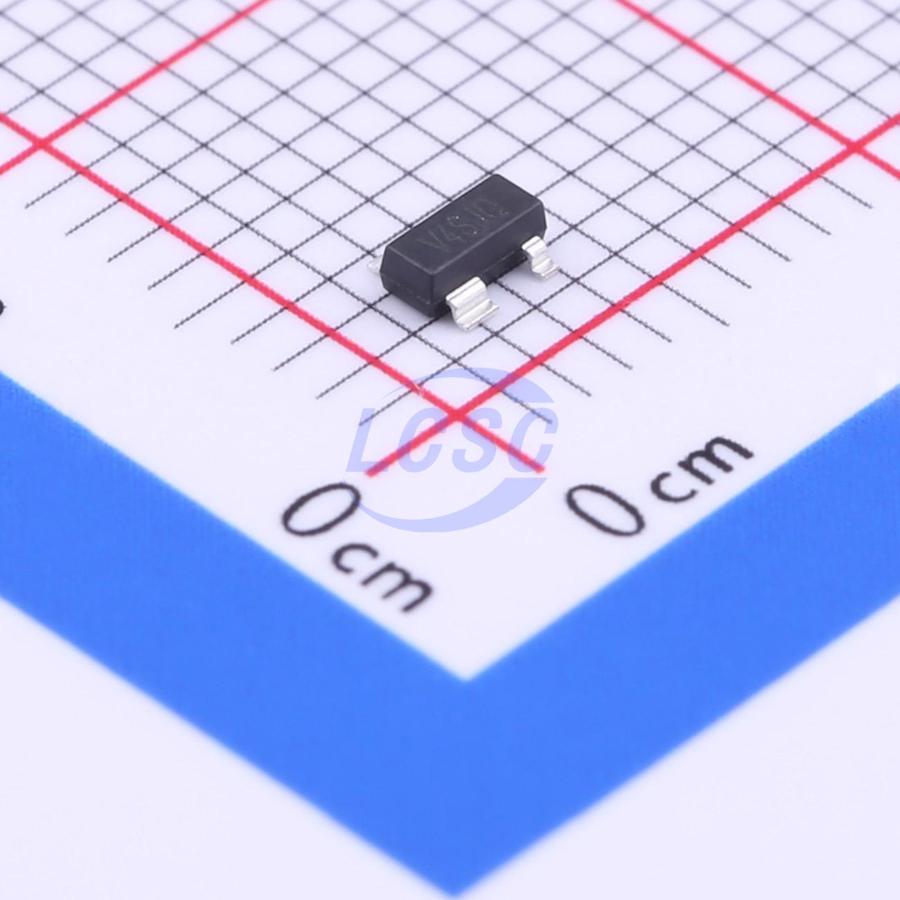

Супервизор низковольтного питания TPV811S-4LTR от 3PEAK контролирует напряжение и формирует сигнал сброса. Микросхема работает с порогом 2,93 В, имеет активный низкий уровень и выход типа push-pull. Выполнена в компактном корпусе SOT-143. Применяется для защиты микроконтроллеров и цифровых систем в промышленной и бытовой электронике.
Технические характеристики
| Модель | TPV811S-4LTR |
| ESD CDM | 2000V |
| ЭСР HBM | 4000V |
| Корпус | SOT-143 |
| Функция | Supervisory circuit / voltage monitor with manual reset |
| Тип монтажа | SMD |
| Описание | Low Voltage Supervisory Circuit with Manual Reset |
| Маркировка корпуса | V4S |
| Transport media | Tape and Reel |
| Vcc absolute max | 6V |
| Vcc absolute min | -0.3V |
| Количество выводов корпуса | 4 |
| Кол-во на катушке | 3000 |
| Reset output type | Push-pull Active-low |
| Reset timeout typ | 200ms |
| Manual reset input | Да |
| Макс. вых. ток | 20mA |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. раб. темп. | +125°C |
| Мин. раб. темп. | -40°C |
| Reset output valid to vcc | 1V |
| Supply current max vcc 5v | 15μA |
| Supply current typ vcc 5v | 6μA |
| Vcc operating voltage max | 5.5V |
| Vcc operating voltage min | 1V |
| Reset threshold voltage max | 1.63V |
| Reset threshold voltage min | 1.51V |
| Reset threshold voltage typ | 1.58V |
| Supply current max vcc 1 8v | 10μA |
| Supply current typ vcc 1 8v | 2.2μA |
| Manual reset min pulse width | 1μs |
| Макс. температура перехода | 150°C |
| Power supply glitch immunity | Да |
| Описание (англ.) | Low Voltage Supervisory Circuit with Manual Reset 2.93V Active-Low Reset Push-Pull Output Stage |
| Lead temperature soldering 10s | 260°C |
| Manual reset pullup resistance | 50kΩ |
