Супервизор низковольного питания с ручным сбросом
У поставщика
Производитель3PEAK
КатегорияМикросхемы
У поставщиков
3 890 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 39
В наличии:2 786 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,73 |
Склад 13
В наличии:1 104 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 170 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4,08 |
| от 156 | 3,68 |
| от 312 | 3,29 |
| от 623 | 2,94 |
| от 1 245 | 2,67 |
Описание

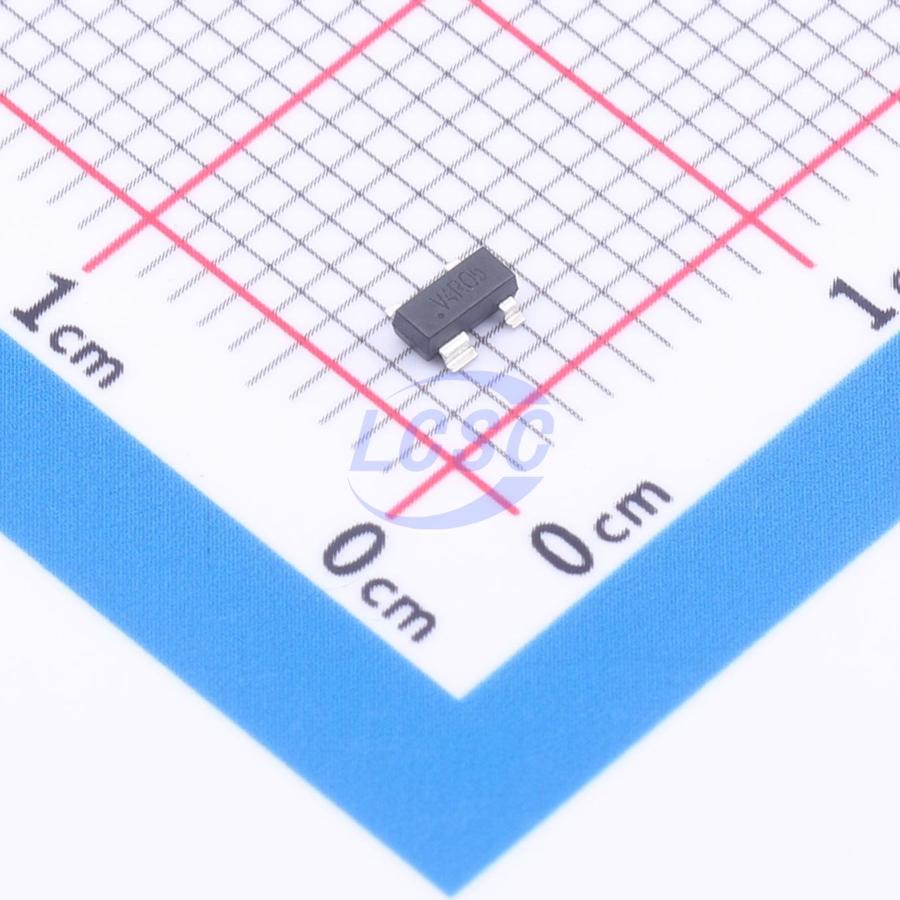

Супервизор низковольтного питания TPV811R-4LTR от 3PEAK контролирует напряжение в цепях с порогом 2,63 В. Микросхема оснащена ручным сбросом и выходом с активным низким уровнем (Push-Pull). Выполнена в компактном корпусе SOT-143. Подходит для систем промышленной автоматики и портативных устройств.
Технические характеристики
| ESD CDM | 2000V |
| ЭСР HBM | 4000V |
| Корпус | SOT-143 |
| Тип монтажа | SMD |
| Описание | Low voltage supervisory circuit with manual reset, push-pull active-low reset output |
| Артикул | TPV811R-4LTR |
| Производитель | 3PEAK |
| Output stage | push-pull active-low |
| Корпус | SOT-143 |
| Выводы корпуса | 4 |
| Reset timeout | 200ms typical |
| Package marking | V4R |
| Manual reset input | active low, min pulse 1μs, internal 50kΩ pull-up |
| Макс. вых. ток | 20mA |
| Диап. раб. напр. | 1V to 5.5V |
| Reset threshold voltage | 2.63V typ, 2.56V min, 2.70V max |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Supply current vcc eq 5v | 6μA typ, 15μA max |
| Диап. темп. хр. | -65°C to 150°C |
| Температура пайки выводов | 260°C (10s) |
| Supply current vcc eq 1.8v | 2.2μA typ, 10μA max |
| Макс. напряжение питания | -0.3V to 6V |
| Диап. раб. темп. | -40°C to 125°C |
| Макс. температура перехода | 150°C |
| Power supply glitch immunity | Да |
| Описание (англ.) | Low Voltage Supervisory Circuit with Manual Reset 2.63V Active-Low Reset Push-Pull Output Stage |
| Guaranteed reset valid to vcc | 1V |
