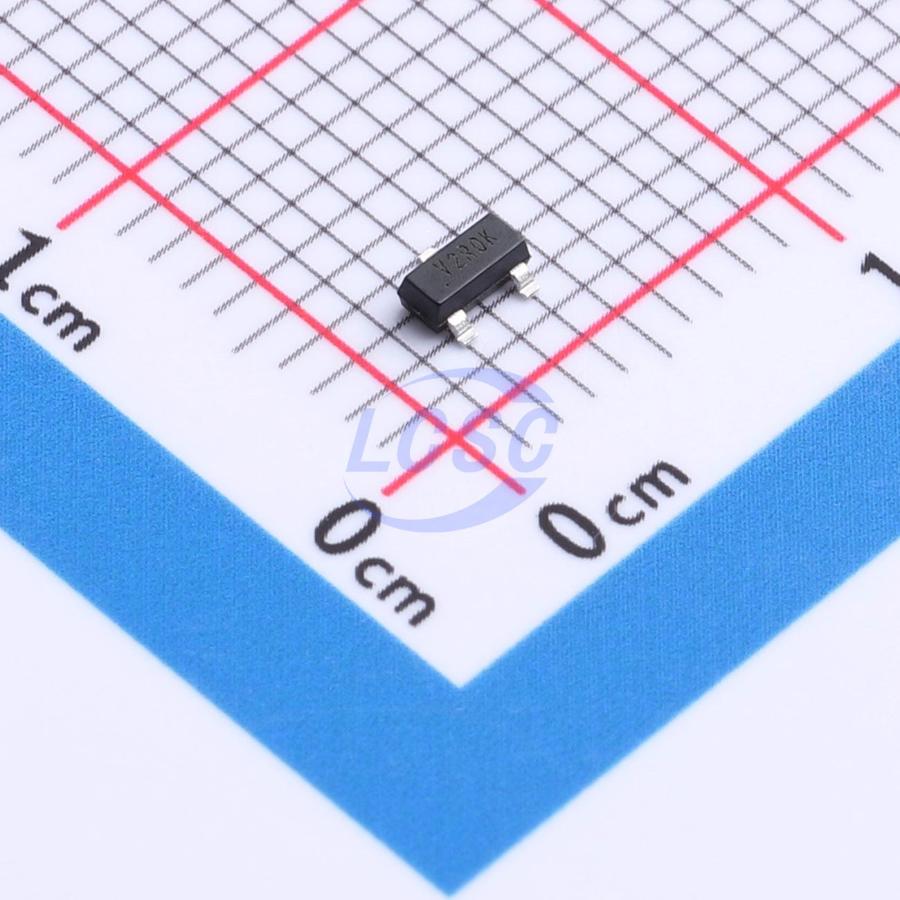

Супервизор питания SOT23G-3 TPV809R-3STR
У поставщика
Производитель3PEAK
КатегорияСупервизоры
У поставщиков
14 524 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 39
В наличии:6 930 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,67 |
Склад 13
В наличии:4 614 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 150 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4,66 |
| от 203 | 4,22 |
| от 405 | 3,78 |
| от 809 | 3,43 |
| от 1 618 | 3,16 |
Склад 16
В наличии:2 980 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3,03 |
Описание
Супервизор питания TPV809R-3STR от 3PEAK контролирует напряжение в системе. Микросхема выполнена в компактном корпусе SOT23-3 и поставляется на ленте. Отслеживает сбои питания, формируя сигнал сброса для микроконтроллера. Применяется в промышленной автоматике, бытовой электронике и портативных устройствах.
Технические характеристики
| Вывод 1 | GND |
| Вывод 2 | RESET |
| Вывод 3 | VCC |
| Серия | TPV803/TPV809/TPV810 |
| ESD CDM | 2kV |
| ЭСР HBM | 4kV |
| Корпус | SOT-23-3 |
| Функция | Power supply voltage monitor with power-on reset |
| Тип монтажа | SMD |
| Кол-во выводов | 3 |
| Описание | Low-Voltage Supervisory Circuit |
| Тип выхода | Push-pull Active-low Output |
| Артикул | TPV809R-3STR |
| Применение | Microprocessor Systems, Computers, Controllers, Intelligent Instruments, Portable Equipment |
| Макс. вых. ток | 20mA |
| Input voltage vcc max | 6V |
| Input voltage vcc min | -0.3V |
| Reset timeout typical | 200ms |
| Ток питания типовой | 2.2uA |
| Макс. темп. хр. | 150C |
| Мин. темп. хр. | -65C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 150C |
| Макс. раб. темп. | 125C |
| Мин. раб. темп. | -40C |
| Reset output valid to vcc | 1V |
| Power supply glitch immunity | Да |
| Описание (англ.) | Supervisor Circit SOT23G-3 |
| Lead temperature soldering 10sec | 260C |
| Напряжение, В | 3 |
