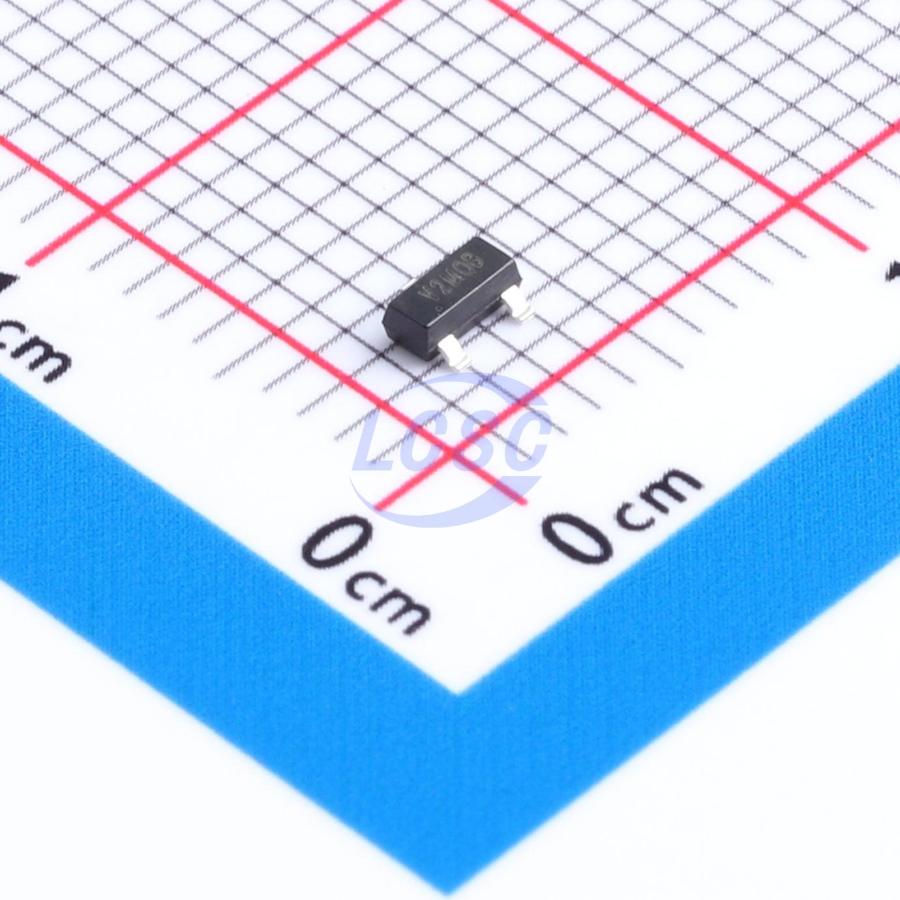

Микросхема TPV809M-3STR
У поставщика
У поставщиков
10 075 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 39
В наличии:6 400 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 7,26 |
| от 565 | 6,08 |
| от 928 | 5,42 |
| от 1 533 | 4,90 |
| от 2 561 | 4,54 |
Склад 13
В наличии:3 675 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 100 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 7,04 |
| от 155 | 6,47 |
| от 310 | 5,89 |
| от 619 | 5,35 |
| от 1 238 | 4,95 |
Описание
Микросхема TPV809M-3STR от 3PEAK представляет собой формирователь импульсов (супервизор питания) с фиксированным порогом сброса. Устройство обеспечивает надежный мониторинг напряжения питания и формирование сигнала сброса для микроконтроллеров и цифровых систем. Компонент отличается низким потреблением тока и высокой точностью порогов срабатывания, что делает его пригодным для портативной и промышленной электроники.
Технические характеристики
| Вывод 1 | GND |
| Вывод 2 | RESET |
| Вывод 3 | VCC |
| ESD CDM | 2kV |
| ЭСР HBM | 4kV |
| Корпус | SOT23-3 |
| Тип монтажа | SMD |
| Кол-во выводов | 3 |
| Описание | Low-Voltage Supervisory Circuit |
| Тип выхода | Push-pull Active-low |
| Артикул | TPV809M-3STR |
| Макс. вых. ток | 20mA |
| Макс. напр. пит. | 6V |
| Мин. напр. пит. | 1V |
| Reset timeout typical | 200ms |
| Ток питания типовой | 2.2uA |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Температура пайки выводов | 260°C |
| Описание (англ.) | Supervisor Circit SOT23G-3 |
| Напряжение, В | 3 |
