Изолятор цифровой 2-х канальный быстродействующий 150МБ/с
У поставщика
Производитель3PEAK
КатегорияДрайверы изоляторов шин данных
У поставщиков
14 786 шт.
Норм. уп.: 4000
Цены поставщиков
Склад 39
В наличии:10 196 шт.
Срок поставки: до недели
Норм. уп.: 4000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 25,15 |
| от 156 | 22,33 |
| от 264 | 20,72 |
| от 439 | 19,46 |
| от 727 | 18,56 |
Склад 16
В наличии:3 973 шт.
Срок поставки: до недели
Норм. уп.: 4000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 36,19 |
Склад 13
В наличии:617 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 24 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 29,16 |
| от 72 | 26,45 |
| от 143 | 24,22 |
| от 285 | 22,53 |
| от 569 | 21,28 |
Описание

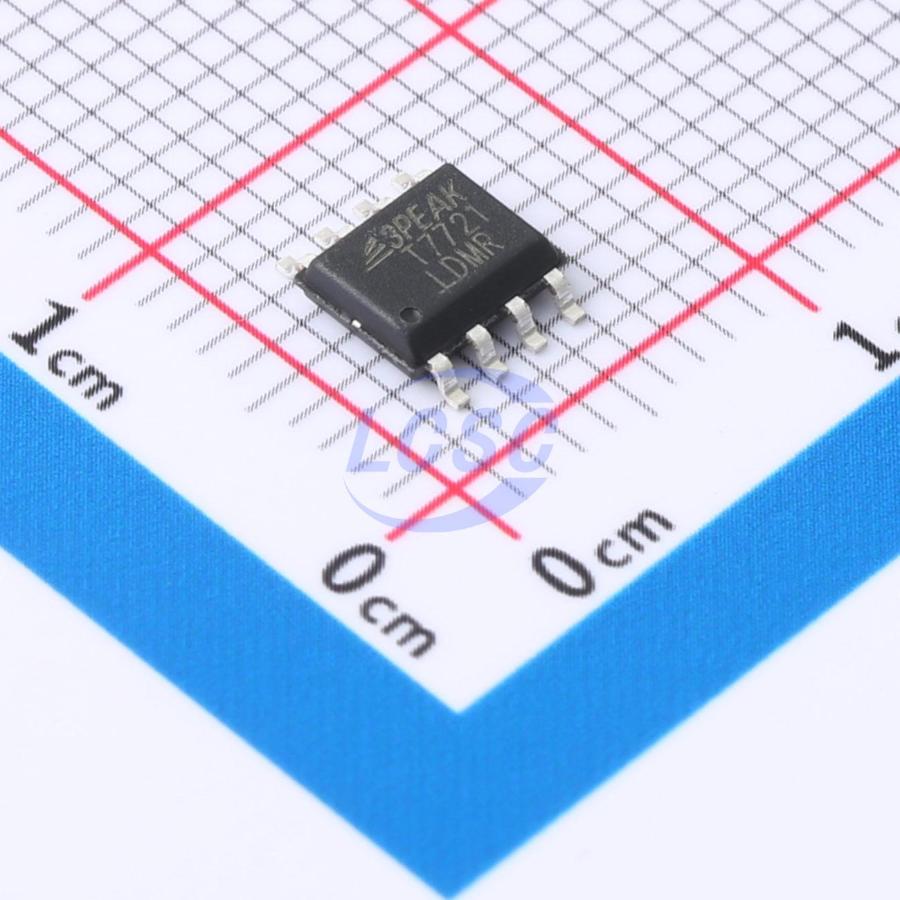

Цифровой изолятор TPT7721-SO1R от 3PEAK — быстродействующая микросхема с двумя каналами. Поддерживает скорость передачи данных до 150 Мбит/с, имеет один прямой и один обратный канал в компактном корпусе SOIC8. Применяется в промышленной автоматике и системах управления для гальванической развязки сигналов.
Технические характеристики
| Корпус | SOIC-8 |
| Каналы | 2 |
| Тип монтажа | SMD |
| Скорость передачи данных | 150Mbps |
| Кол-во выводов | 8 |
| Cmti static | ±200kV/µs typ |
| Описание | TPT7721 is a high performance dual-channel enhanced digital isolator with 150Mbps data rate, opposite-direction channels, and default output high. |
| Артикул | TPT7721-SO1R |
| Cmti dynamic | ±150kV/µs typ |
| Производитель | 3PEAK |
| Код упаковки | SO1R |
| Выход по умолчанию | высокий |
| Isolation barrier | double capacitive silicon dioxide insulation barrier |
| Задержка распространения | 12ns typ |
| Fail safe behavior | Output high in event of input power or signal loss |
| Isolation voltage sop8 | 3750Vrms |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Automotive qualification | Devices with -S suffix are AEC-Q100 qualified |
| Isolation certifications | VDE DIN VDE V 0884-17 (IEC60747-17), UL 1577, CQC GB 4943.1, CSA, TUV, CB |
| Supply current per channel | 3mA/ch typ @1Mbps |
| Диап. раб. темп. | -40°C to +125°C |
| Описание (англ.) | 2 Channel Enhanced High Performance Digital Isolator 150 Mbps 1 Forward, 1 Reverse |
| Electromagnetic compatibility | Robust EMC, low emissions, system level ESD, EFT and surge immunity |
| Isolation voltage wsop8 wsop16 | 5000Vrms |
