Изолятор цифровой 2-х канальный быстродействующий 150МБ/с
У поставщика
Производитель3PEAK
КатегорияДрайверы изоляторов шин данных
У поставщиков
2 366 шт.
Норм. уп.: 4000
Цены поставщиков
Склад 39
В наличии:1 505 шт.
Срок поставки: до недели
Норм. уп.: 4000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 29,37 |
| от 143 | 26,19 |
| от 235 | 24,38 |
| от 396 | 22,96 |
| от 656 | 21,94 |
Склад 13
В наличии:861 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 22 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 32,34 |
| от 65 | 29,41 |
| от 129 | 27,00 |
| от 258 | 25,17 |
| от 516 | 23,82 |
Описание

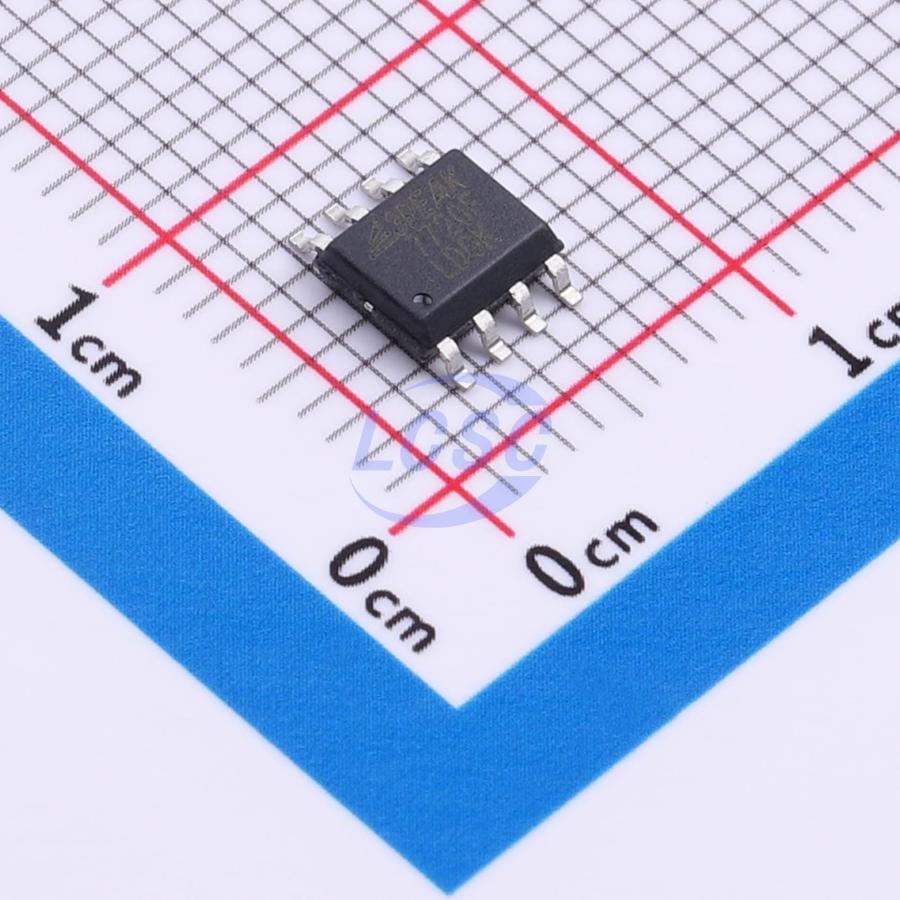

Цифровой изолятор TPT7720F-SO1R от 3PEAK — это двухканальная микросхема с высокой скоростью передачи данных до 150 Мбит/с. Компонент выполнен в компактном корпусе SOIC-8 и обеспечивает два прямых канала связи без обратного. Применяется в промышленной автоматике, системах управления двигателями и изолированных интерфейсах связи.
Технические характеристики
| ЭМС | Robust electromagnetic compatibility (Low emissions) |
| Корпус | SOIC-8 |
| Pin in1 | 2 |
| Pin in2 | 3 |
| Каналы | 2 |
| Тип монтажа | SMD |
| Pin gnda | 4 |
| Pin gndb | 5 |
| Pin out2 | 6 |
| Pin vcca | 1 |
| Скорость передачи данных | 150Mbps |
| Сертификаты | VDE, UL, CSA, TUV, CQC, CB |
| Выход по умолчанию | Low |
| Защита от ЭСР | System level ESD, EFT and surge immunity |
| Cmti static typ | ±200kV/μs |
| Cmti dynamic typ | ±150kV/μs |
| Supply voltage vcca | VCCA |
| Supply voltage vccb | VCCB |
| Автомобильный | AEC-Q100 (with -S suffix) |
| Isolation rating sop8 | 3750Vrms |
| Isolation rating wsop | 5000Vrms |
| Тип. потребляемая мощность | 3mA/ch @1Mbps |
| Propagation delay typ | 12ns |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. раб. темп. | -40°C to +125°C |
| Описание (англ.) | 2 Channel Enhanced High Performance Digital Isolator 150 Mbps 2 Forward, 0 Reverse |
