Трансивер RS-485 ЭМС защита ±15кВ 10мб/с
У поставщика
Производитель3PEAK
КатегорияИнтерфейсы RS-422, RS-485
У поставщиков
26 888 шт.
Норм. уп.: 40
Цены поставщиков
Склад 39
В наличии:21 719 шт.
Срок поставки: до недели
Норм. уп.: 4000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 17,38 |
| от 229 | 15,17 |
| от 377 | 13,92 |
| от 636 | 12,93 |
| от 1 058 | 12,24 |
Склад 13
В наличии:5 168 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 36 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 20,01 |
| от 95 | 18,01 |
| от 190 | 16,35 |
| от 379 | 15,09 |
| от 757 | 14,15 |
Склад 12
В наличии:1 шт
Срок поставки: до недели
Норм. уп.: 40
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 25,88 |
| от 40 | 21,39 |
Описание

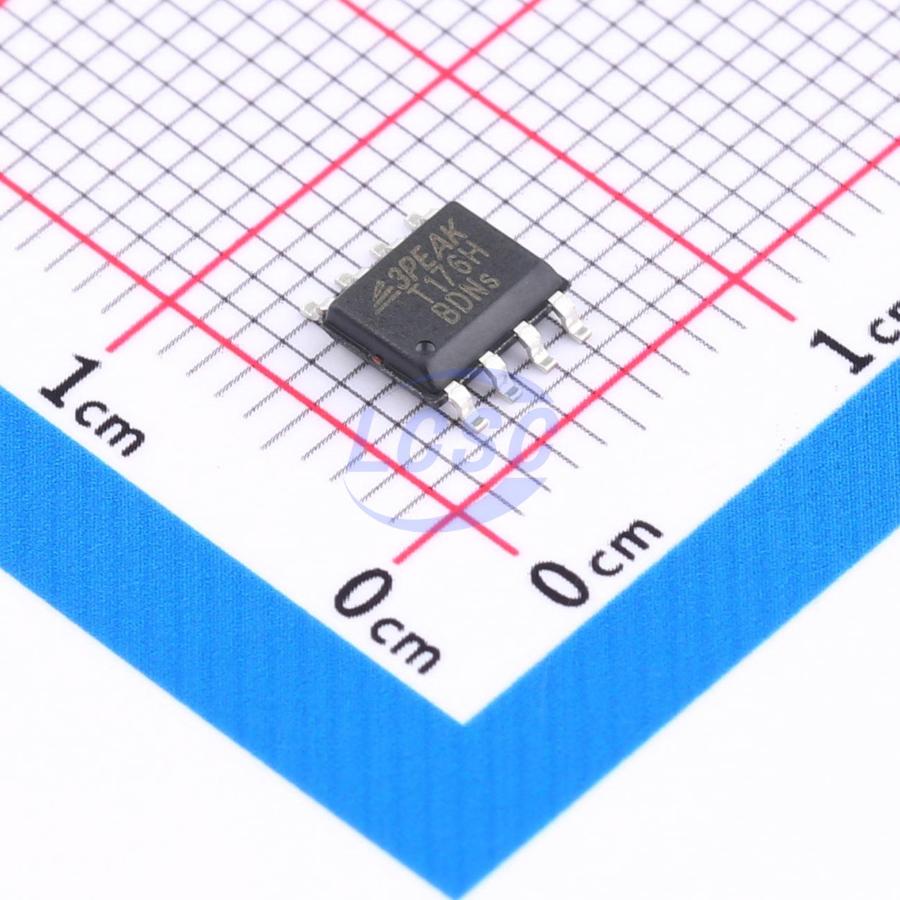

Трансивер RS-485 от 3PEAK. Работает на скорости до 10 Мбит/с, выдерживает напряжение от 3 до 5,5 В и имеет встроенную защиту от электростатических разрядов ±15 кВ. Корпус SOIC8 подходит для поверхностного монтажа. Применяется в промышленной автоматике и системах передачи данных.
Технические характеристики
| Маркировка | T176H |
| Корпус | 8-Pin SOP |
| Без свинца | Да |
| Тип монтажа | SMD |
| Skew max | 6 ns |
| Fail safe | full |
| Nodes max | 256 |
| Упаковка | Tape and Reel |
| Кол-во выводов | 8 |
| Unit load | 1/8 |
| Описание | RS-485 Transceiver, ±15kV ESD Protected, 10Mbps, Full Fail-safe |
| Артикул | TPT75176HL1-SO1R |
| Производитель | 3PEAK |
| Макс. скорость передачи данных | 10 Mbps |
| Кол-во выводов | 8 |
| Nodes on bus max | 256 |
| Кол-во на катушке | 4000 |
| ESD защита HBM | ±15 kV |
| Esd protection iec | ±15 kV |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 3V |
| Logic input low max | 0.8V |
| Logic input high min | 2V |
| Bus pin voltage range | -15V to +15V |
| Receiver hysteresis typ | 70 mV |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Thermal resistance sop8 | 152°C/W |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | +150°C |
| Propagation delay rx max | 30 ns |
| Propagation delay tx max | 50 ns |
| Driver rise fall time typ | 8ns |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Receiver output low max 5v | 0.4V |
| Thermal resistance sop typ | 152°C/W |
| Logic input low voltage max | 0.8V |
| Receiver output high min 5v | 3V |
| Thermal resistance msop typ | 200°C/W |
| Absolute max bus voltage max | 15V |
| Absolute max bus voltage min | -15V |
| Driver propagation delay max | 50ns |
| Logic input high voltage min | 2V |
| Макс. температура перехода | 150°C |
| Макс. ток покоя | 2.2 mA |
| Quiescent supply current typ | 1.65 mA |
| Описание (англ.) | ± 15kV ESD Protected, 10Mbps, Full Fail-safe, RS-485 Transceivers |
| Common mode voltage range max | 12V |
| Common mode voltage range min | -7V |
| Receiver propagation delay max | 50ns |
| Absolute max supply voltage max | 7V |
| Absolute max supply voltage min | -0.3V |
| Receiver negative threshold typ | -155 mV |
| Receiver positive threshold typ | -40 mV |
| Absolute max bus transient pulse | ±100V |
| Driver short circuit current max | 250 mA |
| Driver short circuit current min | -250 mA |
| Bus pin short circuit current typ | 150mA |
| Receiver output low voltage 3v max | 0.5V |
| Receiver output low voltage 5v max | 0.4V |
| Receiver output high voltage 3v min | 2.45V |
| Receiver output high voltage 3v typ | 2.65V |
| Receiver output high voltage 5v min | 3V |
| Receiver output high voltage 5v typ | 4.5V |
| Bus input current driver disabled typ | 120uA |
| Driver output common mode voltage typ | Vcc/2 |
| Driver short circuit output current max | 250mA |
| Driver short circuit output current min | -250mA |
| Driver short circuit output current typ | 120mA |
| Bus input current driver disabled neg typ | -110uA |
| Driver differential output voltage 3v min | 1.5V |
| Driver differential output voltage 3v typ | 2.0V |
| Driver differential output voltage 5v min | 2.1V |
| Driver differential output voltage 5v typ | 2.8V |
| Driver differential output voltage min 3v | 1.5V |
| Driver differential output voltage min 5v | 2.1V |
| Receiver differential input threshold low max | -155mV |
| Receiver differential input threshold low min | -220mV |
| Receiver differential input threshold high max | -40mV |
| Receiver differential input threshold high min | -90mV |
