Трансивер RS-485 ЭМС защита ±15кВ 10мб/с
У поставщика
Производитель3PEAK
КатегорияИнтерфейсы RS-422, RS-485
У поставщиков
6 727 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 39
В наличии:4 239 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 20,73 |
Склад 13
В наличии:2 488 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 92 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 7,65 |
| от 81 | 7,10 |
| от 162 | 6,47 |
| от 324 | 5,83 |
| от 648 | 5,32 |
Описание

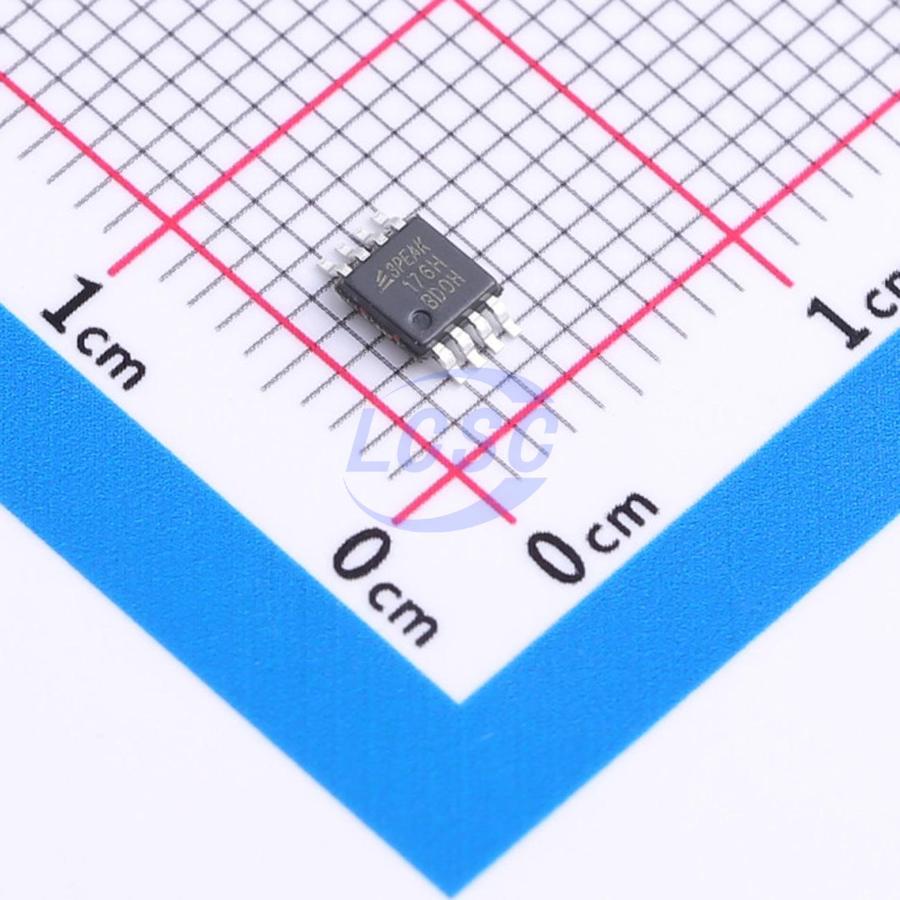

Трансивер RS-485 от 3PEAK для надёжной передачи данных. Модель обеспечивает скорость до 10 Мбит/с и оснащена встроенной защитой от электростатических разрядов ±15 кВ. Выполнена в компактном корпусе MSOP8. Подходит для использования в промышленной автоматике и системах управления.
Технические характеристики
| Тип | RS-485 Transceiver |
| Корпус | MSOP-8 |
| Особенности | High Data Rates: 10Mbps, Full Fail-safe, 256 Nodes, ±15kV ESD Protection, Low Quiescent Current |
| Тип монтажа | SMD |
| Skew max | 6ns |
| Скорость передачи данных | 10Mbps |
| Unit load | 1/8 |
| Артикул | TPT75176H-VS1R |
| Применение | PROFIBUS DP and FMS Networks, SCSI Fast 40 Drivers and Receivers, Motor Controller/Position Encoder Systems, Factory Automation, Field Bus Networks, Industrial/Process Control Networks |
| Number of nodes | 256 |
| ESD защита HBM | ±15kV |
| Esd protection iec | ±15kV |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 3V |
| Logic input low max | 0.8V |
| Fall time driver typ | 8ns |
| Logic input high min | 2V |
| Rise time driver typ | 8ns |
| Тепловое сопротивление JA | 200°C/W |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Bus input current 12v typ | 120μA |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Output low voltage 5v max | 0.4V |
| Output high voltage 5v min | 3V |
| Output high voltage 5v typ | 4.5V |
| Output low voltage 3v3 max | 0.5V |
| Bus input current neg7v typ | -110μA |
| Output high voltage 3v3 min | 2.45V |
| Output high voltage 3v3 typ | 2.65V |
| Propagation delay driver max | 50ns |
| Макс. ток покоя | 2.0mA |
| Quiescent supply current typ | 1.65mA |
| Описание (англ.) | ± 15kV ESD Protected, 10Mbps, Full Fail-safe, RS-485 Transceivers |
| Propagation delay receiver max | 50ns |
| Short circuit output current max | ±250mA |
| Short circuit output current typ | 120mA |
| Receiver input threshold negative max | -155mV |
| Receiver input threshold negative min | -220mV |
| Receiver input threshold positive max | -40mV |
| Receiver input threshold positive min | -90mV |
| Differential output voltage 3v 54ohm min | 1.5V |
| Differential output voltage 3v 54ohm typ | 1.9V |
| Differential output voltage 5v 54ohm min | 2.1V |
| Differential output voltage 5v 54ohm typ | 2.8V |
