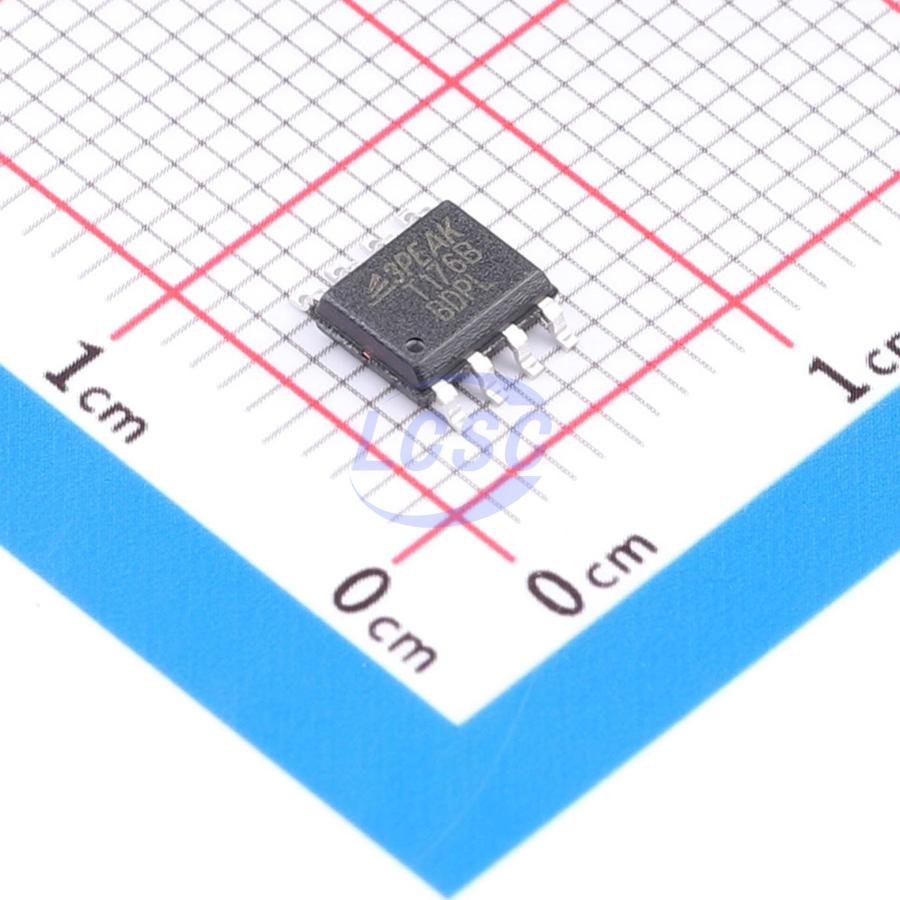

Приемопередатчик RS-485 одиночный 8-Pin SOIC N лента на катушке
У поставщика
Производитель3PEAK
КатегорияИнтерфейсы RS-422, RS-485
У поставщиков
10 108 шт.
Норм. уп.: 4000
Цены поставщиков
Склад 16
В наличии:7 992 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 14,61 |
Склад 13
В наличии:2 116 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 30 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 23,59 |
| от 53 | 22,75 |
| от 105 | 21,63 |
| от 210 | 20,25 |
| от 420 | 18,96 |
Описание
Приемопередатчик RS-485 от 3PEAK в корпусе SOIC-8. Обеспечивает скорость передачи до 10 Мбит/с и защиту от электростатических разрядов ±12 кВ. Оснащен полной защитой от сбоев шины. Подходит для промышленной автоматики и систем управления.
Технические характеристики
| Корпус | SOIC-8 |
| Тип монтажа | SMD |
| Скорость передачи данных | 10Mbps |
| Fail safe | Full Fail-safe (Open, Short, Terminated) |
| Unit load | 1/4 |
| Nodes on bus | 128 |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 3V |
| Bus input current max | 1mA |
| Driver pulse skew max | 10ns |
| Driver pulse skew typ | 5ns |
| Output voltage ro max | VCC + 0.3V |
| Driver enable time max | 120ns |
| Esd rating iec contact | ±8kV |
| Thermal resistance sop | 158°C/W |
| Driver disable time max | 90ns |
| Esd rating bus pins hbm | ±12kV |
| Esd rating cdm bus pins | ±1.5kV |
| Receiver pulse skew max | 15ns |
| Receiver pulse skew typ | 10ns |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Receiver enable time max | 90ns |
| Bus pin transient voltage | ±100V |
| Driver rise fall time typ | 36ns |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Receiver disable time max | 60ns |
| Receiver input hysteresis | 75mV |
| Input voltage di de re max | VCC + 0.3V |
| Logic input low voltage max | 0.8V |
| Receiver rise fall time typ | 20ns |
| Абс. макс. напряжение питания | 7V |
| Driver propagation delay max | 45ns |
| Driver propagation delay typ | 35ns |
| Esd rating iec air discharge | ±15kV |
| Logic input high voltage min | 2V |
| Макс. температура перехода | 150°C |
| Макс. ток покоя | 5mA |
| Supply current quiescent typ | 3mA |
| Описание (англ.) | ±12KV ESD Protected, 10Mbps, Full Fail-safe, RS-485 Transceivers |
| Esd rating all other pins hbm | ±4kV |
| Receiver output drive current | 25mA |
| Bus pin absolute voltage range | -9V to +14V |
| Receiver propagation delay max | 50ns |
| Receiver propagation delay typ | 35ns |
| Differential output capacitance | 8pF |
| Receiver low output voltage max | 0.4V |
| Receiver high output voltage min | 4V |
| Supply current both disabled max | 0.5mA |
| Supply current both disabled typ | 0.1mA |
| Bus pin common mode voltage range | -7V to +12V |
| Receiver input threshold negative min | -200mV |
| Receiver input threshold negative typ | -130mV |
| Receiver input threshold positive min | -50mV |
| Receiver input threshold positive typ | -10mV |
| Driver short circuit output current max | 300mA |
| Driver short circuit output current min | 120mA |
| Driver differential output voltage min 3v | 1.2V |
| Driver differential output voltage min 5v | 2.3V |
| Driver differential output voltage typ 3v | 1.5V |
| Driver differential output voltage typ 5v | 2.5V |
| Supply current driver disabled receiver enabled max | 1mA |
| Supply current driver disabled receiver enabled typ | 0.5mA |
| Supply current driver enabled receiver disabled max | 3mA |
| Supply current driver enabled receiver disabled typ | 1.5mA |
