Документация
Трансивер RS232 питание 3....5.5В, 250кб/с
У поставщика
Производитель3PEAK
КатегорияИнтерфейсы RS-232
У поставщиков
53 245 шт.
Норм. уп.: 100
Цены поставщиков
Склад 39
В наличии:50 120 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 21,68 |
| от 184 | 19,12 |
| от 306 | 17,66 |
| от 507 | 16,52 |
| от 848 | 15,71 |
Склад 15
В наличии:2 900 шт
Срок поставки: до 10 дн.
Норм. уп.: 100
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 100 | 16,69 |
Склад 13
В наличии:225 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 30 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 23,13 |
| от 48 | 22,36 |
| от 96 | 21,32 |
| от 191 | 20,02 |
| от 381 | 18,78 |
Описание

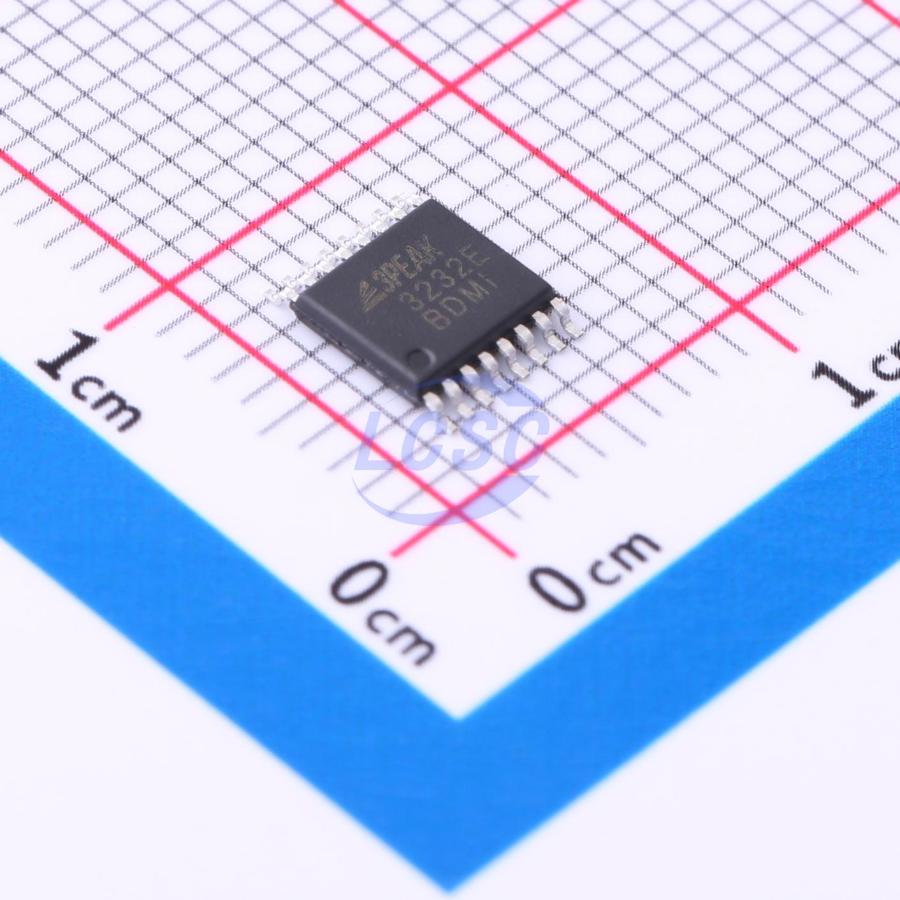

Трансивер RS232 от 3PEAK работает при питании от 3 до 5,5 В и поддерживает скорость передачи до 250 кбит/с. Микросхема выпускается в компактном корпусе TSSOP16 и поставляется на ленте. Подходит для интерфейсных решений в промышленной автоматике и встраиваемых системах.
Технические характеристики
| MSL | MSL3 |
| Маркировка | 3232E |
| Корпус | TSSOP-16 |
| Тип монтажа | SMD |
| Номер заказа | TPT3232E-TS3R |
| Код упаковки | TS3R |
| Макс. скорость передачи данных | 250kbps |
| Driver skew max | 400ns |
| Esd cdm all pins | ±1.5kV |
| Maximum data rate | 250kbps |
| Number of drivers | 2 |
| Размер корпуса | 5.0 mm x 4.4 mm |
| Receiver skew max | 100ns |
| Esd hbm rs232 pins | ±15kV |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 3V |
| Number of receivers | 2 |
| Tape and reel quantity | 3000 |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Driver output resistance | 2.4MΩ |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Esd iec air gap rs232 pins | ±15kV |
| Esd iec contact rs232 pins | ±12kV |
| Supply current no load max | 15mA |
| Supply current no load typ | 1.2mA |
| Logic input low voltage max | 0.8V |
| Recommended c1 for 3.0 5.5v | 0.2μF |
| Thermal resistance ja tssop | 115°C/W |
| Thermal resistance jc tssop | 48°C/W |
| External capacitors required | 4 |
| Receiver input voltage range | ±15V |
| Описание (англ.) | 3V to 5.5V, 250kbps RS-232 Transceivers |
| Esd hbm all pins except rs232 | ±6kV |
| Receiver input hysteresis typ | 0.3V |
| Receiver input resistance max | 7kΩ |
| Receiver input resistance min | 3kΩ |
| Receiver input resistance typ | 5kΩ |
| Driver output voltage swing min | ±5.0V |
| Driver output voltage swing typ | ±5.4V |
| Driver short circuit current max | ±60mA |
| Logic input high voltage min 3.3v | 2V |
| Logic input high voltage min 5.0v | 2.4V |
| Recommended c2 c3 c4 for 3.0 5.5v | 0.2μF |
| Transition region slew rate max 3.3v | 30V/μs |
| Transition region slew rate min 3.3v | 6V/μs |
| Transition region slew rate typ 3.3v | 10V/μs |
| Receiver input threshold low 3.3v max | 1.30V |
| Receiver input threshold low 3.3v typ | 0.6V |
| Receiver input threshold low 5.0v max | 1.30V |
| Receiver input threshold low 5.0v typ | 0.8V |
| Receiver input threshold high 3.3v min | 1.60V |
| Receiver input threshold high 3.3v typ | 2.4V |
| Receiver input threshold high 5.0v min | 1.60V |
| Receiver input threshold high 5.0v typ | 2.4V |
| Driver propagation delay high to low max | 1000ns |
| Driver propagation delay low to high max | 700ns |
| Receiver propagation delay high to low max | 300ns |
| Receiver propagation delay low to high max | 400ns |
