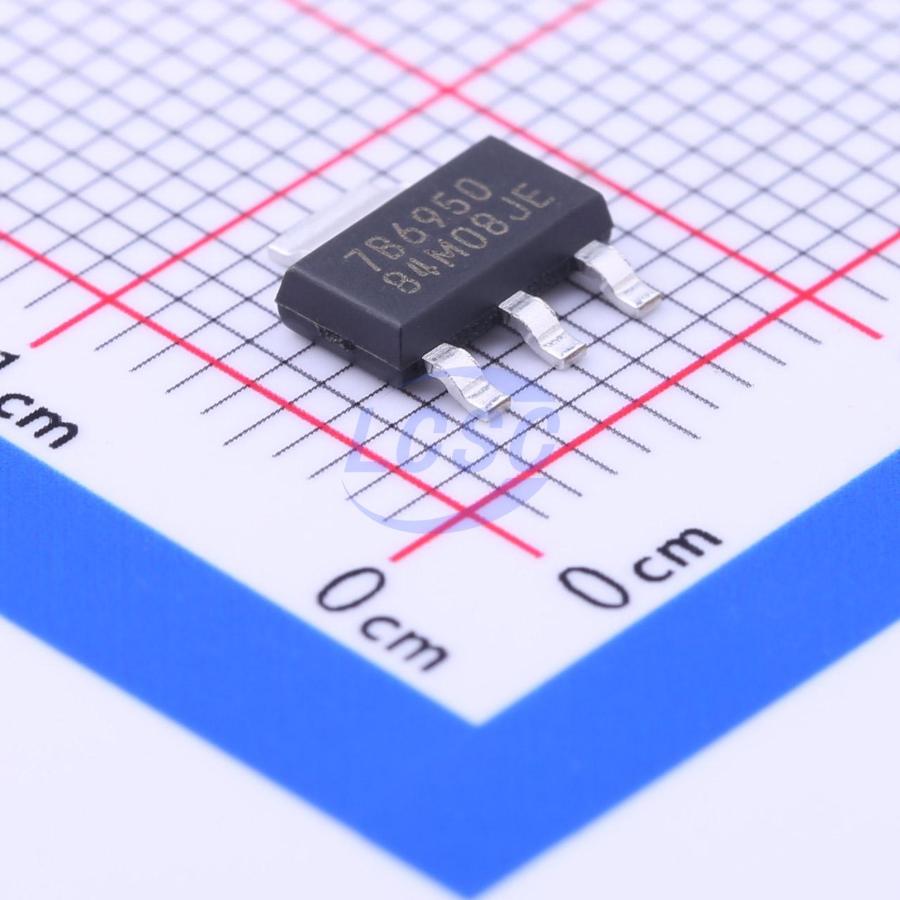

Микросхема TPS7B6950QDCYRQ1
У поставщика
У поставщиков
1 085 шт.
Норм. уп.: 15
Цены поставщиков
Склад 13
В наличии:1 000 шт
Срок поставки: до недели
Норм. уп.: 2500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 30,44 |
| от 65 | 27,67 |
| от 130 | 25,40 |
| от 260 | 23,69 |
| от 519 | 22,40 |
Склад 12
В наличии:85 шт
Срок поставки: до недели
Норм. уп.: 15
Минимальная партия: 150 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 218,50 |
| от 15 | 218,50 |
Описание
Микросхема TPS7B6950QDCYRQ1 от Texas Instruments представляет собой низковольтный стабилизатор напряжения с фиксированным выходом 5 В. Относится к автомобильной серии Q1, что подтверждает соответствие стандартам AEC-Q100 для работы в жёстких условиях. Устройство отличается низким собственным потреблением и высокой точностью выходного напряжения, что делает его пригодным для питания бортовой электроники и микроконтроллеров.
Технические характеристики
| Особенности | AEC-Q100 Qualified, Automotive Applications, Thermal Shutdown, Short-Circuit Protection, Low Quiescent Current, Stable with Low ESR Ceramic Output Capacitor |
| Тип упаковки | SOT-223 |
| Название продукта | TPS7B6950QDCYRQ1 |
| Корпус | SOT-223-4 |
| Esd hbm rating | ±2000V |
| Способ монтажа | SMD |
| Макс. вх. напр. | 40V |
| Мин. входное напряжение | 4V |
| Размер корпуса | 6.50mm x 3.50mm |
| Макс. вых. ток | 150mA |
| Output capacitor max | 100µF |
| Мин. выходной конденсатор | 2.2µF |
| Макс. ток покоя | 25µA |
| Номин. вых. напр. | 5V |
| Типовое падение напряжения | 450mV at 100mA |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Макс. темп. перехода | 150°C |
| Темп. перехода мин. | -40°C |
| Output capacitor esr max | 2Ω |
| Output capacitor esr min | 0.001Ω |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Ток покоя тип. | 15µA |
| Esd cdm corner pins rating | ±750V |
| Input voltage transient max | 45V |
| Описание (англ.) | IC REG LDO 5V 0.15A SOT223 |
| Рабочая температура | -40В°C ~ 150В°C |
| Термосопротивление переход-среда | 64.2°C/W |
