Стабилизатор с низким падением напряжения 150mA 40V Ultralow-Quiescent-Current LDO 5-SOT-23 -40 to 105
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
1 421 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:1 421 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 14 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 52,42 |
| от 69 | 48,58 |
| от 137 | 45,53 |
| от 273 | 42,86 |
| от 546 | 41,07 |
Описание

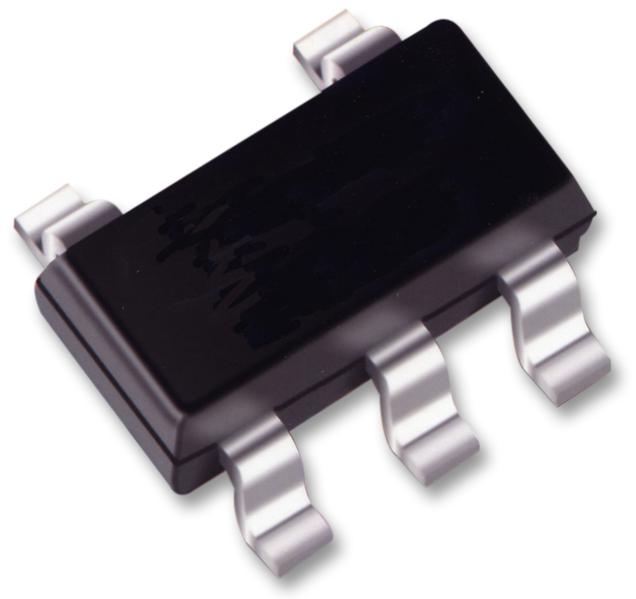

Texas Instruments выпускает стабилизатор TPS7B6950DBVR — это LDO-регулятор с низким падением напряжения. Он обеспечивает выход 5 В при токе до 150 мА и работает при входном напряжении до 40 В, отличаясь сверхнизким током покоя. Компактный корпус SOT-23-5 делает его удобным для промышленной автоматики и автомобильной электроники.
Технические характеристики
| Тип | LDO voltage regulator |
| ESD CDM | ±500V |
| ЭСР HBM | ±2000V |
| Корпус | SOT-23 |
| Особенности | short-circuit protection, overcurrent protection, thermal shutdown |
| Тип монтажа | SMD |
| Артикул | TPS7B6950DBVR |
| Применение | E-meters, Water meters, Gas meters, Appliances, White goods, Fire alarm, Smoke detector, Medical, Health and fitness |
| Выводы корпуса | 5 |
| Корпус | SOT-23-5 |
| Вых. напряжение | 5V |
| Макс. вх. напр. | 40V |
| Мин. входное напряжение | 5.5V |
| Размер корпуса | 2.90mm x 1.60mm |
| Макс. вых. ток | 150mA |
| Макс. регулировка линии | 10mV |
| Макс. регулировка нагрузки | 20mV |
| Output capacitor max | 100µF |
| Мин. выходной конденсатор | 2.2µF |
| Макс. ток покоя | 25µA |
| Типовое падение напряжения | 450mV at 100mA |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Допуск вых. напр. | -3% to 3% |
| Ток покоя тип. | 15µA |
| Абс. макс. входное напряжение | 45V (for 200ms) |
| Output capacitor esr range | 0.001Ω to 2Ω |
| Undervoltage lockout rising | 3.65V |
| Undervoltage lockout falling | 3V |
| Описание (англ.) | LDO Regulator Pos 5V 0.15A 5-Pin SOT-23 T/R |
| Operating ambient temperature max | 105°C |
| Operating ambient temperature min | -40°C |
| Макс. темп. перехода | 125°C |
| Мин. темп. перехода | -40°C |
| Термосопротивление кристалл-плата | 38.4 °C/W |
| Термосопротивление переход-среда | 210.4 °C/W |
| Thermal resistance junction to case top | 126.1 °C/W |
