Линейный стабилизатор с низким падением напряжения подстраиваемый 1А
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
161 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:161 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 219,09 |
| от 11 | 205,55 |
| от 21 | 194,52 |
| от 41 | 186,31 |
| от 82 | 180,21 |
Описание

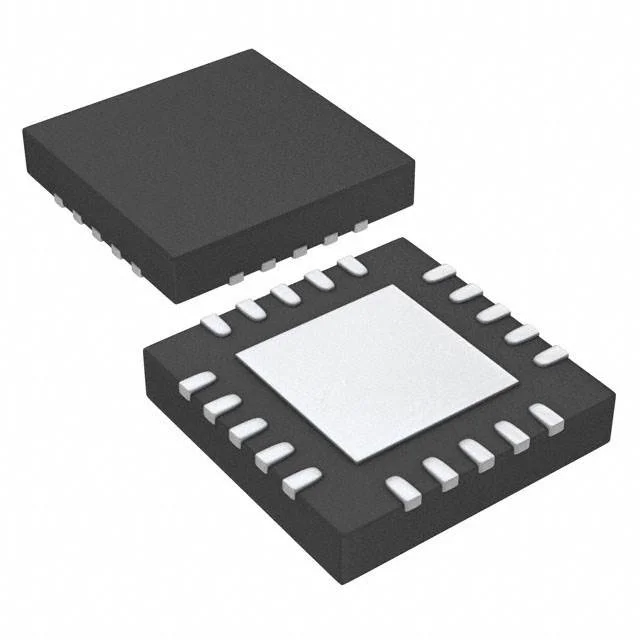

Линейный стабилизатор TPS7A4701RGWR от Texas Instruments с низким падением напряжения. Регулируемый выход до 20 В, ток до 1 А в компактном корпусе VQFN20. Работает в широком диапазоне температур от -40 до 125 °C. Подходит для прецизионных источников питания в промышленной автоматике и измерительном оборудовании.
Технические характеристики
| Корпус | VQFN-20 |
| Тип монтажа | SMD |
| Вывод включения | CMOS logic level compatible |
| Описание | 36-V, 1-A, 4-µV RMS, RF LDO Voltage Regulator |
| Артикул | TPS7A4701RGWR |
| Output modes | adjustable (external feedback resistors) or user-programmable (PCB layout, no external resistors) |
| Выходной шум | 4µV RMS (10Hz to 100kHz) |
| Размер корпуса | 5mm × 5mm |
| Корпус | VQFN20-(5x5) |
| Ограничение тока | built-in fixed |
| Тип компонента | LDO voltage regulator |
| Падение напряжения | 307mV at 1A |
| Тепловая защита | built-in |
| Примечания по применению | post DC-DC converter regulation, ripple filtering, RF, instrumentation, medical, audio |
| Макс. вх. напр. | 36V |
| Мин. входное напряжение | 3V |
| Макс. вых. ток | 1A |
| Мин. вых. напряжение | 1.4V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Коэффициент подавления питания | 82dB at 100Hz, ≥55dB (10Hz to 10MHz) |
| Описание (англ.) | REG LDO ADJ 1A 20VQFN |
| Output voltage max adjustable | 34V |
| Output voltage max user programmable | 20.5V |
| Рабочая температура | -40°C ~ 125°C |
