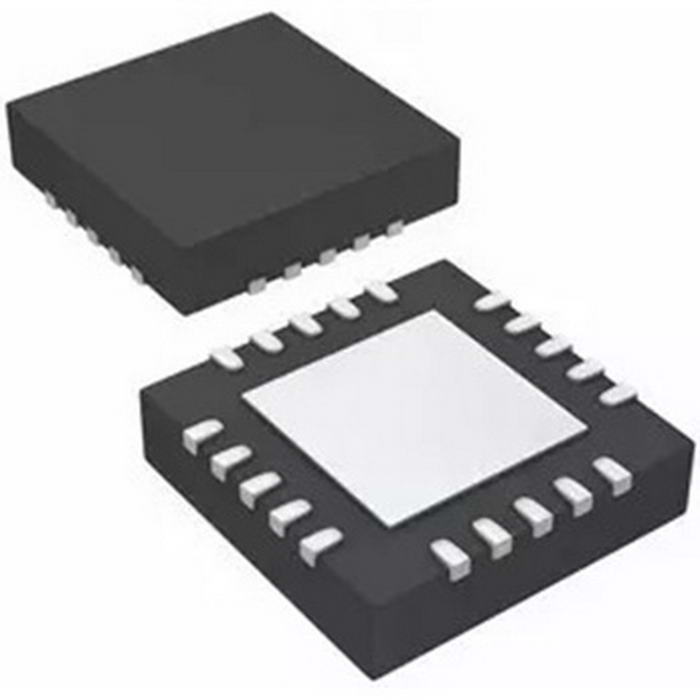

Микросхема TPS7A4700RGWR
У поставщика
У поставщиков
1 677 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:1 677 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 323,25 |
| от 26 | 307,68 |
| от 52 | 297,25 |
| от 104 | 288,09 |
| от 208 | 281,89 |
Описание
Микросхема TPS7A4700RGWR от Texas Instruments — это малошумящий регулируемый стабилизатор напряжения. Входное напряжение от 3 до 36 В, выходной ток до 1 А, уровень шума всего 4 мкВ RMS. Выполнена в корпусе VQFN-20 для поверхностного монтажа. Подходит для питания чувствительных аналоговых схем и прецизионной измерительной техники.
Технические характеристики
| Тип монтажа | SMD |
| Вывод включения | CMOS logic level compatible |
| Защита | Built-in fixed current limit and thermal shutdown |
| Psrr 100hz | 82dB |
| Технология | Bipolar |
| Применение | RF, precision analog, instrumentation |
| Enable logic | CMOS logic level compatible |
| Выходной шум | 4µV RMS (10Hz to 100kHz) |
| Размер корпуса | 5mm × 5mm |
| Тип упаковки | VQFN |
| Тип продукта | LDO voltage regulator |
| Ограничение тока | fixed |
| Device family | TPS7A4700 |
| Вых. ток | 1A |
| Падение напряжения | 307mV at 1A |
| Output noise rms | 4µV RMS (10Hz to 100kHz) |
| Тепловая защита | Да |
| Макс. вх. напр. | 36V |
| Мин. входное напряжение | 3V |
| Количество выводов корпуса | 20 |
| Макс. вых. ток | 1A |
| Размеры упаковки | 5mm × 5mm |
| Psrr 10hz to 10mhz | ≥55dB |
| Диап. вх. напр. | 3V to 36V |
| Диап. вых. напр. | 1.4V to 20.5V |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Typical input capacitance | 1µF (recommended) |
| Typical output capacitance | 10µF (ceramic, recommended) |
| Диап. раб. темп. | -40°C to 125°C |
| Output voltage range any out | 1.4V to 20.5V |
| Output voltage range adjustable | 1.4V to 34V |
| Power supply ripple rejection 100hz | 82dB |
| Power supply ripple rejection range | ≥55dB (10Hz to 10MHz) |
