Регулируемый стабилизатор с низким падением напряжения положительной полярности, 50 мА
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
3 395 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:3 395 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 64,63 |
| от 57 | 60,11 |
| от 113 | 56,52 |
| от 226 | 53,38 |
| от 452 | 51,26 |
Описание

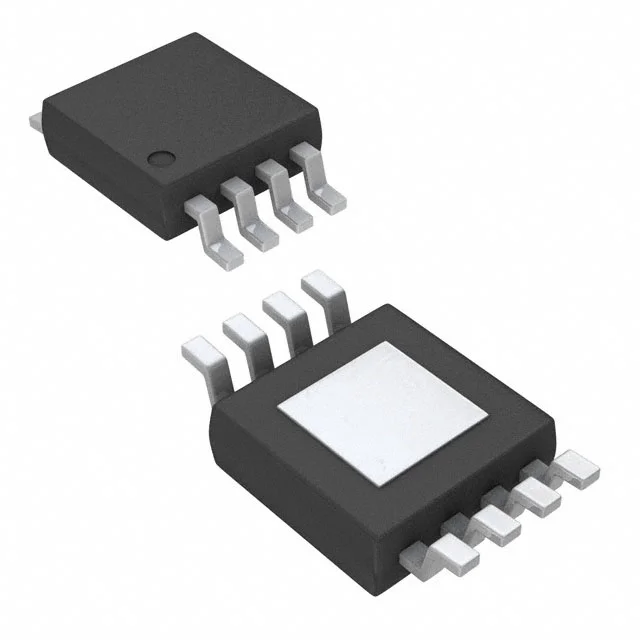

Texas Instruments TPS7A4101DGNR — регулируемый LDO-стабилизатор положительной полярности с низким падением напряжения. Выходной ток до 50 мА, диапазон выходного напряжения от 1,161 до 48 В, корпус 8-MSOP-PowerPad. Работает в расширенном температурном диапазоне от -40 до +125 °C. Подходит для промышленной автоматики и источников питания с высоким входным напряжением.
Технические характеристики
| Серия | TPS7A41 |
| ESD CDM | ±500V |
| ЭСР HBM | ±2500V |
| Корпус | MSOP-8 (HVSSOP) with PowerPAD |
| Тип монтажа | SMD |
| Полярность | positive |
| Кол-во выводов | 8 |
| Тип выхода | adjustable |
| Enable logic | CMOS logic-level-compatible |
| Корпус | 8-MSOP-PowerPad |
| Ограничение тока | built-in |
| Regulator type | LDO |
| Accuracy nominal | 1% |
| Ток отключения | 4.1µA |
| Тепловая защита | built-in |
| Макс. вх. напр. | 50V |
| Мин. входное напряжение | 7V |
| Размер корпуса | 3.00mm x 3.00mm |
| Ток покоя | 25µA |
| Опорное напряжение | 1.175V |
| Макс. вых. ток | 50mA |
| Макс. выходное напряжение | 48V |
| Мин. вых. напряжение | 1.175V |
| Input capacitor min | 1µF |
| Мин. выходной конденсатор | 4.7µF |
| Типовое падение напряжения | 290mV |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Абс. макс. входное напряжение | 55V |
| Absolute max output voltage | 55V |
| Accuracy over line load temp | 2.5% |
| Описание (англ.) | LDO Regulator Pos 1.161V to 48V 0.05A 8-Pin HVSSOP EP T/R |
| Рабочая температура | -40°C ~ 125°C |
