Регулируемый стабилизатор с низким падением напряжения отрицательной полярности, 1.18 В/33 В, 0.2 А
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
364 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:364 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 219,40 |
| от 20 | 207,10 |
| от 39 | 197,34 |
| от 78 | 188,76 |
| от 156 | 182,95 |
Описание

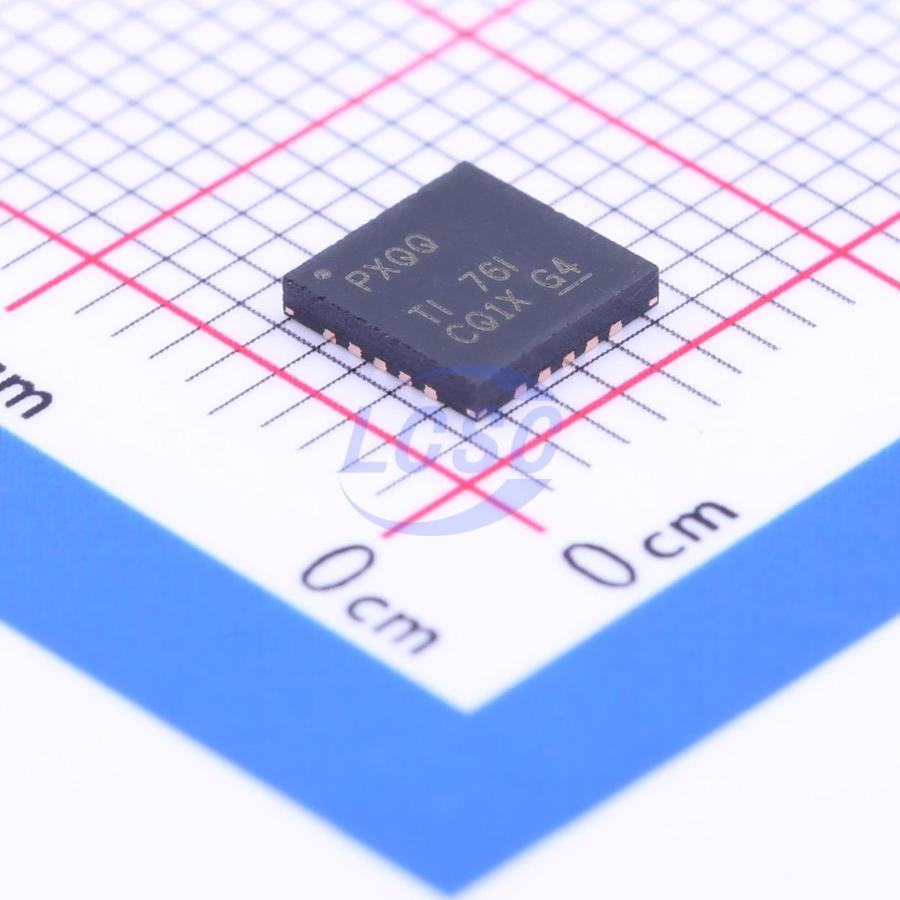

Texas Instruments TPS7A3301RGWR — регулируемый стабилизатор напряжения отрицательной полярности с низким падением напряжения. Выходной ток до 1 А, диапазон выходного напряжения от -1,18 до -33 В. Выполнен в компактном корпусе VQFN-20, работает в широком диапазоне температур от -40 до 125 °C. Подходит для промышленной автоматики и прецизионных аналоговых схем.
Технические характеристики
| PSRR | 72dB at 10kHz |
| Особенности | adjustable output, negative voltage regulator, ultralow noise, built-in current limit, thermal shutdown, CMOS enable pin |
| Noise rms | 16μV (10Hz to 100kHz) |
| Тип упаковки | VQFN-20 |
| Корпус | VQFN20 |
| Тип монтажа | SMD |
| Макс. вх. напр. | -36V |
| Мин. входное напряжение | -3V |
| Макс. вых. ток | 1A |
| Макс. выходное напряжение | -33V |
| Мин. вых. напряжение | -1.18V |
| Размеры упаковки | 5.00mm x 5.00mm |
| Stability capacitor min | 10μF (ceramic) |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Описание (англ.) | LDO Regulator Neg -1.18V to -33V 1A 20-Pin VQFN EP T/R |
| Тепловое сопротивление переход-среда | 40.3°C/W (VQFN) |
| Рабочая температура | -40°C ~ 125°C |
