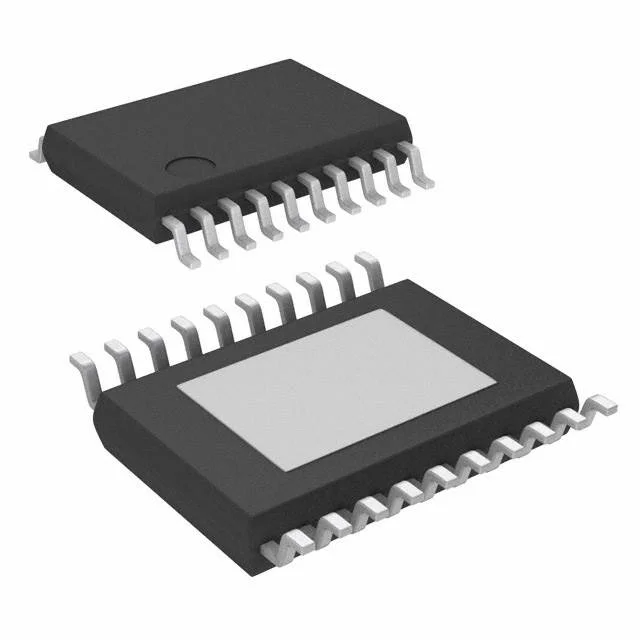

Линейный регулятор TPS76801QPWPR
У поставщика
У поставщиков
107 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:107 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 243,73 |
| от 10 | 228,87 |
| от 19 | 216,76 |
| от 38 | 207,75 |
| от 76 | 201,04 |
Описание
Линейный регулятор TPS76801QPWPR от Texas Instruments представляет собой регулируемый стабилизатор напряжения с низким падением напряжения (LDO). Компонент обеспечивает выходной ток до 1 А и отличается высокой точностью поддержания выходного напряжения. Устройство оснащено защитой от перегрева и ограничения по току, что делает его надежным решением для питания чувствительных аналоговых и цифровых схем.
Технические характеристики
| Тип | Low-dropout voltage regulator |
| Корпус | TSSOP-20 (PWP) |
| Тип монтажа | SMD |
| Артикул | TPS76801QPWPR |
| Выходной шум | 55µVrms (TPS76818; typical for family) |
| Корпус | HTSSOP20 |
| Рейтинг ЭСР HBM | 2kV |
| Fb pin current | 2nA |
| Рег. линии | 0.01%/V |
| Рег. нагрузки | 3mV |
| Макс. вх. напр. | 10V |
| Мин. входное напряжение | 2.7V |
| Макс. вых. ток | 1A |
| Макс. выходное напряжение | 5.5V |
| Мин. вых. напряжение | 1.2V |
| Pg leakage current | 1µA |
| Макс. ток дежурного режима | 10µA |
| Enable low level max | 0.9V |
| Мин. выходной конденсатор | 10µF |
| Power good threshold | 92% to 98% of Vout |
| Enable high level min | 1.7V |
| Pg output low voltage | 0.15V typical (0.4V max) at 1mA |
| Макс. рассеиваемая мощность | 3.1W at TA=25°C (PWP package with heatsink) |
| Power good hysteresis | 0.5% of Vout |
| Макс. ток покоя | 125µA |
| Enable pin current max | 1µA (VEN=0V or VIN) |
| Enable pin current min | 1µA (VEN=0V or VIN) |
| Типовое падение напряжения | 230mV at 1A (for TPS76850; adjustable version similar) |
| Точность выходного напряжения | ±2% (fixed versions; adjustable depends on external resistors) |
| Типовой ток в режиме ожидания | 1µA |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Output current limit max | 2A |
| Output current limit min | 1.2A |
| Ток покоя тип. | 85µA |
| Power dissipation derating | 30.7mW/°C above 25°C |
| Темп. тепловой защиты | 150°C |
| Описание (англ.) | REG LDO ADJ 1A 20HTSSOP |
| Power supply ripple rejection | 60dB at 1kHz |
| Minimum input voltage for valid pg | 1.1V |
| Макс. темп. перехода | 125°C |
| Мин. темп. перехода | -40°C |
| Рабочая температура | -40°C ~ 125°C |
