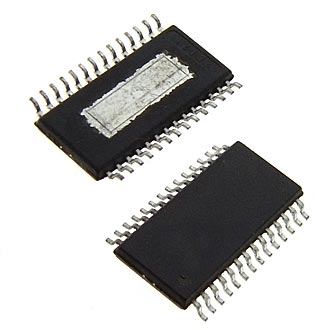

МИКРОСХЕМЫ TPS767D301PWPR, Регулируемый стабилизатор с низким падением напряжения положительной полярности Texas Instruments, 3.3 В, 1 А, корпус HTSSOP-28
У поставщика
ПроизводительTexas Instruments
КатегорияСтабилизаторы напряжения и тока
У поставщиков
2 511 шт.
Норм. уп.: 3
Цены поставщиков
Склад 13
В наличии:1 922 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 157,18 |
| от 50 | 148,60 |
| от 100 | 142,86 |
| от 199 | 137,82 |
| от 397 | 134,40 |
Склад 12
В наличии:359 шт
Срок поставки: до недели
Норм. уп.: 3
Минимальная партия: 5 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 310,50 |
| от 3 | 303,06 |
Склад 15
В наличии:230 шт
Срок поставки: до 10 дн.
Норм. уп.: 5
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 5 | 155,20 |
Описание
Микросхема TPS767D301PWPR от Texas Instruments представляет собой регулируемый стабилизатор напряжения с низким падением напряжения (LDO) положительной полярности. Устройство обеспечивает выходной ток до 1 А и имеет фиксированное выходное напряжение 3,3 В для одного из каналов, а второй канал — регулируемый. Стабилизатор выполнен в компактном корпусе HTSSOP-28, что делает его подходящим для применения в системах с батарейным питанием и портативной электронике, где важна высокая эффективность и малые габариты.
Технические характеристики
| PSRR | 60dB at 1kHz with 10µF output capacitor |
| Тип | LDO |
| Ток | 1 А |
| Outputs | 2 |
| Корпус | HTSSOP-28 (PWP PowerPAD) |
| Категория | Low-dropout voltage regulator (LDO) |
| Особенности | Dual outputs for split-supply applications, Fast transient response, 2% tolerance over load and temperature, Ultra low 85µA typical quiescent current, 1µA quiescent current during shutdown, Dual open-drain power-on reset with 200ms delay, Thermal shutdown protection per regulator |
| Тип монтажа | SMD |
| Компонент | TPS767D301PWPR |
| Размеры | 9.7mm x 4.4mm x 1.2mm (TSSOP-28 body), 0.65mm pitch, exposed thermal pad |
| Описание | Dual-output low-dropout voltage regulator, adjustable (1.5V-5.5V) and fixed 3.3V outputs |
| Артикул | TPS767D301PWPR |
| Применение | DSP, mixed-voltage and split-supply systems |
| Выводы корпуса | 28 |
| Тип упаковки | HTSSOP-28 (PowerPAD PWP) |
| Reset output | Dual open-drain active-low reset with 200ms delay per regulator |
| Корпус | HTSSOP-28 |
| Монтаж | SMD |
| Рейтинг ЭСР HBM | 2kV |
| Падение напряжения | 350mV typical, 575mV max at 1A (V_OUT=3.3V) |
| Рег. линии | 0.01 %/V |
| Рег. нагрузки | 3mV (10mA to 1A) |
| Ток в режиме ожидания | 1µA typical, 10µA max per LDO in shutdown |
| Enable input low | 0.8V |
| Выходной конденсатор | 10µF low ESR recommended |
| Reset hysteresis | 0.5% of V_OUT |
| Enable input high | 2.0V |
| Hysteresis voltage | 0.5% of Vout |
| Dropout voltage max | 575mV at 1A (for fixed 3.3V output) |
| Диап. вх. напр. | 2.7V to 10V |
| Reset timeout delay | 200ms |
| Макс. ток дежурного режима | 10µA per regulator |
| Enable input current | ±1µA |
| Output current limit | 1.7A to 2A (typical 2A at 25°C) |
| Выходное напряжение шума | 55µV RMS (BW 200Hz-100kHz, Vout=1.8V, Iout=1A) |
| Reset trip threshold | 92% to 98% of V_OUT (output decreasing) |
| Напряжение | 3.3 В |
| Макс. ток покоя | 125µA per regulator |
| Reset leakage current | 1µA at 7V |
| Derating factor 250cfm | 50.7mW/°C |
| Trip threshold voltage | 92% to 98% of Vout (when decreasing) |
| Типовое падение напряжения | 350mV at 1A (for fixed 3.3V output) |
| Точность выходного напряжения | ±2% over load, line, and temperature |
| Типовой ток в режиме ожидания | 1µA per regulator |
| Enable low input voltage | 0.8V max |
| Minimum output capacitor | 10µF low ESR |
| Reset output low voltage | 0.15V typical, 0.4V max at 1mA |
| Enable high input voltage | 2V min |
| Output voltage regulator1 | Adjustable 1.5V to 5.5V |
| Output voltage regulator2 | 3.3V fixed |
| Ток покоя тип. | 85µA per regulator |
| Regulator1 output voltage | Adjustable 1.5V to 5.5V |
| Regulator2 output voltage | Fixed 3.3V |
| Диап. темп. хр. | -65°C to +150°C |
| Абс. макс. входное напряжение | 13.5V |
| Derating factor no airflow | 35.8mW/°C |
| Package thermal resistance | Not specified directly, but power dissipation ratings given |
| Derating factor with 250fpm | 50.7mW/°C |
| Ground pin current quiescent | 85µA typical, 125µA max per LDO |
| Output current per regulator | 1A |
| Коэффициент подавления питания | 60dB at 1kHz |
| Темп. тепловой защиты | 150°C |
| Рабочая температура перехода | -40°C to +125°C |
| Power dissipation at 25c 250cfm | 5.07W |
| Power dissipation at 70c 250cfm | 2.79W |
| Power dissipation at 85c 250cfm | 2.03W |
| Power dissipation at 25c no airflow | 3.58W |
| Power dissipation at 70c no airflow | 1.97W |
| Power dissipation at 85c no airflow | 1.43W |
| Диапазон темп. перехода | -40°C to +125°C |
| Minimum input voltage for valid reset | 1.1V |
| Power dissipation rating at 25C no airflow | 3.58W |
| Power dissipation rating at 25C with 250fpm | 5.07W |
