Линейный регулятор TPS76316DBVR
У поставщика
У поставщиков
100 шт.
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 128,49 |
Цены поставщиков
РадиоЧип
В наличии:100 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 128,49 |
Описание

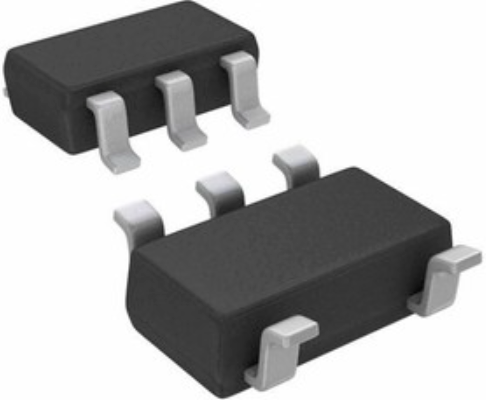

Линейный регулятор TPS76316DBVR от Texas Instruments — это низковольтный LDO-стабилизатор с фиксированным выходом 1,6 В. Модель рассчитана на ток до 150 мА, имеет низкое падение напряжения (типично 300 мВ) и отличается минимальным током потребления в режиме отключения (менее 2 мкА). Выполнена в миниатюрном корпусе SOT-23 для поверхностного монтажа. Применяется в портативной и батарейной технике, а также в маломощных узлах промышленной автоматики.
Технические характеристики
| ESD CDM | ±500V |
| ЭСР HBM | ±2000V |
| Корпус | SOT-23 |
| Особенности | [ "thermal protection", "overcurrent limitation" ] |
| Тип монтажа | SMD |
| Кол-во выводов | 5 |
| Описание | Low-Power, 150-mA, Low-Dropout Linear Regulator |
| Артикул | TPS76316DBVR |
| Вых. напряжение | 1.6V |
| Ток отключения | less than 2µA |
| Макс. вх. напр. | 10V |
| Мин. входное напряжение | -0.3V |
| Размер корпуса | 2.90mm × 1.60mm |
| Enable voltage max | V_I + 0.3V |
| Enable voltage min | -0.3V |
| Макс. вых. ток | 150mA |
| Макс. выходное напряжение | 7V |
| Макс. ток покоя | 140µA |
| Типовое падение напряжения | 300mV at 150mA |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Макс. темп. перехода | 125°C |
| Мин. темп. перехода | -40°C |
