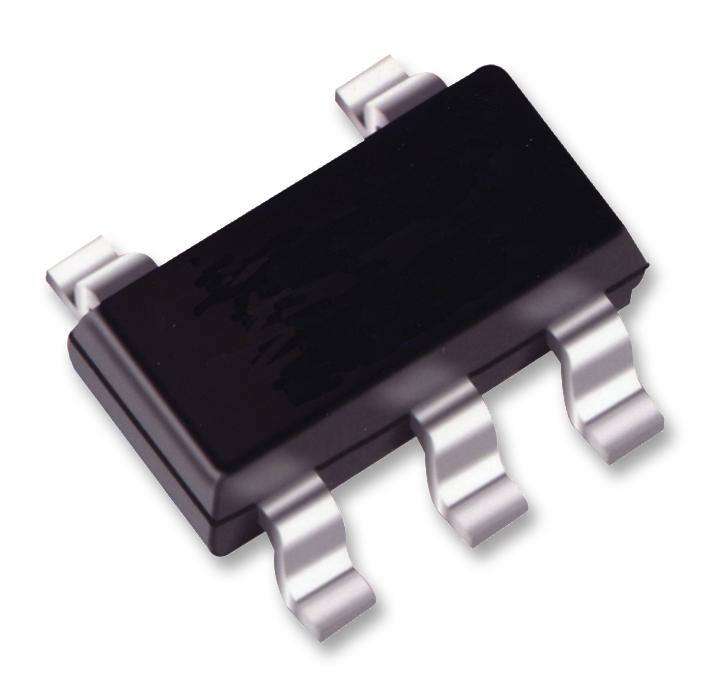

МИКРОСХЕМЫ TPS73633DBVR, LDO регулятор напряжения Texas Instruments с защитой от перегрева и ограничением обратного тока, NMOS, 1.7 ... 5.5В вх., 3.3В вых., 400 мА, 100 кГц, корпус SOT-23-5
У поставщика
ПроизводительTexas Instruments
КатегорияЛинейные регуляторы
У поставщиков
1 278 шт.
Норм. уп.: 18
Цены поставщиков
Склад 15
В наличии:1 278 шт
Срок поставки: до 10 дн.
Норм. уп.: 18
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 18 | 56,18 |
Описание
Микросхема TPS73633DBVR от Texas Instruments представляет собой низковольтный LDO-регулятор напряжения с выходом 3,3 В. Устройство обеспечивает выходной ток до 400 мА и отличается низким падением напряжения. Встроенные функции защиты от перегрева и ограничения обратного тока повышают надёжность в компактном корпусе SOT-23-5. Регулятор предназначен для питания чувствительных аналоговых и цифровых схем в портативной и промышленной электронике.
Технические характеристики
| Тип | LDO |
| Ток, А | 400 мА |
| Корпус | SOT-23-5 |
| Тип монтажа | SMD |
| Размер корпуса | 2.90mm x 1.60mm |
| Кол-во выводов | 5 |
| Вывод включения | Да |
| Описание | Cap-Free, NMOS, 400-mA Low-Dropout Regulator with Reverse Current Protection |
| Артикул | TPS73633DBVR |
| Применение | Portable/Battery-Powered Equipment, Post-Regulation for Switching Supplies, Noise-Sensitive Circuitry such as VCOs, Point of Load Regulation for DSPs, FPGAs, ASICs, and Microprocessors |
| Производитель | Texas Instruments |
| Код упаковки | DBV |
| Noise rms typ | 30µV |
| Esd rating cdm | ±500V |
| Рейтинг ЭСР HBM | ±2000V |
| Вых. напряжение | 3.3V |
| Начальная точность | 0.5% |
| Overall accuracy | 1% |
| Тепловая защита | Да |
| Макс. вх. напр. | 5.5V |
| Мин. входное напряжение | 1.7V |
| Ток покоя | <1µA |
| Макс. вых. ток | 400mA |
| Макс. выходное напряжение | 5.5V |
| Мин. вых. напряжение | 1.20V |
| Dropout voltage typ | 75mV |
| Макс. ток отключения | 1µA |
| Напряжение, В | 3.3 В |
| Noise frequency range | 10Hz to 100kHz |
| Foldback current limit | Да |
| Обратный ток утечки | low |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Current limit protection | Да |
| Noise reduction capacitor | 0.1µF |
| Output capacitor required | Нет |
| Reverse current protection | Да |
| Макс. темп. перехода | 125°C |
| Мин. темп. перехода | -40°C |
