Регулируемый стабилизатор с низким падением напряжения положительной полярности, 0.4 А
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
199 шт.
Норм. уп.: 250
Цены поставщиков
Склад 13
В наличии:199 шт
Срок поставки: до недели
Норм. уп.: 250
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 59,67 |
| от 13 | 58,29 |
| от 25 | 56,37 |
| от 49 | 53,48 |
| от 97 | 49,77 |
Описание

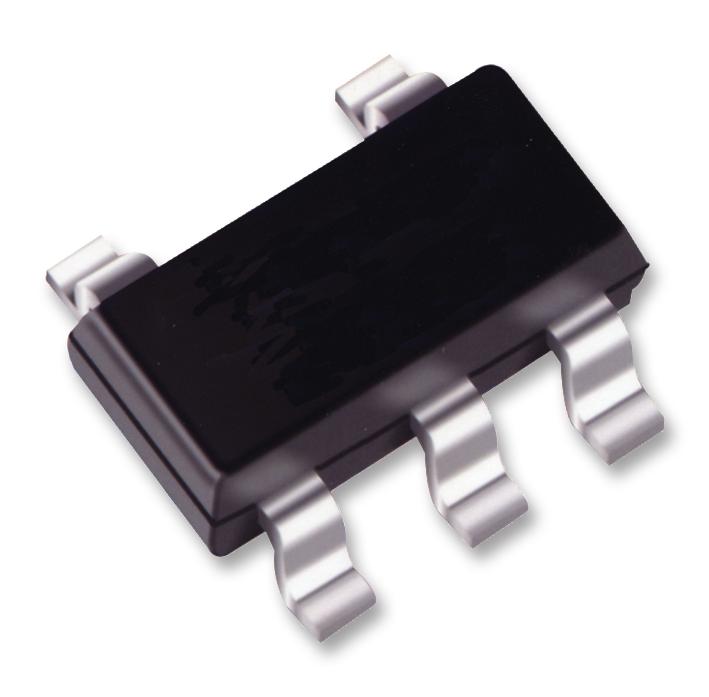

Texas Instruments выпускает регулируемый LDO-стабилизатор TPS73601DBVT положительной полярности. Микросхема обеспечивает выходное напряжение от 1,2 до 5,5 В при токе до 0,4 А и работает в компактном корпусе SOT-23-5 в диапазоне температур от -40 до +125 °C. Подходит для промышленной автоматики и портативных устройств.
Технические характеристики
| Package | SOT-23 |
| Корпус | SOT-23 (5) |
| Тип монтажа | SMD |
| Размер корпуса | 2.90mm x 1.60mm |
| Кол-во выводов | 5 |
| Вывод включения | EN |
| Описание | Cap-Free, NMOS, 400-mA Low-Dropout Regulator with Reverse Current Protection |
| Артикул | TPS73601DBVT |
| Применение | Portable/Battery-Powered Equipment, Post-Regulation for Switching Supplies, Noise-Sensitive Circuitry such as VCOs, Point of Load Regulation for DSPs, FPGAs, ASICs, and Microprocessors |
| Код упаковки | DBV |
| Noise rms typ | 30µV |
| Esd rating cdm | 500V |
| Рейтинг ЭСР HBM | 2kV |
| Noise bandwidth | 10Hz to 100kHz |
| Начальная точность | 0.5% |
| Overall accuracy | 1% |
| Тепловая защита | Да |
| Макс. вх. напр. | 5.5V |
| Мин. входное напряжение | 1.7V |
| Ground pin current | nearly constant over output current |
| Макс. вых. ток | 400mA |
| Макс. выходное напряжение | 5.5V |
| Мин. вых. напряжение | 1.20V |
| Dropout voltage typ | 75mV |
| Output voltage type | adjustable |
| Макс. ток отключения | 1µA |
| Обратный ток утечки | low |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Current limit protection | foldback current limit |
| Абс. макс. входное напряжение | 6.0V |
| Absolute max enable voltage | 6.0V |
| Absolute max output voltage | 5.5V |
| Описание (англ.) | LDO Regulator Pos 1.2V to 5.5V 0.4A 5-Pin SOT-23 T/R |
| Количество контактов | 5 |
| Макс. темп. перехода | 125°C |
| Мин. темп. перехода | -40°C |
| Рабочая температура | -40°C ~ 125°C |
